Замена микропереключателя OMRON D2FC-F-K(50M) в Razer Naga Trinity

Снимите сменную боковую панель.

Снимите ножки мыши с помощью медиатора для вскрытия.

Отверткой JIS #1 выкрутите четыре винта длиной 6 мм.

Отделите верхнюю часть корпуса мыши от нижней с помощью медиатора для вскрытия.

Будьте осторожны, чтобы не тянуть слишком сильно за ленточный разъём.

Разблокируйте ленточный разъём, зафиксированный зажимами на основной плате, острым концом медиатора.

Снимите боковую половину корпуса с помощью медиатора для вскрытия.

Отсоедините 3-контактный разъём светодиода верхней части корпуса, расположенный рядом с основной платой.

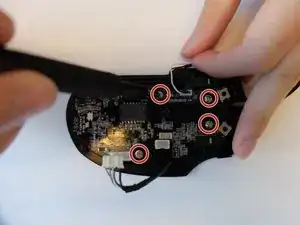

Снимите один чёрный винт Phillips #000 длиной 4 мм с левой стороны мыши, удерживающий плату контроллера светодиода колёсика прокрутки.

Затем потяните плату контроллера светодиода вверх и выньте её.

Подденьте и снимите фиксатор обратной связи колёсика прокрутки с его крепёжных защёлок крючковым концом шпателя «алебарда».

Снимите фиксатор обратной связи колёсика прокрутки с колеса, удерживая пружину и используя угловые пинцеты для извлечения с посадочного места.

Снимите 3-контактный разъём оптического энкодера колёсика прокрутки с основной платы, покачивая разъём вверх.

С помощью инструмента для вскрытия отведите чёрную скобу, удерживающую колёсико прокрутки, назад, пока корпус колёсика не выйдет из посадочного места.

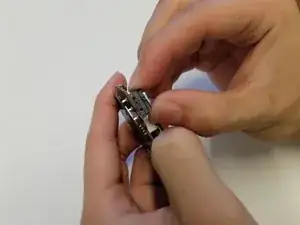

Снимите разъём USB Type A на 5 контактов с основной платы, сжав и потянув вверх.

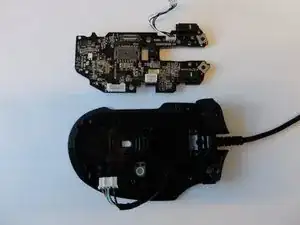

Снимите четыре винта 3 мм, удерживающие основную плату, отверткой JIS #1.

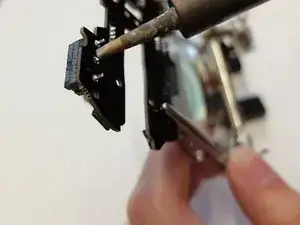

Приложите жало паяльника к выводам микропереключателя.

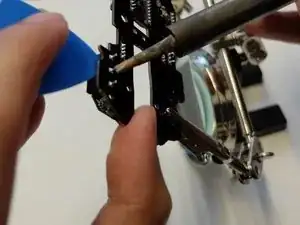

Продолжайте нагревать выводы микропереключателя, поддев переключатель медиатором для вскрытия.

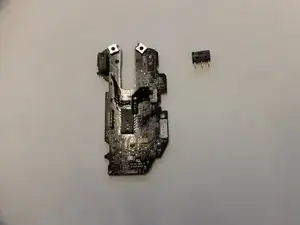

Снимите и замените микропереключатель OMRON D2FC-F-K(50M).

Припаяйте все три вывода микропереключателя паяльником.

Убедитесь в надёжном закреплении микропереключателя, выполнив тест на тягу.
