Замена микропереключателей левой/правой кнопки Razer Mamba RC30-001201
В этом руководстве показано, как заменить микропереключатели левой и правой кнопок для Razer Mamba RC30-001201. Микропереключатели со временем изнашиваются, и если они вышли из строя или исчерпали ресурс, их необходимо заменить, если вы планируете дальше использовать мышь. В этом руководстве показано, как заменить два наиболее часто используемых микропереключателя. Номер модели микропереключателей — D2FC-F-7N2CM.
Шаг 1

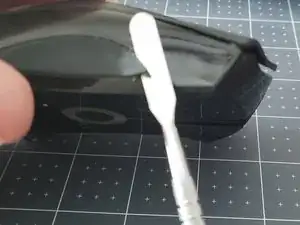

Снимите ножки мыши с помощью лопатки.
Требуется снять только одну, но это хорошая возможность заменить все ножки.
Шаг 2

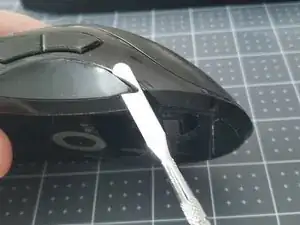

Снимите накладки для большого пальца/боковые накладки с левой и правой стороны.
Шаг 3

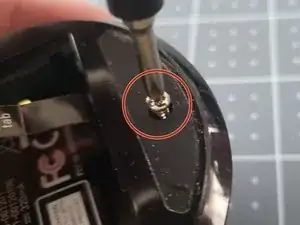

Выверните один винт внизу мыши под ножкой, используя крестовую отвертку Phillips #00.
Выверните один винт внизу мыши в отсеке для батареи, используя крестовую отвертку Phillips #00.
Шаг 4

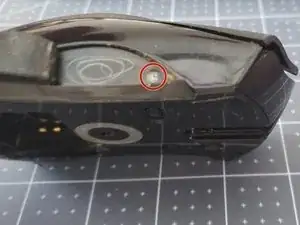

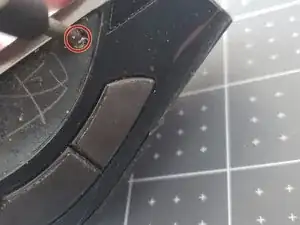

Выверните винты под накладками для большого пальца/боковыми накладками, используя крестовую отвертку Phillips #00.
Шаг 5

Подденьте верхнюю крышку корпуса мыши и отделите её от нижней части корпуса с помощью инструмента для вскрытия iFixit.
Шаг 6

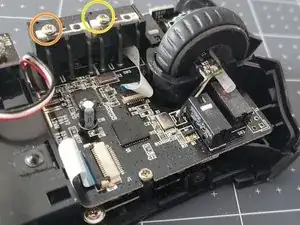

Выверните винт, фиксирующий правую сторону платы, используя крестовую отвертку Phillips #00.
Выверните винт, фиксирующий боковой микропереключатель, используя крестовую отвертку Phillips #00.

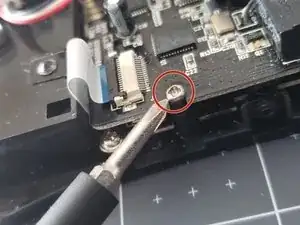

Выверните винт, фиксирующий передний микропереключатель, используя крестовую отвертку Phillips #00.
Шаг 7

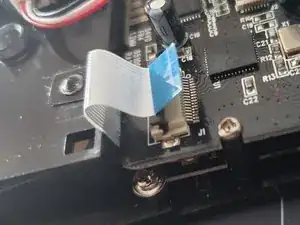

Найдите два ленточных кабеля, соединяющие основную плату с дополнительной платой.
Шаг 8

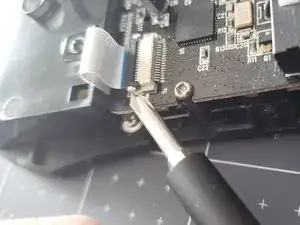

Отключите ленточные кабели.

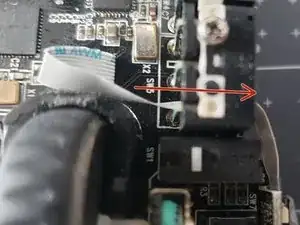

Второй кабель также необходимо пропустить через корпус бокового микропереключателя, чтобы извлечь его.
Шаг 9

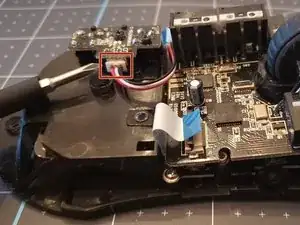

Отключите небольшой силовой кабель, подключённый к печатной плате.
Шаг 10

Снимите основную плату с нижней части корпуса мыши.
Шаг 11

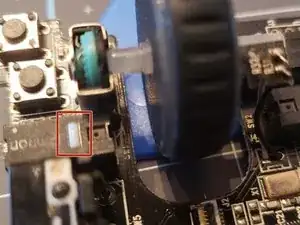

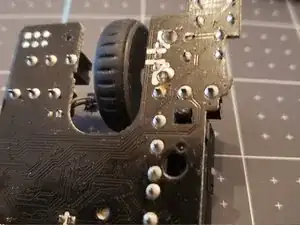

Найдите неисправные или изношенные микропереключатели. Это — левый микропереключатель.

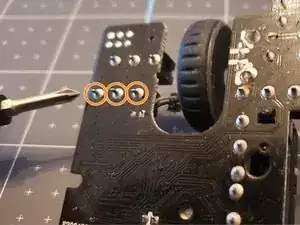

Распаяйте эти контакты, чтобы снять микропереключатель.
Инструкции по пайке см. в руководстве Как паять и выпаивать соединения.
Шаг 12

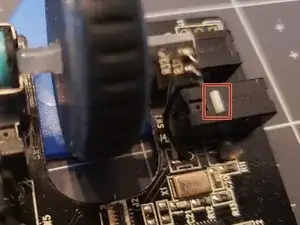

Это — правый микропереключатель.

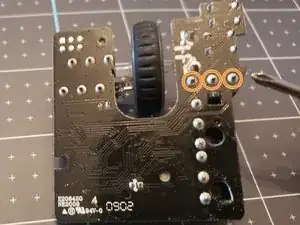

Распаяйте эти контакты, чтобы снять микропереключатель.
Инструкции по пайке см. в руководстве Как паять и выпаивать соединения.
Шаг 13

Установите новые переключатели по одному на место.
Немного разведите контакты наружу, чтобы удержать переключатель на месте, или используйте инструмент, например пинцет или зажим, чтобы микропереключатель не смещался.
Шаг 14

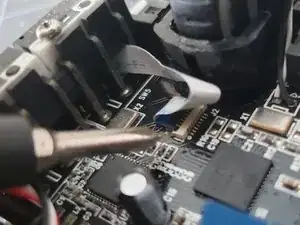

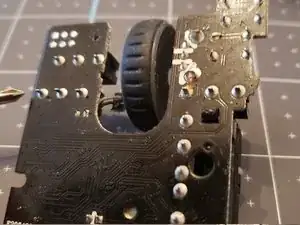

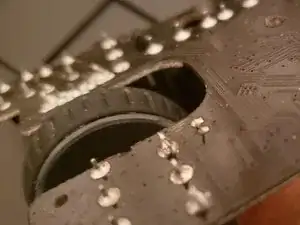

Запаяйте контакты новых микропереключателей на плате.
Разогрейте паяльник до температуры 400 °C.
Нанесите припой на жало паяльника небольшим количеством припоя.
Нагрейте соединение, поместив жало паяльника у пересечения основания контактной площадки и контакта. Через 3–5 секунд оно должно достаточно прогреться.
Продолжайте удерживать паяльник на площадке и контакте и поднесите припой к соединению.
Хорошее паяное соединение гладкое и блестящее. Конусообразной формы, похожей на вулкан. Повторите процесс для остальных контактов.
Шаг 15

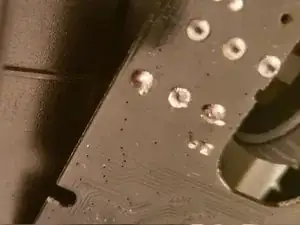

Один из способов оценить качество паяного соединения — его форма: это должна быть коническая форма, выступающая от основания (от платы к концу контактов), а не шарообразная.
Другой критерий — блеск; хорошее соединение должно быть блестящим. Пыльное или более матовое соединение может быть выполнено при неправильной температуре. Покрывает ли припой контактную площадку и правильно ли он соединён с контактом?
Шаг 16

Запаяйте оставшиеся переключатели.
Лучше всего заменять оба переключателя — правый и левый клик — одновременно.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
