Разборка ключевых блоков Razer Naga Epic

Кнопки и их печатная плата удерживаются в боковой панели за счет закрепляющей скобы.

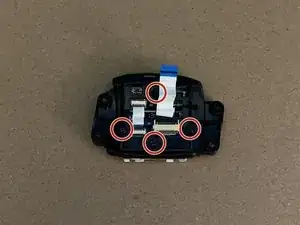

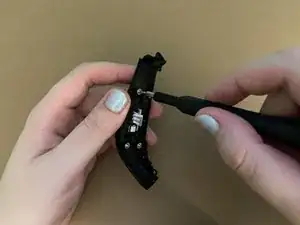

Открутите 4 винта Phillips #0 длиной 6 мм, которые фиксируют скобу на месте.

Закрепляющая скоба аккуратно защелкивается в боковую панель.

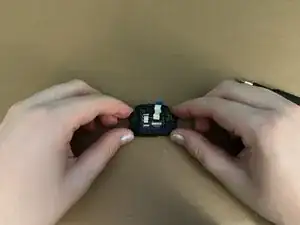

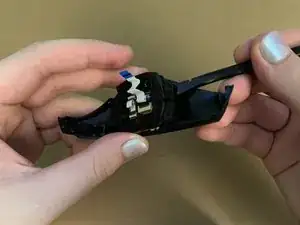

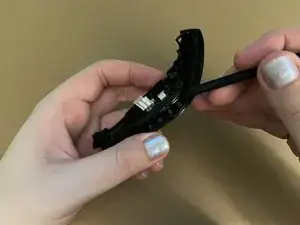

Осторожно пройдите по границе между скобой и боковой панелью с помощью лопатки, пока она не освободится.

Теперь вы можете отделить скобу.

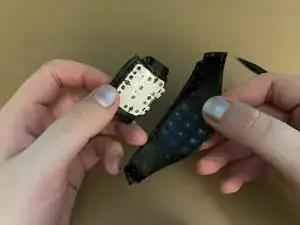

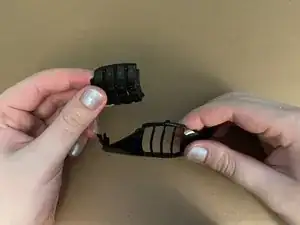

Аккуратно вытолкните резиновые накладки кнопок из боковой панели. Они не защелкиваются и ничем не фиксируются.

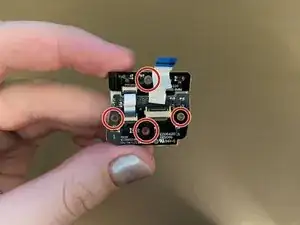

Контакты кнопок, соответствующая печатная плата и прозрачная панель удерживаются вместе в закрепляющей скобе с помощью 4 винтов Phillips #000 длиной 6 мм.

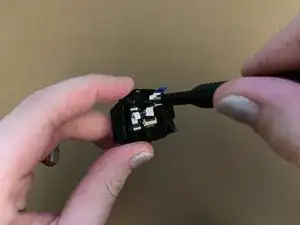

Открутите 4 винта.

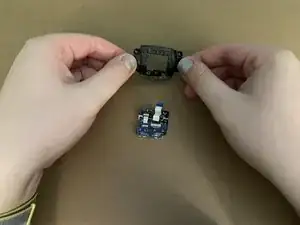

Поднимите внутреннюю закрепляющую скобу от сборки печатной платы.

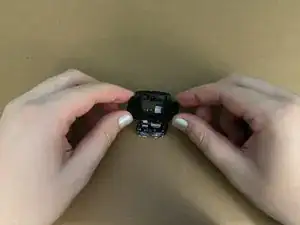

При повторной сборке убедитесь, что шлейф проходит через отверстие в закрепляющей скобе.

Прозрачная панель проходит через контакты кнопок и печатную плату через 4 отверстия для винтов.

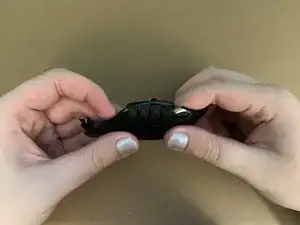

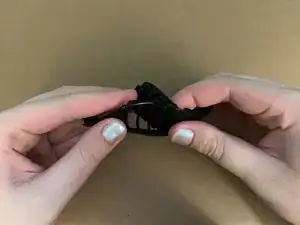

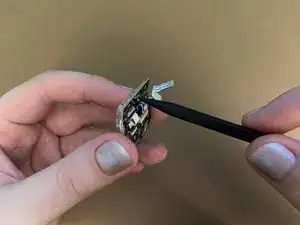

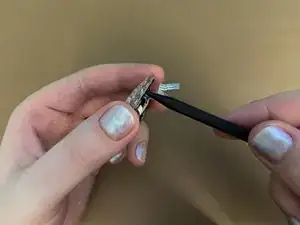

Используя острый конец лопатки, аккуратно надавливайте на отверстия для винтов, чтобы выдавить прозрачную панель от печатной платы.

Будьте осторожны и аккуратны, так как здесь много гибких компонентов.
