Logitech V220 - Замена колеса прокрутки беспроводной оптической мыши

Вымойте руки перед заменой батареи, чтобы предотвратить попадание загрязнений в мышь и повреждение её внутренних компонентов.

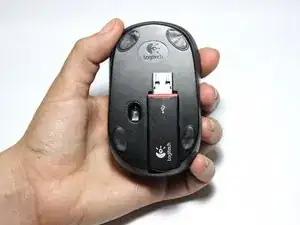

Разместите мышь так, чтобы вы смотрели на её нижнюю часть.

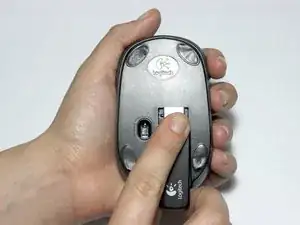

С помощью пальцев аккуратно извлеките USB-приёмник, сдвинув его в вашу сторону.

Извлечение USB приведёт к тому, что переключатель питания окажется в положении ВКЛ.

Отложите USB в сторону для последующей сборки.

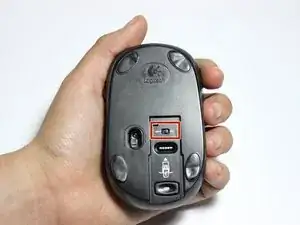

Кончиком пальца переведите переключатель питания в положение ВЫКЛ, чтобы убедиться, что мышь обесточена.

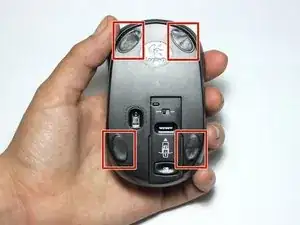

Найдите четыре ножки мыши.

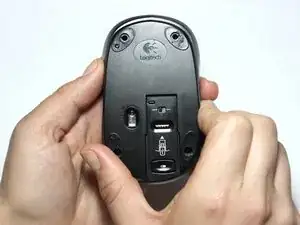

Используйте прямоугольный конец металлической лопатки, чтобы поддеть каждую ножку, приподнять и отклеить её.

Положите снятые ножки клейкой стороной вверх, чтобы сохранить их липкость.

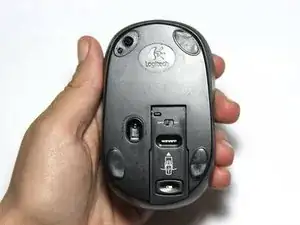

Найдите четыре винта Phillips №0 в местах, где ранее находились ножки мыши.

Отвинтите четыре винта Phillips №0 отверткой Phillips №0.

Отложите винты в сторону для последующей сборки.

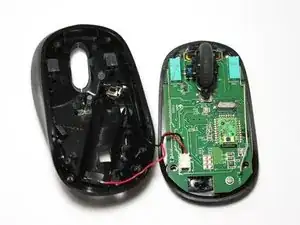

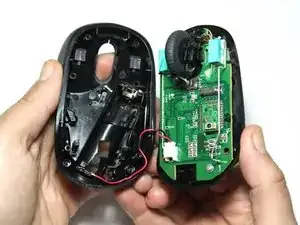

Когда винты корпуса полностью извлечены, медленно (и осторожно) разделите верхнюю и нижнюю половины корпуса.

Резкое разделение половин корпуса может привести к повреждению питающих проводов (красный и чёрный провода) и молекс-разъёма (белая вилка).

Осторожно уложите половины мыши на плоскую поверхность.

Зафиксируйте нижнюю половину одной рукой.

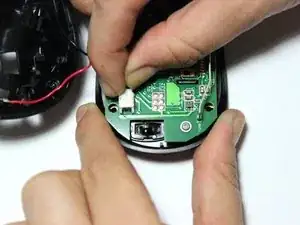

Большим и указательным пальцами захватите конец молекс-разъёма и потяните его от себя, пока молекс не отсоединится.

Отложите верхнюю половину корпуса для последующей сборки.

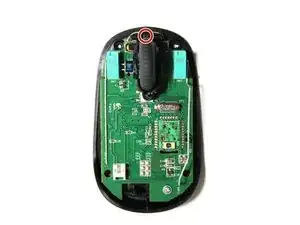

Найдите один винт Phillips №0, удерживающий колесо прокрутки, расположенный у самой передней кромки мыши.

Поверните мышь на 90 градусов по часовой стрелке.

Поддерживая заднюю часть основания мыши, отвинтите винт Phillips №0, фиксирующий колесо прокрутки.

Отложите винт в сторону для последующей сборки.

После полного удаления винта вручную извлеките колесо прокрутки со сборкой пружины.

Отложите остатки основания мыши в сторону.

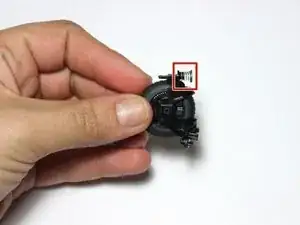

Найдите пружину колеса прокрутки.

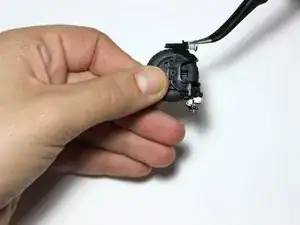

Используйте пинцет, чтобы аккуратно снять пружину, медленно потянув её от сборки колеса прокрутки.

Отложите пружину для надлежащей утилизации.

Возьмите новую пружину пинцетом.

Установите новую пружину на выдавленную ось сборки.

Теперь у вас есть новая пружина колеса прокрутки!
