Ремонт колеса прокрутки Anker Vertical Mouse 2.4Ghz (A7852M или TM137G)

Пластиковую крышку кнопок необходимо снять, чтобы получить доступ к расположенным под ней винтам.

Сначала подденьте заднюю часть крышки инструментом для вскрытия — лопаткой в направлении красной стрелки.

Затем сдвиньте крышку вперёд в направлении зелёной стрелки, чтобы отсоединить её от корпуса мыши.

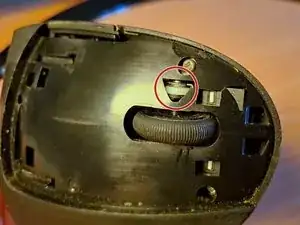

Белое колесико, отмеченное на фото красным кругом, является датчиком прокрутки. До него просто добраться для чистки, но такая конструкция также облегчает попадание пыли, что мешает его работе.

Используйте грушу для выдува или любой сжатый воздух, чтобы выдуть возможную пыль, застрявшую в датчике.

Проверьте работу прокрутки. Если прокрутка восстановлена — ремонт завершён; в противном случае попробуйте несколько раз продуть датчик. Если заметных улучшений нет, переходите к следующему шагу.

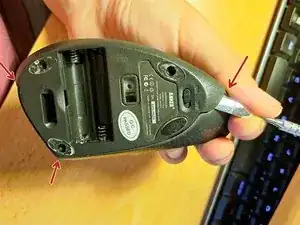

Чтобы получить доступ к трём винтам на днище мыши, используйте металлическую лопатку, чтобы снять накладки. Эти накладки из антифрикционного пластика отмечены на фото красными кругами.

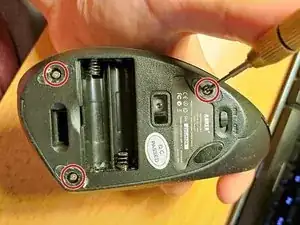

Отверткой Phillips #00 открутите 3 винта, показанные красными кругами на фото.

Используя пластиковый инструмент для вскрытия или лопатку, начните с передней части мыши, чтобы разделить нижнюю часть и верхний корпус.

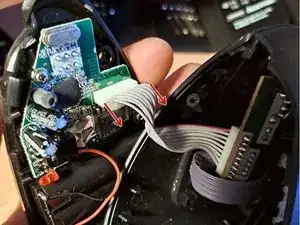

Чтобы отсоединить верхнюю часть корпуса от платы, крепко потяните клеммный разъём пальцами в направлении красных стрелок. Избегайте сильного натяжения проводов, чтобы не вытащить их из разъёма.

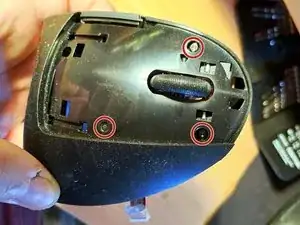

Отверткой Phillips #00 открутите 3 винта, показанные красными кругами на фото.

Чтобы разделить верхнюю часть корпуса на две половины, используйте пластиковый инструмент для вскрытия или лопатку.

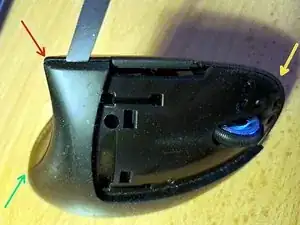

Начните с верхне-задней части мыши (красная стрелка) и продвигайтесь к нижне-задней части (зелёная стрелка).

Наконец, двигайтесь вдоль кромки к передней части (жёлтая стрелка).

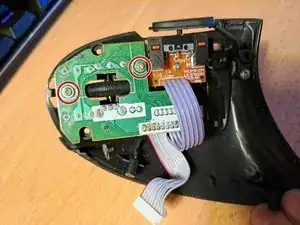

Чтобы освободить плату, на которой расположены колесо прокрутки и кнопки левой, правой и средней клавиш, отверткой Phillips #00 отвинтите 2 винта, показанные красными кругами на фото.

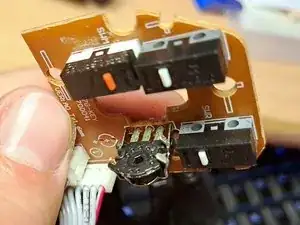

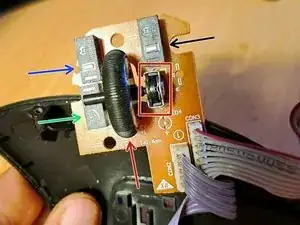

Красная рамка выделяет энкодер, обозначенный на печатной плате как enc — этот датчик регистрирует повороты колеса. Красная стрелка указывает на колесико прокрутки. Осмотрите эти два компонента на предмет неплотных соединений, пыли или частиц в энкодере, признаков коррозии.

Остальные стрелки указывают: зелёная -> средняя кнопка; синяя -> левая кнопка; чёрная -> правая кнопка.

Теперь, когда энкодер доступен со всех сторон, используйте грушу для выдува, любой сжатый воздух и кисточку, чтобы выдуть возможную пыль из датчика под разными углами.

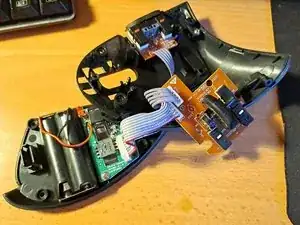

Подключите обратно ленточные кабели и вставьте батареи, включите мышь и проверьте функцию прокрутки.

Если прокрутка работает нормально, выньте батареи и соберите мышь обратно.

Если функция прокрутки не восстановилась, переходите к следующему шагу — глубокой чистке датчика энкодера.

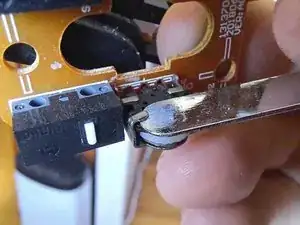

Чтобы восстановить энкодер, его необходимо сначала разобрать на составные части: металлический корпус, зажимы, поворотный диск и плату.

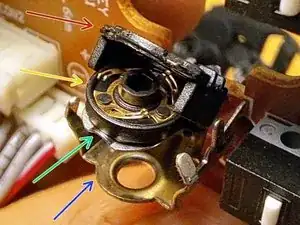

Используйте лопатку, чтобы отогнуть защёлки корпуса, закрывающего плату.

Используйте лопатку и пальцы, чтобы отогнуть плату в направлении стрелки. Этот шаг необходим для доступа к внутренним компонентам: зажимам, поворотному диску и электрическим контактам на плате.

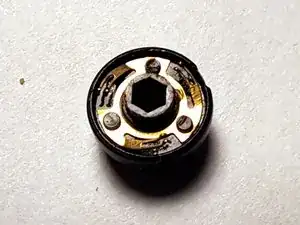

Используйте точные плоскогубцы или кончик пальца, чтобы вынуть поворотный диск, отмеченный на фото жёлтой стрелкой.

С помощью ватной палочки и изопропилового спирта очистите металлические контакты на поворотном диске от грязи или коррозии. При необходимости используйте кисточку или острую петлю для удаления скопившихся частиц.

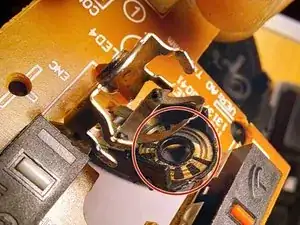

С помощью ватной палочки и изопропилового спирта очистите металлические контакты на плате энкодера, выделенные красным кругом на фото.

Упорядочьте составные компоненты в правильной последовательности и направлении.

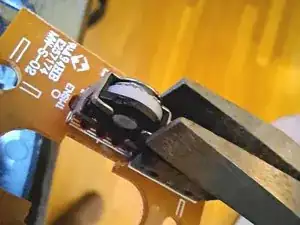

Используя пару точных плоскогубцев, сожмите металлические крепёжные скобы вокруг элементов энкодера, чтобы зафиксировать их в правильном положении.

Соберите компоненты в состояние, показанное в пункте 11, и проверьте работу мыши, особенно прокрутку колеса.

Если функциональность восстановлена, соберите мышь полностью.

Энкодер колесика мыши TTC — это ротационный энкодер, разработанный для обеспечения точной и надёжной работы прокрутки для различных компьютерных мышей и устройств ввода.

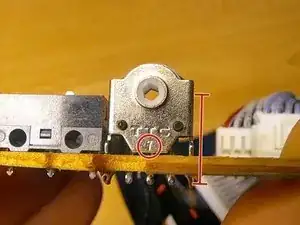

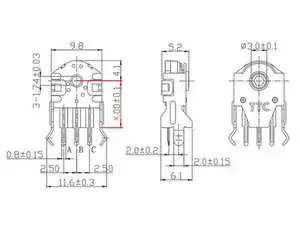

Вертикальная мышь Anker оснащена 7 мм энкодером колесика TTC. Размер энкодера можно увидеть на корпусе датчика, как показано красным кругом на фотографии. Альтернативно высоту можно измерить, как показано красной линией.

Подробное объяснение принципа работы энкодера прокрутки

В интернете легко найти и купить новый энкодер для замены — 7 мм энкодер колесика TTC

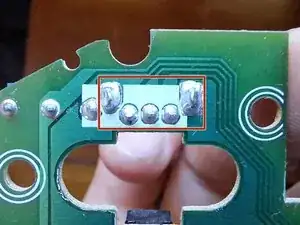

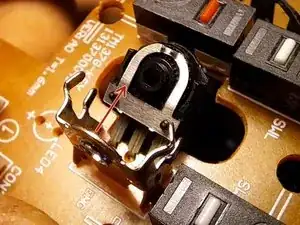

Красный прямоугольник показывает контакты энкодера, которые нужно запаять с снятием припоя.

Используйте паяльник и оплётку для удаления припоя или вакуумный отсос для выпаивания всех четырёх контактов.

Припаяйте купленный новый энкодер и проверьте его работоспособность.
