Замена аккумулятора Logitech K830

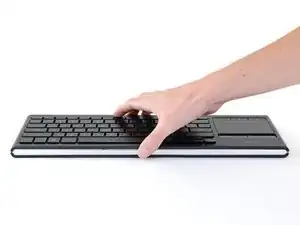

Переверните переключатель питания клавиатуры в положение OFF.

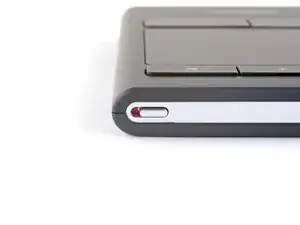

При положении OFF под переключателем видно красное индикаторное пятно.

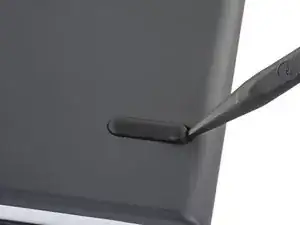

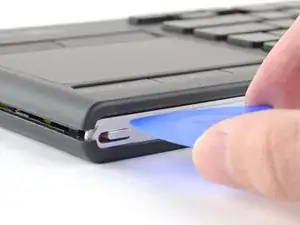

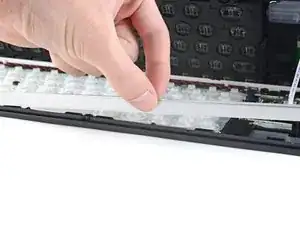

Вставьте заострённый конец лопатки под край одной из ножек.

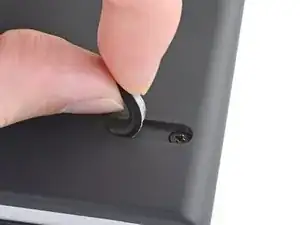

Занесите лопатку под внешний край ножки и подденьте вверх, чтобы ослабить клей.

Край ножки должен отойти от клавиатуры без больших усилий. Подденьте медленно, чтобы не порвать ножку и не оторвать её полностью.

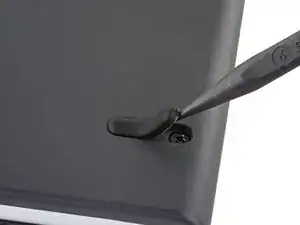

Когда край приподнят, вы увидите головки винтов под ней. Нет необходимости полностью снимать ножку — это повредит клей.

Повторите этот шаг для оставшихся трёх ножек.

Используйте крестовую отвертку, чтобы выкрутить восемь винтов длиной 6.8 мм, крепящих верхнюю крышку к нижней.

Верхняя крышка зафиксирована зажимами по периметру клавиатуры. На следующих шагах вы освободите зажимы с каждой стороны.

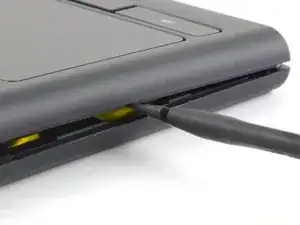

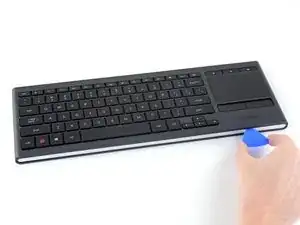

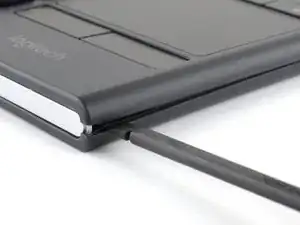

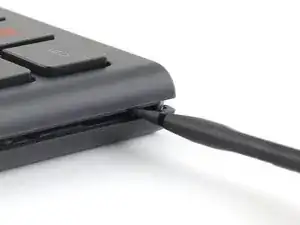

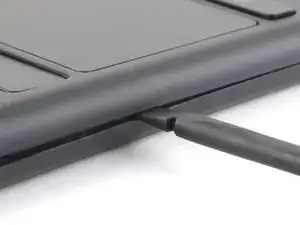

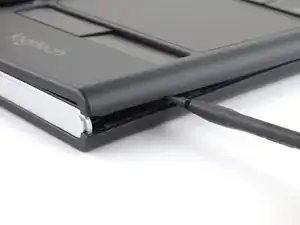

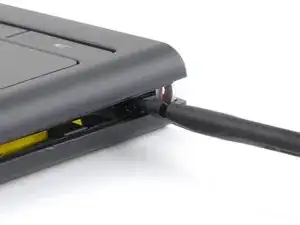

Вставьте пластиковую лопатку примерно на 2 мм в зазор между верхней и нижней крышками в правом нижнем углу клавиатуры.

Это создаст зазор, достаточный для вставки плоского конца лопатки.

Не вставляйте лопатку глубже 2 мм в клавиатуру, иначе вы можете повредить внутренние компоненты.

Внутренний аккумулятор расположен ближе к правому краю клавиатуры. Следите, чтобы не проколоть и не согнуть аккумулятор лопаткой — проколотый или согнутый аккумулятор может протечь опасными химикатами или вызвать тепловое событие.

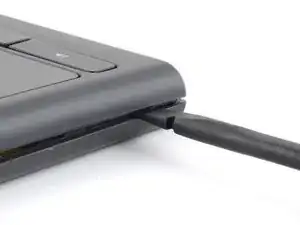

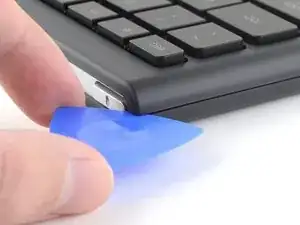

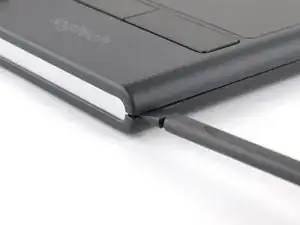

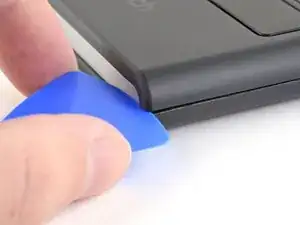

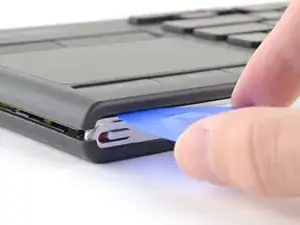

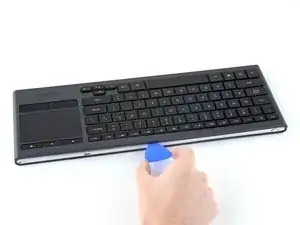

Вставьте плоский конец лопатки примерно на 2 мм в зазор между верхней и нижней крышками в правом нижнем углу клавиатуры.

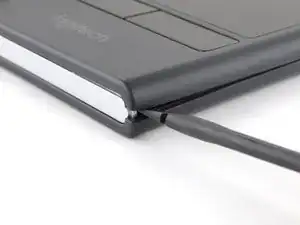

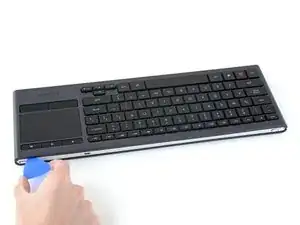

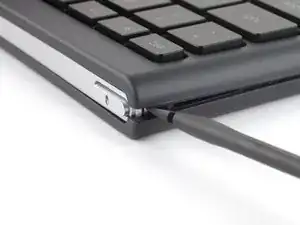

Поверните лопатку по часовой стрелке, чтобы освободить первый зажим.

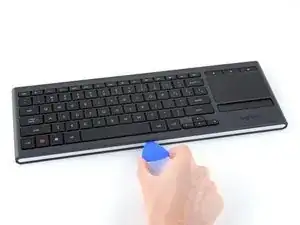

Сдвиньте лопатку примерно на 3 см вдоль края клавиатуры в направлении кнопок громкости.

Поверните лопатку по часовой стрелке, чтобы освободить следующий зажим.

Сдвиньте лопатку примерно на 3 см вдоль края клавиатуры в направлении кнопок громкости.

Теперь лопатку следует находиться примерно в середине правого края клавиатуры.

Поверните лопатку по часовой стрелке, чтобы освободить следующий зажим.

Сдвиньте лопатку ещё примерно на 3 см в направлении кнопок громкости и повторите предыдущий шаг.

Сдвиньте лопатку ещё примерно на 3 см в направлении кнопок громкости и повторите предыдущий шаг.

Теперь лопатка должна находиться в верхней правой части клавиатуры.

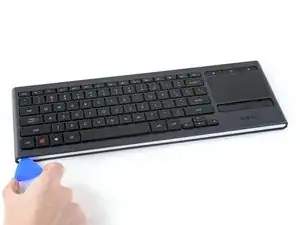

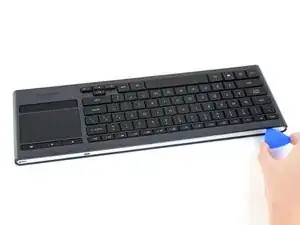

Повторите процедуру освобождения зажимов для левой стороны клавиатуры.

Не вставляйте монтажную лопатку глубже 2 мм в корпус, иначе вы можете повредить внутренние компоненты.

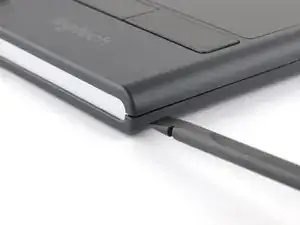

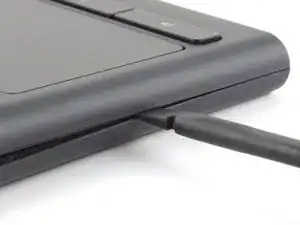

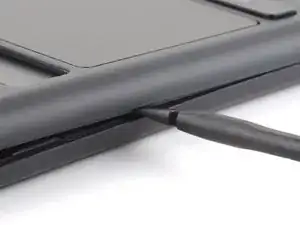

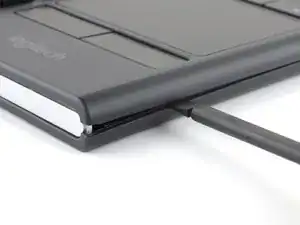

Вставьте монтажную лопатку примерно на 2 мм в зазор между верхней крышкой и серой опорной планкой, ближайшей к кнопкам громкости.

Проведите монтажной лопаткой по всей длине клавиатуры, чтобы освободить зажимы на верхнем крае.

Повторите последний шаг для нижней части клавиатуры.

Не пытайтесь полностью снять верхнюю крышку — она всё ещё соединена с нижней тонким кабелем межсоединения.

Поднимите верхнюю крышку примерно на 2 см.

Если верхняя крышка не отделяется полностью от нижней, повторите процедуру освобождения зажимов для застрявшей области.

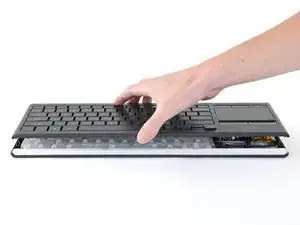

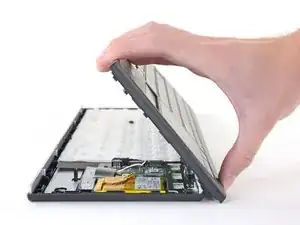

Наклоните верхнюю крышку примерно на 45 градусов так, чтобы буквы на клавишах были вверх ногами.

Держите верхнюю крышку как можно ближе к нижней, чтобы не растянуть кабель межсоединения.

Установите верхний край верхней крышки на рабочую поверхность как можно ближе к нижней крышке.

Держите верхнюю крышку под углом примерно 45 градусов, чтобы не натягивать кабель межсоединения.

Если в ходе ремонта выпадут серые опорные планки, вставьте их обратно в слоты так, чтобы выемки были направлены вверх.

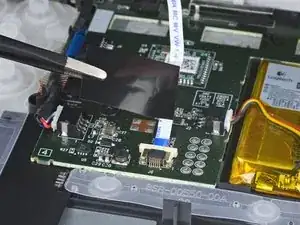

Снимите черную клейкую ленту, закрывающую разъем межсоединительного кабеля.

Отложите эту ленту. При сборке верните ленту на исходное место на плате. Будьте осторожны, чтобы не повредить никаких поверхностно-монтируемых компонентов.

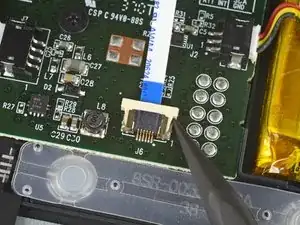

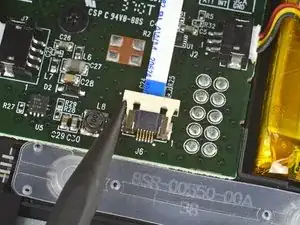

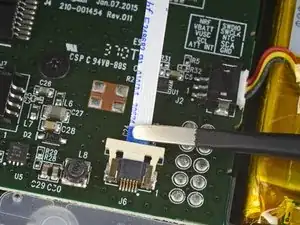

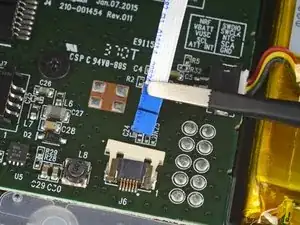

Используйте остроконечный конец лопатки, чтобы сдвинуть фиксирующий язычок разъема межсоединительного кабеля в сторону кабеля.

Разъем разблокирован, когда фиксирующий язычок выровнен с белым прямоугольником на плате.

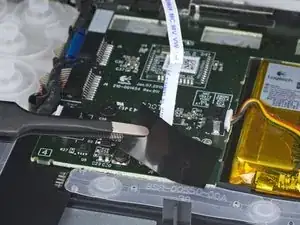

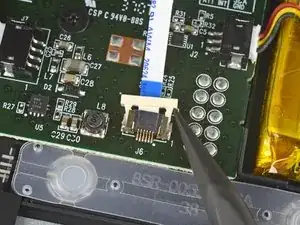

Используйте тупые пинцеты, чтобы захватить межсоединительный кабель за синюю часть возле разъема.

Вытяните межсоединительный кабель из разъема в направлении кабеля.

При сборке выполните следующие действия для повторного подключения межсоединительного кабеля:

Убедитесь, что фиксирующий язычок находится в разблокированном положении.

Вставьте ленточный кабель так, чтобы черная линия на кабеле совпадала с краем белого прямоугольника, ближе расположенным к кабелю.

Сдвиньте фиксирующий язычок в заблокированное положение ногтем.

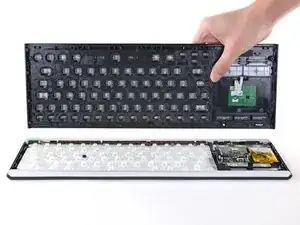

Снимите верхнюю крышку с нижней крышки.

Снимите желтую клейкую ленту, закрывающую кабели аккумулятора.

Отложите эту ленту. При сборке верните ленту на исходное место, закрывающим кабели на аккумуляторе.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор — проколотый или согнутый аккумулятор может протечь опасными химическими веществами или вызвать тепловой инцидент.

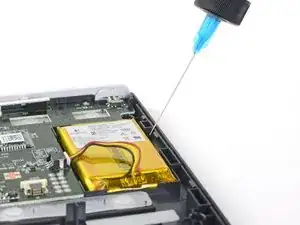

Нанесите несколько капель изопропилового спирта высокой концентрации (90% или выше) под край аккумулятора, противоположный разъему аккумулятора.

Подождите одну минуту, чтобы изопропиловый спирт ослабил клей под аккумулятором.

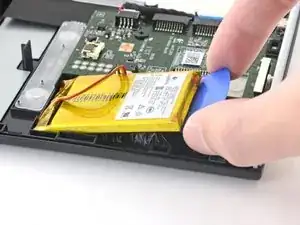

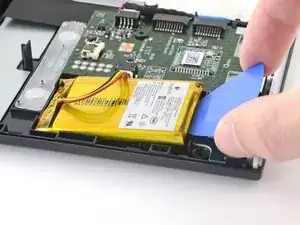

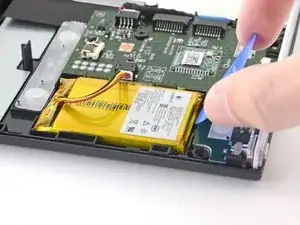

Медленно подведите наконечник медиатора под верхний край аккумулятора.

Убедитесь, что медиатор скользит под аккумулятором, а не вдавливается в боковую часть аккумулятора.

Если медиатор не проходит под аккумулятор, нанесите больше изопропилового спирта и попробуйте снова.

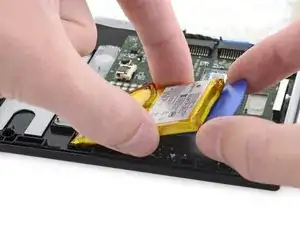

Просуньте примерно половину медиатора под аккумулятор, медленно поднимая его.

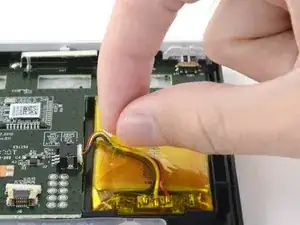

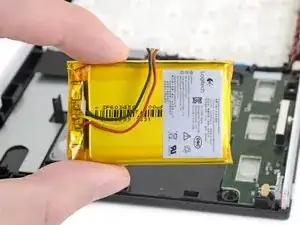

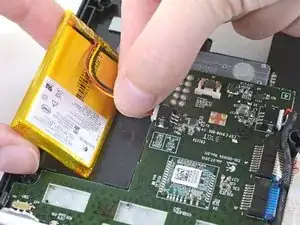

Поднимите аккумулятор пальцами примерно на 1 см над углублением для аккумулятора.

Старайтесь не тянуть за кабели аккумулятора при обращении с ним, иначе вы можете повредить разъем аккумулятора.

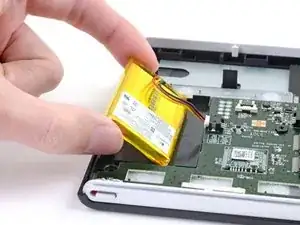

Поверните аккумулятор на 45 градусов так, чтобы край, ближайший к разъему аккумулятора, опирался в гнезде аккумулятора приблизительно в 1 см от разъема.

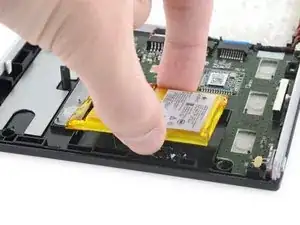

Подложите два пальца под нижнюю сторону аккумулятора для его поддержки.

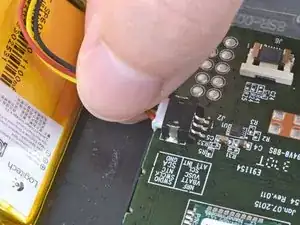

Поддерживая аккумулятор, отсоедините его, потянув за три кабеля как можно ближе к разъему.

Если разъем аккумулятора не выходит из гнезда легко, аккуратно покачайте его взад-вперед, чтобы «пройти» его из гнезда.

При сборке убедитесь, что разъем аккумулятора ориентирован правильно. Черный кабель должен находиться со стороны, ближайшей к десяти точкам пайки на плате.

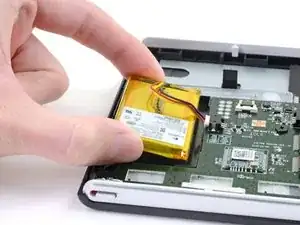

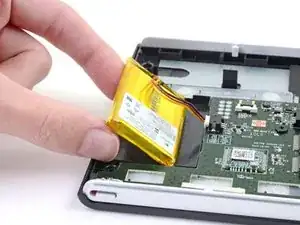

Удалите аккумулятор с клавиатуры.

Если в клавиатуре осталось какое-либо спиртовое решение, аккуратно протрите его кофейным фильтром или дайте ему высохнуть на воздухе перед установкой нового аккумулятора.

Не используйте аккумулятор повторно после его извлечения — это представляет потенциальную опасность. Замените его новым аккумулятором.

При сборке следуйте этому руководству, если вы используете предварительно вырезанную клейкую карточку для закрепления аккумулятора.
