Как исправить погнутый контакт гнезда процессора Intel
В этом руководстве описано, как исправить погнутый контакт гнезда процессора на вашей материнской плате. Для этого потребуется спокойная рука, чтобы аккуратно перемещать контакты, так как они очень маленькие и хрупкие.
Причина выполнения этой процедуры в том, что материнские платы с погнутыми контактами гнезда процессора испытывают трудности с обнаружением самого процессора. Эта процедура также может восстановить работу двухканального режима памяти, поскольку у многих возникали проблемы с включением двухканального режима.
Единственные требования для этого руководства — игла или любые другие иглы, достаточно маленькие для исправления контактов (в моём руководстве я буду использовать циркуль, так как у меня нет иглы), рабочее место без опасных факторов, таких как электричество, и устойчивая рука.
Шаг 1
Убедитесь, что вы безопасно извлекли материнскую плату из компьютера.

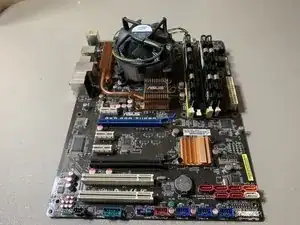

Разместите материнскую плату на столе или на любой заземлённой поверхности, на которой вам удобно работать.
Шаг 2

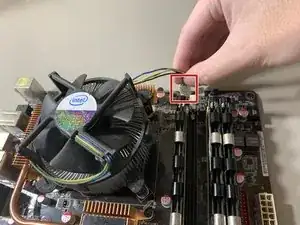

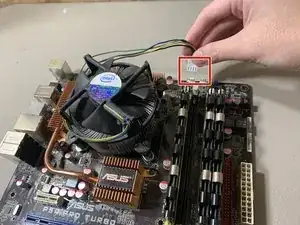

Отключите кабель питания процессора, подключённый к материнской плате.
Не тяните кабель питания процессора за провода, чтобы не повредить их и контакты питания процессора.
Шаг 3

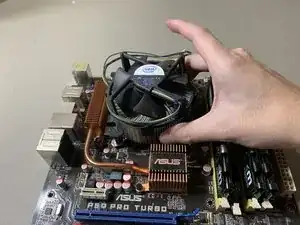

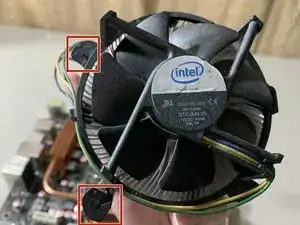

Если у вас установлен стандартный кулер Intel, поверните четыре фиксатора на охладителе процессора против часовой стрелки.
Затем потяните все четыре фиксатора, чтобы снять радиатор с материнской платы.
Если у вас другой кулер или сторонний охладитель, ознакомьтесь с инструкцией к нему, чтобы правильно снять охладитель.
Шаг 4

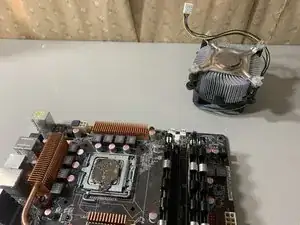

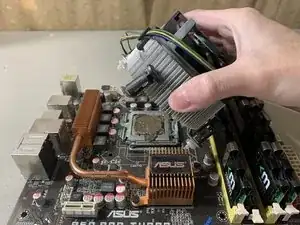

Снимите охладитель с материнской платы и отложите его в сторону.
Шаг 5

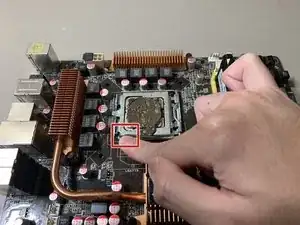

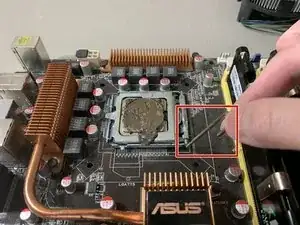

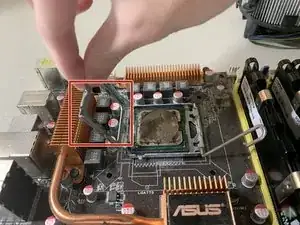

Поднимите металлический зажим, чтобы извлечь сам процессор. Для этого шага есть металлическая защёлка, которую можно слегка надавить, чтобы аккуратно отвести зажим после ослабления защёлки.
Не бойтесь приложить небольшую силу при перемещении металлической защёлки.
Шаг 6

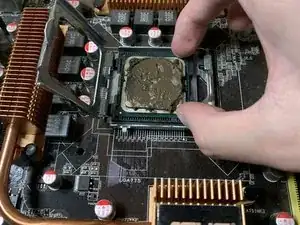

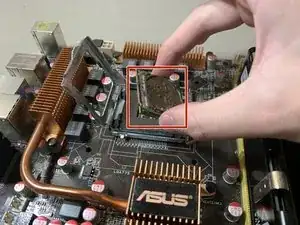

Удерживая процессор большим и средним пальцами, снимите его с материнской платы.
(По желанию) Вы можете очистить процессор изопропиловым спиртом. В этом руководстве это необязательно.
Шаг 7

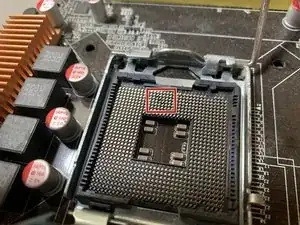

Как видно, в гнезде процессора есть несколько погнутых контактов. Контакты трудно разглядеть, так как они очень мелкие. Поэтому вам понадобится игла или другой инструмент, чтобы выровнять контакты в правильном направлении.

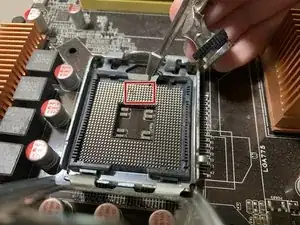

Используйте иглу и аккуратно выпрямите контакты гнезда процессора в ту же сторону, в которую ориентированы остальные контакты.
Осторожно перемещайте контакты в предполагаемом направлении, так как они очень хрупкие.
Шаг 8

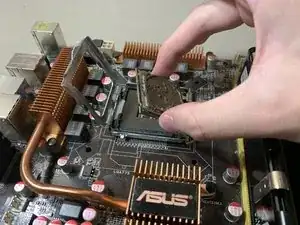

После выравнивания контактов аккуратно установите процессор большим и средним пальцами в гнездо.
При повторной установке процессора на материнскую плату старайтесь не прикасаться к нижней части процессора.
Шаг 9

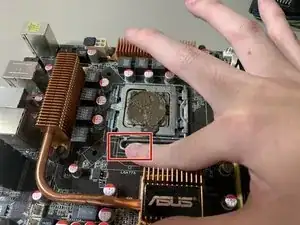

Зафиксируйте лоток процессора, чтобы процессор не сместился. Для закрытия фиксатора потребуется небольшое усилие.
Шаг 10

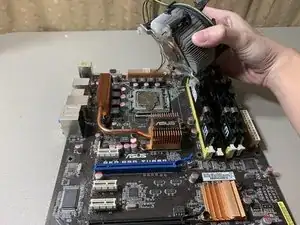

Переустановите охладитель процессора и верните четыре фиксатора, поворачивая их по часовой стрелке, чтобы закрепить его на материнской плате.
Шаг 11
Подключите кабель питания процессора обратно к материнской плате.
Шаг 12
И теперь вы завершили эту процедуру!

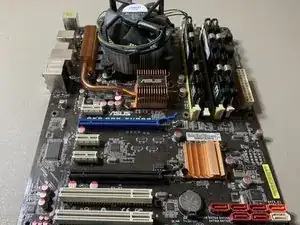

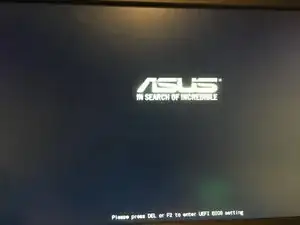

Остаётся установить материнскую плату обратно в компьютер и проверить, загружается ли система в экран BIOS.
В этом руководстве показано только, как исправить контакты гнезда процессора. Установка материнской платы обратно в компьютер займёт дополнительное время.
Заключение
В целом, это единственный способ исправить ситуацию, когда материнская плата перестаёт обнаруживать процессор и восстановить работу двухканального режима памяти. Некоторые люди вынуждены отправлять материнскую плату по RMA (возврат товара производителю) и получать замену. RMA может занять время в зависимости от производителя.
