Доступ к светодиодам и переключателям в Razer Blackwidow Ultimate 2013
Эту инструкцию следует выполнять по порядку, чтобы получить доступ ко всем компонентам под клавишами. Сюда входят светодиоды подсветки и переключатели под клавишами. Начальные шаги по замене обоих компонентов одинаковы. Поэтому единственное различие при замене этих компонентов будет в последних двух шагах. Девятый шаг используется для замены светодиодов, а десятый — для доступа к переключателям с целью их замены или установки послепродажных заглушек для клавиш.
Шаг 1

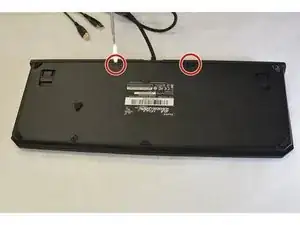

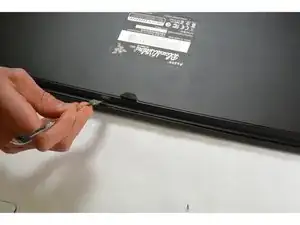

По обеим сторонам места, где кабель подключается к задней части клавиатуры, находятся по две защёлки. Используйте металлическую лопатку, чтобы осторожно приподнять защёлки. Они окружены красным на изображении.
Шаг 2

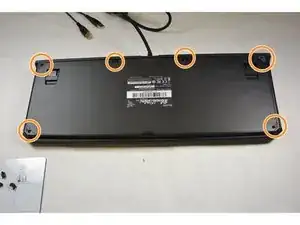

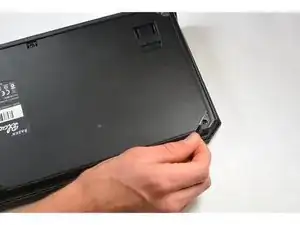

С помощью пластикового инструмента для вскрытия снимите резиновые прокладки в каждом углу.

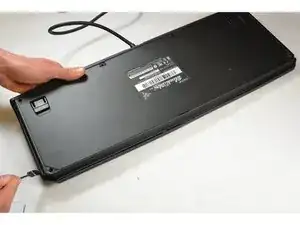

Под каждой прокладкой находятся винты 10 мм. Удалите винты крестовой отвёрткой.
Шаг 3

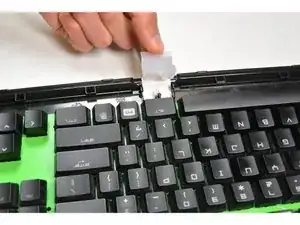

Используя широкую металлическую лопатку, начните отщёлкивать переднюю панель клавиатуры.

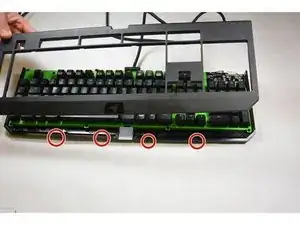

Между передней панелью и основанием клавиатуры находятся небольшие защёлки, которые нужно освободить. По четыре защёлки вдоль переднего края клавиатуры и по две с каждой стороны. Примеры искомых защёлок показаны в третьем изображении.
Шаг 4

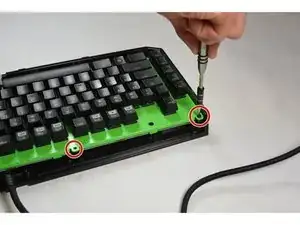

Найдите место, где кабель входит в заднюю часть клавиатуры. По обе стороны от зажима, удерживающего кабель, находятся по два винта. После их снятия зажим должен выскользнуть из корпуса клавиатуры.
Шаг 5
Поднимите накладку с логотипом LED вертикально и выведите её из паза.
Шаг 6
Снимите оставшиеся восемь винтов 10 мм крестовой отвёрткой.
Чтобы вынуть плату из корпуса, потяните плату вверх и от корпуса в сторону отверстий для аудиоразъёмов, чтобы разъёмы аудио могли выйти из своих отверстий в боковой части задней панели.
Шаг 7

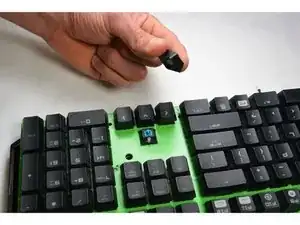

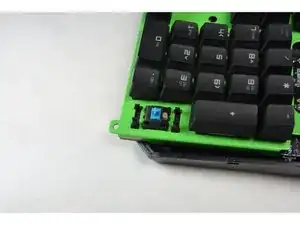

Клавиши можно снять с платы, потянув их вверх пальцами.
Крупные клавиши можно снять, приподняв клавишу, чтобы обнажить металлическую штангу под ней для дополнительной поддержки. Отсоедините штангу, вытащив её из пластиковых защёлок с помощью пинцета.
Шаг 8
Перейдите по ссылке ниже, чтобы посмотреть видео, в котором показаны все шаги по снятию переключателей и светодиодов с клавиатуры. https://youtu.be/luHI4UjkyCY?t=5m37s
Заключение
Для сборки клавиатуры выполните эти инструкции в обратном порядке. Специальных процедур при сборке нет — её так же просто собрать обратно.
Перевод руководства с ifixit.com
