Замена опоры регулятора стекла переднего пассажирского окна Toyota Highlander 2001–2007 годов

Подтяните вверх ручку открывания капота под рулевой колонкой, чтобы разблокировать капот.

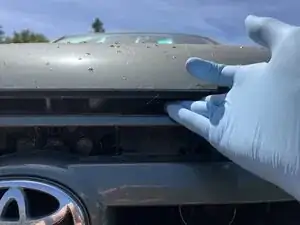

Подтяните за фиксатор капота под кромкой капота, чтобы освободить его.

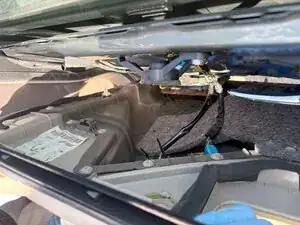

Поднимите капот и удерживайте его одной рукой.

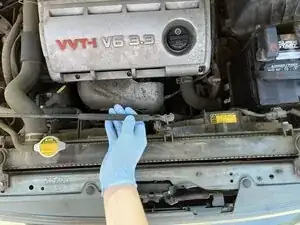

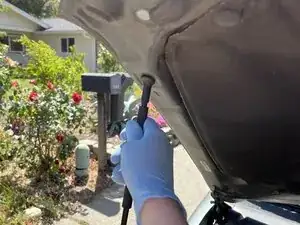

Поднимите опорный стержень капота из держателя, расположенного перед двигателем.

Вставьте кольцо опорного стержня в отверстие на нижней стороне капота.

Осторожно отпустите капот, убедившись, что опорный стержень надёжно зафиксирован.

Внимание: капот может упасть, если опорный стержень не зафиксирован должным образом в предназначенном для него пазе на внутренней стороне капота.

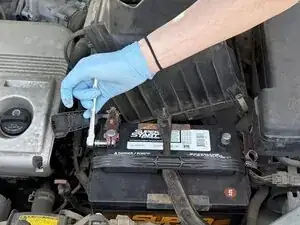

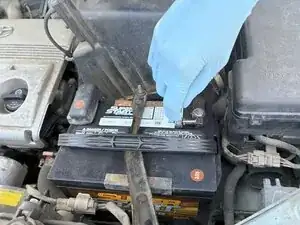

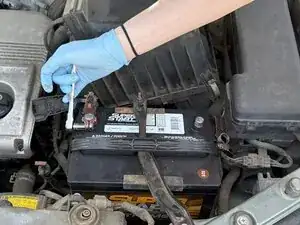

Используйте ключ-головку на 10, чтобы ослабить болт на 10 мм, крепящий отрицательный (чёрный) провод.

Отсоедините отрицательный (чёрный) провод от клеммы аккумулятора и отведите его в сторону, чтобы он не касался клеммы.

Снимите пластиковую крышку с положительной клеммы аккумулятора.

Отсоедините положительный (красный) провод от клеммы аккумулятора, накройте его пластиковой крышкой и отведите в сторону, чтобы он не касался клеммы.

Внимание: порядок отключения важен. Сначала отключайте отрицательную (чёрную) клемму, затем положительную (красную).

Проведите пластиковой отвёрткой вокруг кромки ручки двери и аккуратно подденьте облицовку, чтобы открыть доступ к винту.

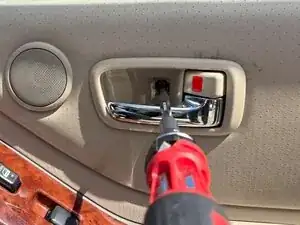

Открутите винт крестовой отвёрткой.

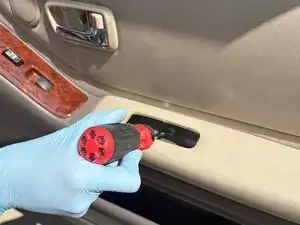

Открутите винт крепления ручки двери с крестообразной головкой, расположенный за небольшой крышкой ручки.

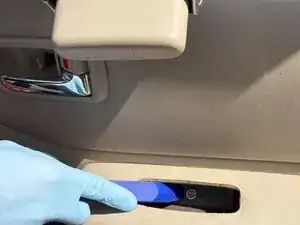

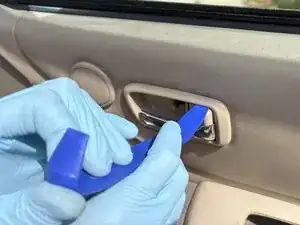

Аккуратно подденьте и снимите накладку ручки двери.

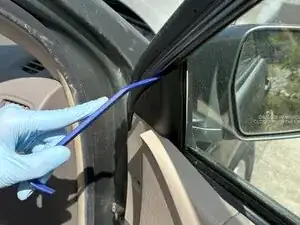

Снимите остальные детали обшивки двери.

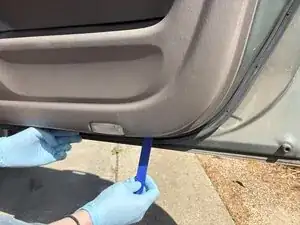

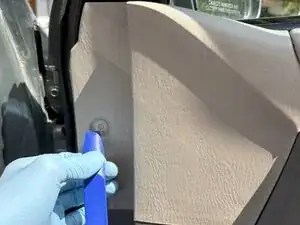

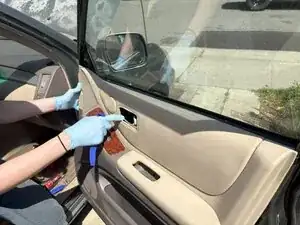

Аккуратно потяните нижнюю часть обшивки двери в сторону от дверной рамы.

Выведите ручку двери из отверстия в обшивке.

Отсоедините и снимите обшивку двери с рамы двери.

Будьте осторожны: к обшивке подключены провода. Они будут отсоединены на следующем шаге.

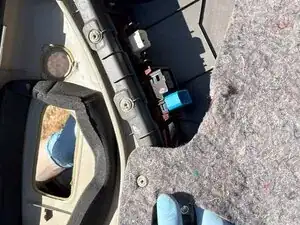

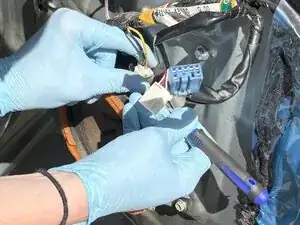

Отсоедините разъёмы проводов кнопок блокировки двери и стеклоподъёмника (белый и синий разъёмы).

После этого шага провода всё ещё будут подключены. Остальные провода будут отсоединены на следующем шаге.

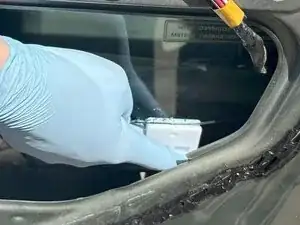

Отсоедините разъём провода подсветки дверного проёма, расположенный в нижней части двери.

Все провода, подключённые к обшивке, теперь должны быть отсоединены.

Отложите обшивку двери в сторону.

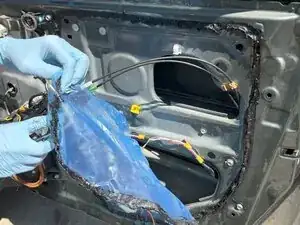

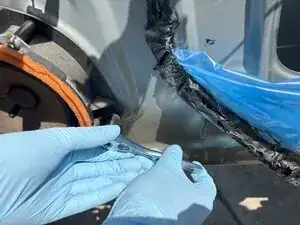

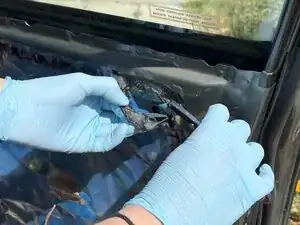

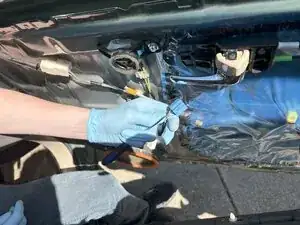

Аккуратно снимите защитную плёнку влагозащиты с внутренней стороны обшивки двери.

Извлеките провода ручки и светильника из-под плёнки.

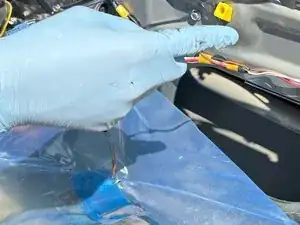

Не разрезайте пластиковую плёнку, разрезайте только клейкий слой.

Отсоедините провода динамика.

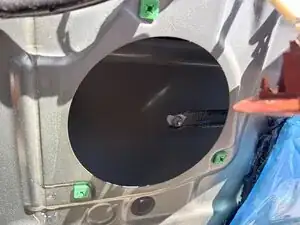

Используйте ключ-головку на 10, чтобы открутить три болта крепления динамика.

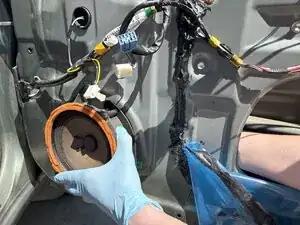

Залезьте внутрь дверной рамы и протолкните динамик сзади, чтобы снять сборку динамика.

Снимите панель кнопок стеклоподъёмника с обшивки двери.

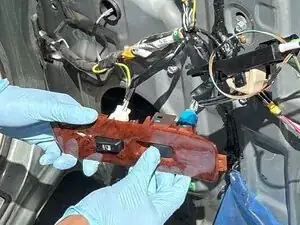

Подключите провода на дверной раме обратно к панели кнопок стеклоподъёмника.

Используйте ключ-головку на 10, чтобы подключить положительную клемму (красную) к аккумулятору.

Используйте ключ-головку на 10, чтобы подключить отрицательную клемму (чёрную) к аккумулятору.

Внимание: порядок подключения важен. Сначала подключайте положительную (красную) клемму, затем отрицательную (чёрную).

Включите зажигание автомобиля.

Физически удерживайте стекло на месте.

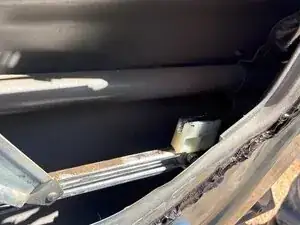

Используйте панель кнопок стеклоподъёмника, чтобы медленно опустить стекло до тех пор, пока не откроется доступ к креплениям регулятора в местах, где располагаются динамик и синяя плёнка.

Стекло должно быть отсоединено от направляющих.

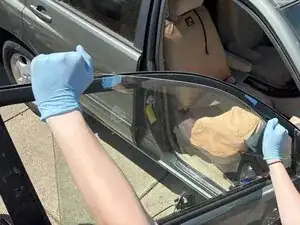

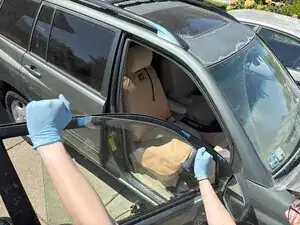

Аккуратно поверните и извлеките стекло из двери.

Отложите стекло в сторону.

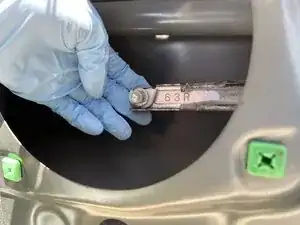

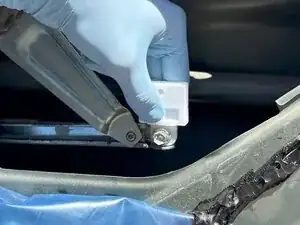

Используйте ключ с головкой 10 мм, чтобы открутить и снять старые крепления регулятора стекла.

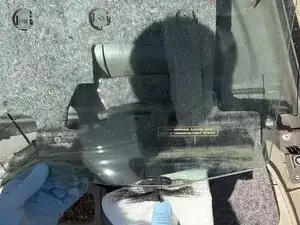

Очистите стекло окна.

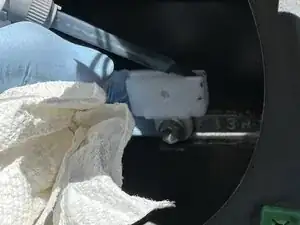

Удалите старый клей и старый крепёж стекла, если он присутствует.

Ацетон можно использовать для удаления стойкого клея.

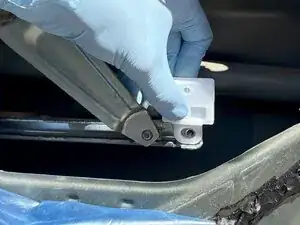

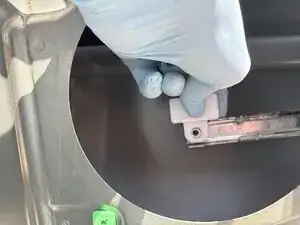

Установите новые крепления регулятора стекла так, чтобы выступ был обращён к вам.

Закрепите болты с помощью ключа с головкой 10 мм.

Осторожно опустите стекло окна в дверную раму.

Установите стекло в крепления регулятора стекла и проверьте выравнивание.

Удерживайте стекло на месте. Используйте панель кнопок окна со стороны водителя, чтобы опустить раму окна для повторного доступа к креплениям регулятора стекла.

Соберите аппликатор клея в соответствии с инструкциями производителя.

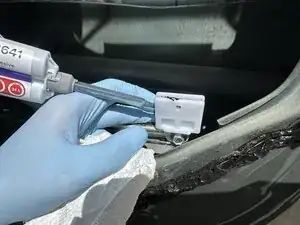

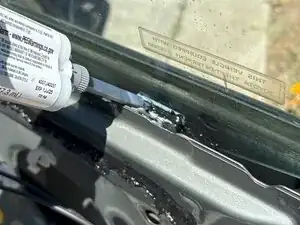

Нанесите клей в паз крепления регулятора стекла.

Используйте панель кнопок окна, чтобы медленно поднять раму до соприкосновения со стеклом. Вставьте стекло в крепления регулятора стекла.

Нанесите дополнительный клей при необходимости.

Клей быстро затвердевает, действуйте соответствующим образом.

Повторите шаги 1–11 в обратном порядке, предварительно отключив аккумулятор перед контактом с проводами или разъёмами. Дайте клею затвердеть не менее 24 часов перед возобновлением нормальной эксплуатации.
