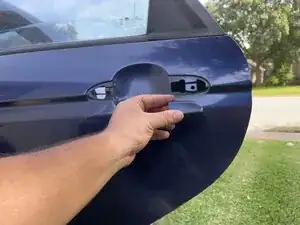

Замена наружной ручки задней левой двери Kia Spectra 2007

Убедитесь, что стекло двери полностью поднято.

Если стекло опущено, заменять ручку будет сложно, и вы рискуете разбить стекло во время ремонта.

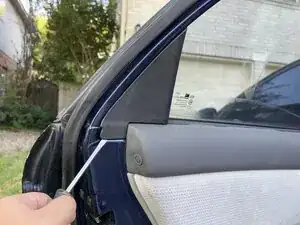

Подденьте маленькую треугольную пластиковую крышку с левой стороны внутренней части окна при помощи лопатки или инструмента для снятия обшивки.

Работайте по часовой стрелке от нижнего края, чтобы снять защёлки и удалить крышку.

Это упростит снятие обшивки двери.

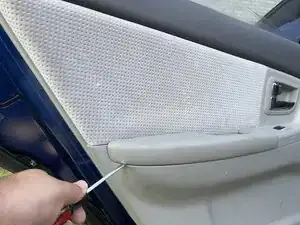

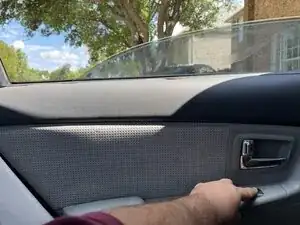

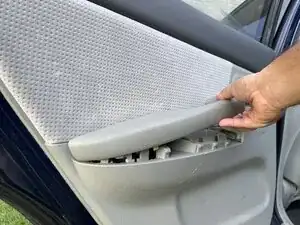

Используйте лопатку или инструмент для снятия обшивки, чтобы поддеть пластиковую и пенную подлокотниковую накладку на внутренней панели двери.

Работайте от левого края внутрь, пока не приблизитесь к середине двери, затем приподнимите деталь оттуда.

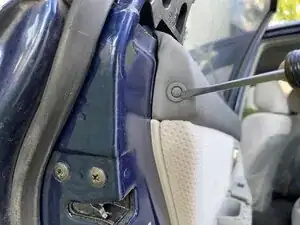

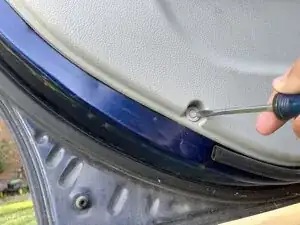

Подденьте маленькие заглушки винтов возле левого края двери и в нижнем крае.

Подденьте шарнирную заглушку винта рядом с ручкой, используя лопатку с её левого края.

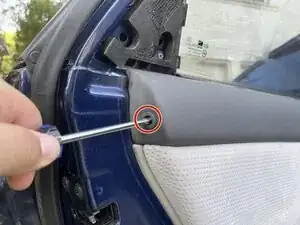

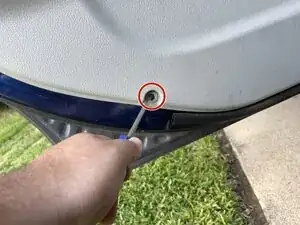

Отверткой Phillips #2 отвинтите три только что открытые винта.

Два винта длиной 19,1 мм по краям внутренней панели двери

Один винт длиной 15,9 мм, фиксирующий крышку сборки ручки

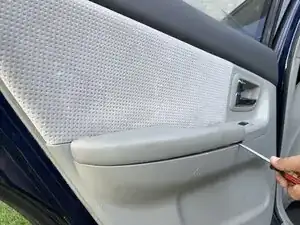

Удалите два винта Phillips #2 длиной 25,4 мм по бокам консоли подлокотника.

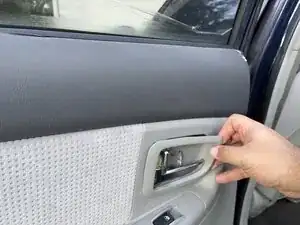

Используйте лопатку или инструмент для снятия обшивки, чтобы отпустить защёлки и снять пластиковую накладку вокруг ручки.

Сдвиньте накладку вправо, аккуратно продвигая через неё ручку.

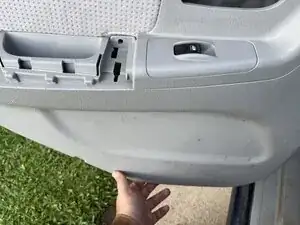

Обойдите внутреннюю обшивку двери лопаткой и руками, поддевая защёлки, которые её удерживают.

Теперь обшивка должна быть ослаблена.

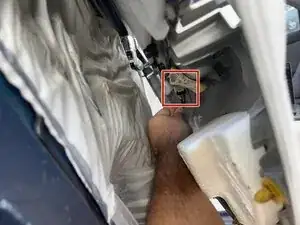

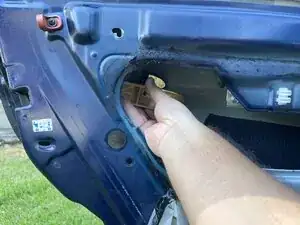

Просуньте руку под обшивку и отключите кабель, питающий блок управления стеклоподъёмниками.

Сожмите защёлку на разъёме и аккуратно покачивайте кабель из стороны в сторону, одновременно слегка потягивая вниз, чтобы вынуть его без повреждения разъёма.

Пластик разъёма может быть хрупким, поэтому не прикладывайте чрезмерного усилия.

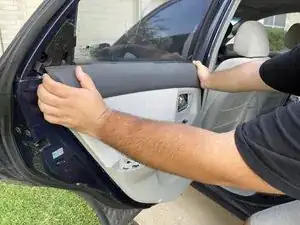

Держите обшивку двери за левый и правый края, поднимите и снимите её с двери.

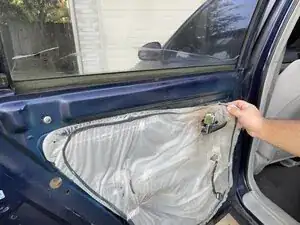

Аккуратно снимите пластиковый гидроизоляционный экран, стараясь сохранить чёрный клей, если это возможно.

Избегайте его разрыва, чтобы можно было использовать снова при сборке.

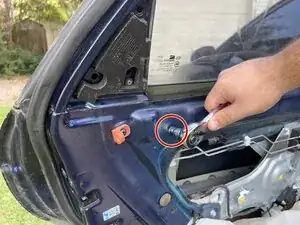

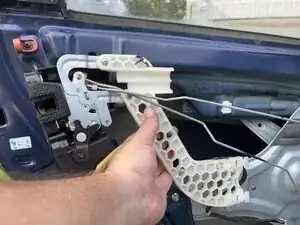

Чтобы продолжить, нужно снять направляющую стекла — тонкую пластиковую деталь внутри двери. Для этого используйте трещотку с головкой 10 мм.

Снимите следующие болты 10 мм:

Болт под левым краем окна

Болт внизу на внешнем крае двери

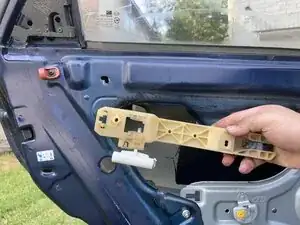

Снимите направляющую стекла из внутренней части двери.

Панель должна легко сойти. Если это не так, проверьте, не осталось ли болтов или разъёмов и не застряла ли она где-либо.

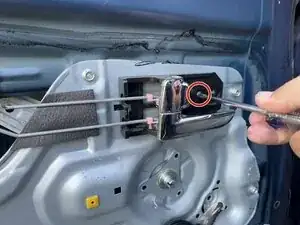

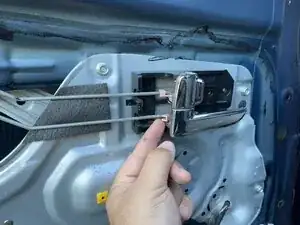

Отверткой Phillips #2 отвинтите винт 15,9 мм, фиксирующий узел ручки к двери.

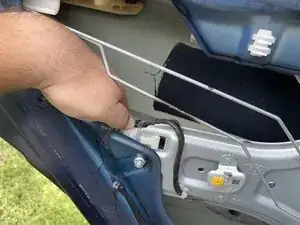

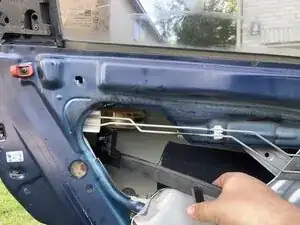

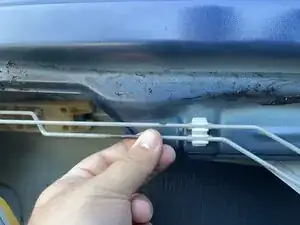

Отстегните пластиковые шплинты, крепящие металлические защёлки к узлу ручки.

Сдвиньте узел ручки влево и снимите его с двери, при необходимости поворачивая замок и ручку. Затем снимите защёлки с узла ручки.

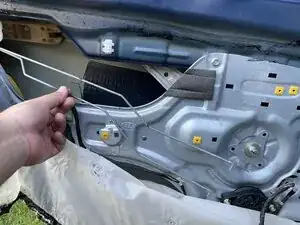

Отсоедините защёлки от пластиковых крючков посередине двери и дайте им висеть в стороне.

Снимите привод замка у торца защёлок, чтобы получить доступ к узлу ручки.

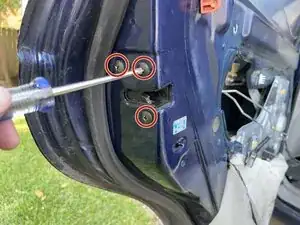

Используйте крестообразную отвертку Phillips #2, чтобы отвинтить три винта длиной 22,2 мм из середины внешнего края двери, чуть выше переключателя детского замка.

Нажмите язычок возле разъёма кабеля, чтобы отсоединить кабель, затем вытяните его и сдвиньте вправо.

Слева внизу двери у кабеля имеется белая защёлка, удерживающая привод. Поддавите её внутрь и сдвиньте привод вправо, чтобы отщёлкнуть.

Достаньте привод и отложите его вместе с винтами.

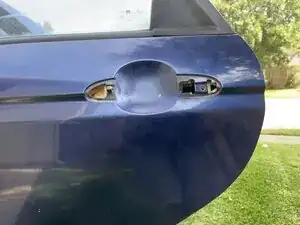

Теперь должен быть виден узел ручки.

Небольшая пластиковая деталь рядом с внешней ручкой называется накладкой ручки.

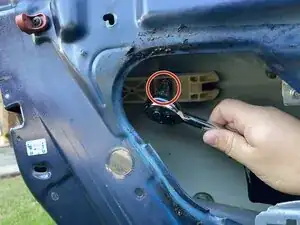

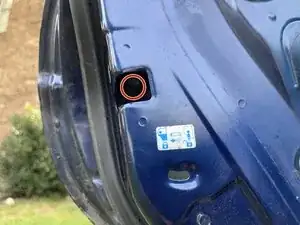

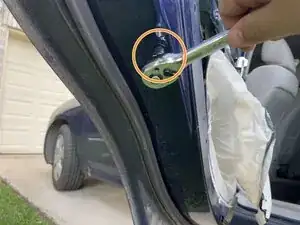

Используйте трещотку с головкой, чтобы отвинтить болт внутри полости двери и болт, доступный через отверстие над детским замком.

Снимите накладку ручки и удалите любые сломанные части из узла ручки.

После завершения защёлкните узел обратно на внутренней стороне двери.

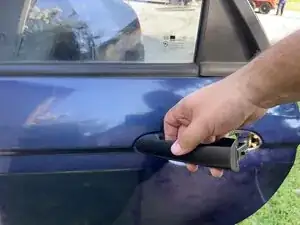

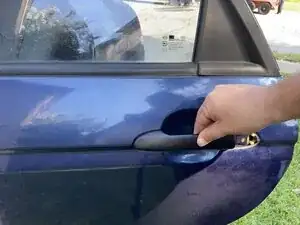

Установите новую ручку, вставив сначала левую сторону, затем расположите правую сторону.

Сдвиньте ручку влево до щелчка — это укажет на её надежное зацепление.

Защёлкните накладку ручки обратно.

Сначала зацепите её правую сторону, затем нажмите слева, чтобы она щёлкнула на место.

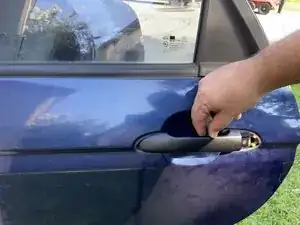

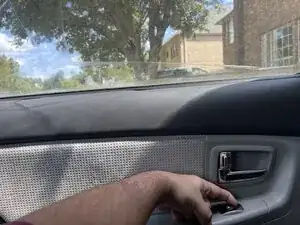

Рекомендуется проверить работоспособность устройства перед окончательной сборкой. Убедитесь в работоспособности управления стеклом, внутренних и наружных ручек, а также детского замка на двери.
