Замена заднего корпуса Sony Alpha A350
В данном руководстве шаг за шагом описывается процесс снятия заднего корпуса фотоаппарата Sony Alpha A350. Эти шаги включают удаление всех винтов, окуляра и переднего корпуса камеры для того, чтобы аккуратно снять задний корпус с основного устройства. Функция этой детали заключается в защите всех проводов и элементов, таких как материнская плата, внутри устройства. Задний корпус необходимо заменить, если в корпусе есть трещина или отверстие, которые открывают доступ к внутренним частям устройства. Замена заднего корпуса гарантирует, что дальнейшие повреждения камеры не произойдут.
Шаг 1

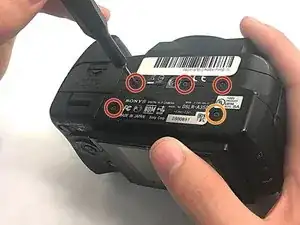

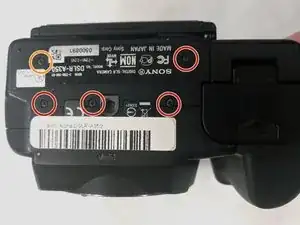

Используя отвертку Phillips #00, удалите четыре винта по 5,5 мм с нижней части камеры.
Используя отвертку Phillips #00, удалите один винт длиной 4,3 мм.
Шаг 2

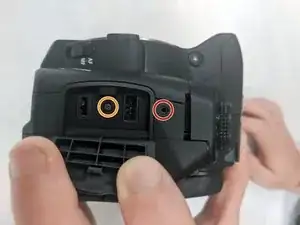

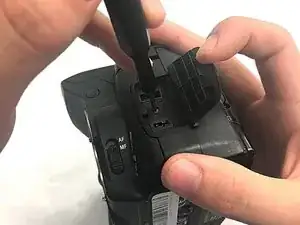

Используя отвертку Phillips #00, удалите один винт длиной 3,6 мм с левой стороны камеры.
Откройте разъём/переменный ток под резиновым фартуком, чтобы обнаружить винт.
Используя отвертку Phillips #00, удалите один винт длиной 4,3 мм.
Шаг 3

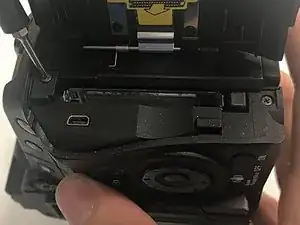

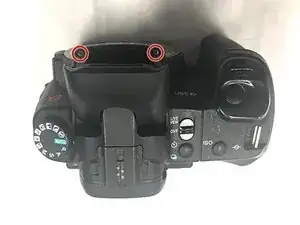

Откройте вспышку на верхней части камеры и удалите два винта по 4,3 мм с помощью отвертки Phillips #00.
Если пружинный защитник выпадает во время разборки, аккуратно поместите защитник на пружину во время сборки.
Чтобы открыть вспышку, просто нажмите кнопку с левой стороны.
Шаг 4
Откройте крышку для SD-карты из пластика.

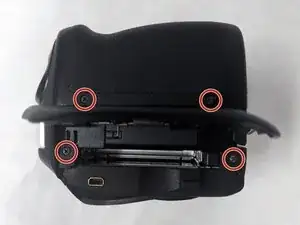

Используя отвертку Phillips #00, удалите два винта по 4,4 мм снаружи и два винта по 4,4 мм внутри крышки.
Шаг 5

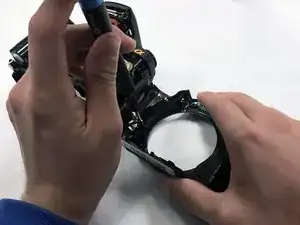

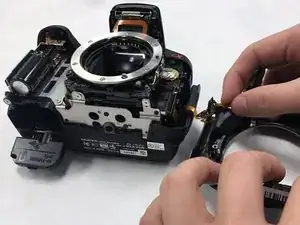

Аккуратно вытяните передний внешний корпус камеры.
Он должен легко отделяться, если все винты удалены.
Шаг 6

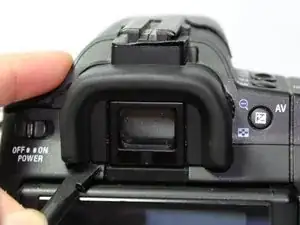

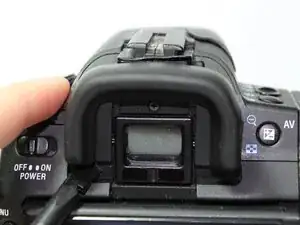

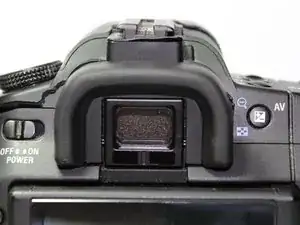

Определите нижнюю часть окуляра.

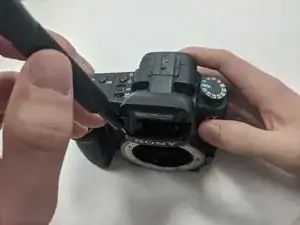

Используя мощную лопатку, поднимите окуляр, чтобы удалить его с корпуса камеры.
Шаг 7

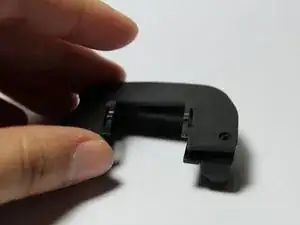

Используя отвертку Phillips #000, отвинтите два винта с окуляра.

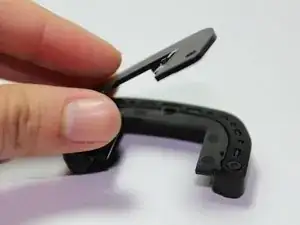

Снимите заднюю часть окуляра.
Шаг 8

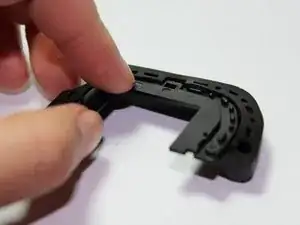

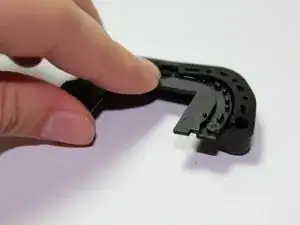

Нажмите на жесткую пластиковую часть окуляра и удалите её с подушки.
Шаг 9

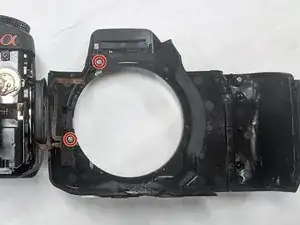

Используя отвертку Phillips #00, удалите два винта по 4,3 мм, которые крепят шлейфы к переднему корпусу.
Шаг 10

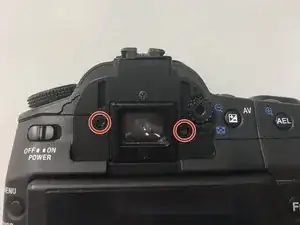

После снятия окуляра удалите два винта с помощью отвертки Phillips #00.
Шаг 11

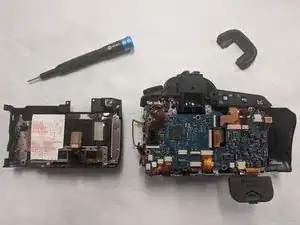

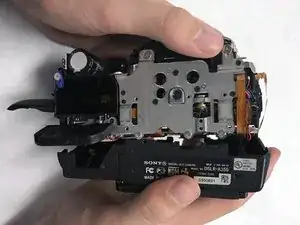

Аккуратно вскройте задний корпус фотоаппарата, используя руки или лопатку.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
