Замена материнской платы Sony Alpha A350
В этом руководстве пошагово описывается замена материнской платы в фотоаппарате Sony Alpha A350. Процедура включает извлечение всех винтов, проводов, ленточных шлейфов, наглазника, передней и задней крышек камеры, чтобы без повреждений извлечь материнскую плату из основного корпуса. Материнская плата играет важную роль в обработке изображения и оказывает существенное влияние на качество получаемого снимка. Замена материнской платы необходима, если камера не включается и не подаёт признаков жизни (особенно если устройство подвергалось внешним воздействиям, например, падению или воздействию воды). Установка новой материнской платы поможет восстановить работоспособность камеры.
Шаг 1
Используя отвёртку Phillips #00, выкрутите четыре винта длиной 5,5 мм с нижней стороны камеры.
Используя отвёртку Phillips #00, выкрутите один винт длиной 4,3 мм.
Шаг 2
Используя отвёртку Phillips #00, выкрутите один винт длиной 3,6 мм с левой стороны камеры.
Откройте крышку разъёма для дистанционного управления / питания под резиновой заглушкой, чтобы открыть доступ к винту.
Используя отвёртку Phillips #00, выкрутите один винт длиной 4,3 мм.
Шаг 3
Откройте вспышку на верхней панели камеры и выкрутите два винта длиной 4,3 мм отвёрткой Phillips #00.
Если защита пружины выпадет при разборке, аккуратно установите её на место поверх пружины при сборке.
Чтобы открыть вспышку, просто нажмите кнопку с левой стороны.
Шаг 4
Откройте пластиковую крышку слота для SD-карты.
Используя отвёртку Phillips #00, выкрутите два винта длиной 4,4 мм снаружи и два винта длиной 4,4 мм внутри крышки.
Шаг 5
Аккуратно потяните наружу переднюю панель корпуса, чтобы снять её с камеры.
Панель должна сняться легко, если все винты удалены.
Шаг 6
Найдите нижнюю часть наглазника.
Используя прочную лопатку, подтолкните наглазник вверх, чтобы снять его с корпуса камеры.
Шаг 7
Используя отвёртку Phillips #000, выкрутите два винта наглазника.
Снимите заднюю часть наглазника.
Шаг 8
Нажмите на жёсткую пластиковую часть наглазника и снимите её с уплотнителя.
Шаг 9
Используя отвёртку Phillips #00, выкрутите два винта длиной 4,3 мм, которые крепят шлейфы к передней панели.
Шаг 10
После снятия наглазника выкрутите два винта отвёрткой Phillips #00.
Шаг 11
Аккуратно подденьте заднюю крышку руками или лопаткой, чтобы снять её с корпуса камеры.
Шаг 12

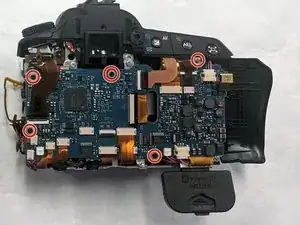

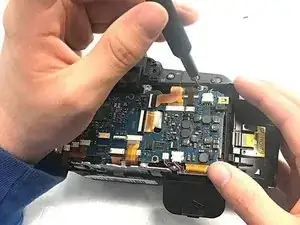

После открытия корпуса и получения доступа к материнской плате выкрутите пять винтов длиной 3,6 мм отвёрткой Phillips #00.
Шаг 13

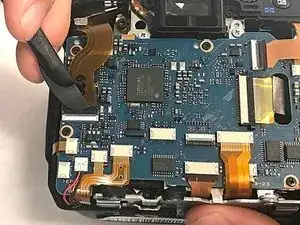

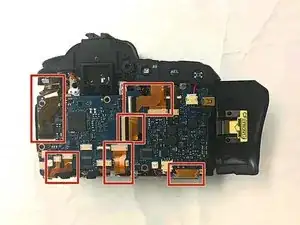

Снимите все ленточные шлейфы, подключённые к материнской плате, с помощью пинцета или лопатки, аккуратно потянув их на себя.
Шаг 14

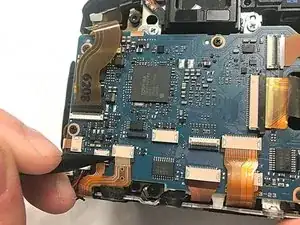

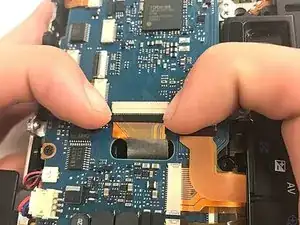

Некоторые шлейфы зафиксированы миниатюрными зажимами. Такие шлейфы можно распознать по боковому фиксатору, который отпускается при помощи острого конца инструмента.
Шаг 15

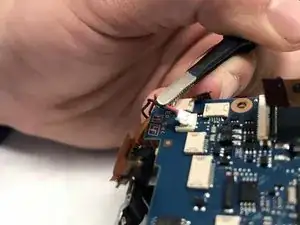

Аккуратно потяните вверх красные и чёрные разъёмы проводов пинцетом, чтобы отключить их от материнской платы.
Всего четыре разъёма проводов: два из них нужно потянуть вверх, а два — на себя.
Шаг 16

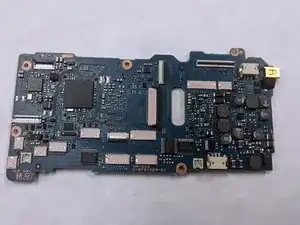

Теперь, когда все соединения с камерой отключены, аккуратно извлеките материнскую плату.
Если материнская плата не извлекается легко, проверьте, не остались ли присоединёнными винты или шлейфы.
Заключение
Чтобы собрать устройство, выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
