Замена материнской платы Sony Alpha a7S II

Камеры

В этом руководстве по замене описывается, как удалить неисправную материнскую плату из камеры Sony Alpha a7S II. Материнская плата служит «мозгом» камеры. Она представляет собой центральный узел, к которому подключены все другие процессы внутри камеры.

Примером других частей, которые зависят от материнской платы, являются ЖК-экран и карта памяти. В этом руководстве по замене представлены шаги, необходимые для правильного удаления материнской платы.

Шаг 1

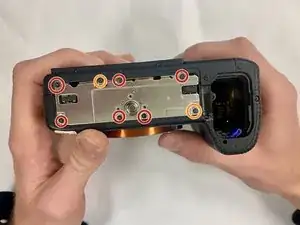

Удалите шесть винтов 4 мм, расположенных на дне камеры, с помощью отвертки Philips #000 (обведены красным).

Удалите два оставшихся винта 3 мм на основании с помощью отвертки Philips #000 (обведены оранжевым).

Снимите основание.

Шаг 2

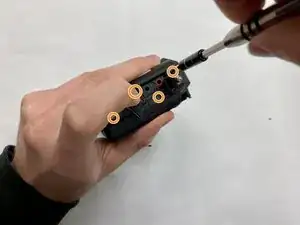

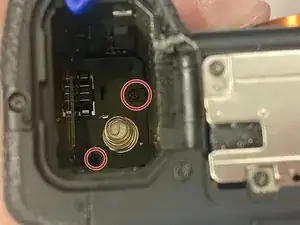

Используйте отвертку Philips #000, чтобы удалить два винта 4 мм, расположенные внутри держателя батареи.

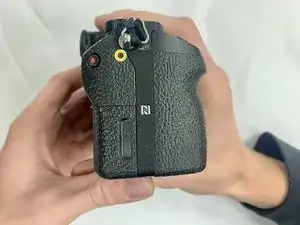

Затем удалите два винта 4 мм с левой стороны камеры с помощью отвертки Philips #000.

Удалите один винт 4 мм с правой стороны камеры с помощью отвертки Philips #000.

Шаг 3

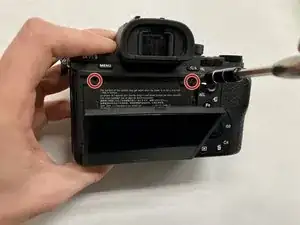

Удалите два винта 3 мм под ЖК-экраном.

Снимите экран.

Шаг 4

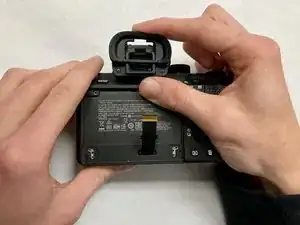

Удалите резиновую крышку видоискателя, сдвинув её вверх.

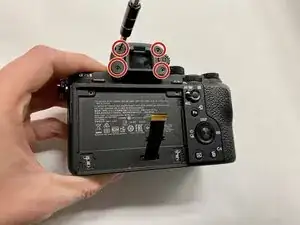

Удалите четыре винта 3 мм за крышкой.

Шаг 5

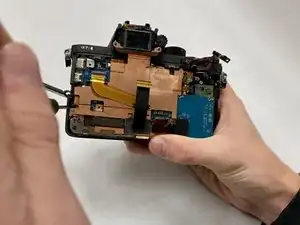

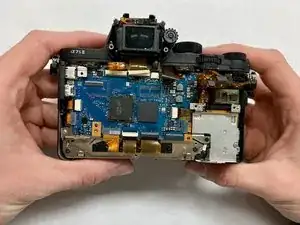

Снимите внешний корпус.

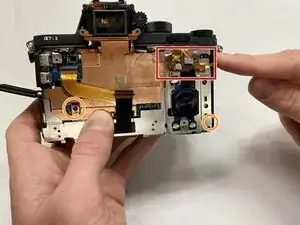

Отсоедините компонент, обведенный красным квадратом.

Затем открутите два винта 4 мм, обведенные оранжевым, с помощью отвертки Philips #000.

Удалите кнопку, обведенную желтым квадратом.

Шаг 6

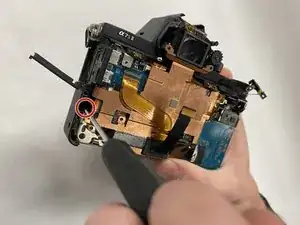

Используйте отвертку Philips #000, чтобы удалить винт 4 мм из корпуса.

Дверца доступа на боку камеры должна быть открыта, чтобы добраться до винта и снять медную пластину.

Шаг 7

Замена материнской платы Sony Alpha a7S IIПеревод руководства с ifixit.com
