Замена задней панели корпуса Canon PowerShot A460
Это руководство описывает снятие всей задней панели корпуса фотоаппарата Canon PowerShot A460. Оно подготовит пользователя к выполнению более сложных и специфичных ремонтов.
Шаг 1
Сдвиньте переключатель на крышке отсека батареи с надписью "CARD/BATT. OPEN." вправо.
Держа переключатель, потяните крышку вниз, чтобы она освободилась и открылась.
Шаг 2
Наклоните фотоаппарат слегка, чтобы батареи выпали.
Шаг 3
Нажмите на карту памяти и отпустите её, чтобы она извлеклась.
Шаг 4

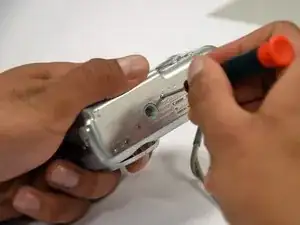

Вывинтите винт Phillips #00 длиной 5 мм снизу фотоаппарата.
Убедитесь, что вы храните винты разного размера раздельно — это упростит сборку устройства.
Шаг 5

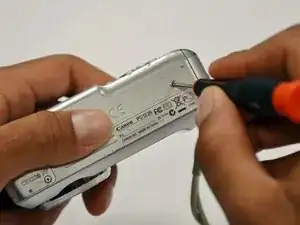

Вывинтите три винта Phillips #00 длиной 2 мм, расположенные на нижней стороне фотоаппарата.
Шаг 6

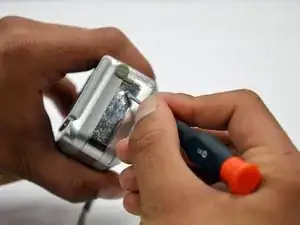

Удалите винт Phillips #00 длиной 4 мм, который находится на левой стороне фотоаппарата, если экран обращён к вам.
Шаг 7
Вывинтите винт Phillips #00 длиной 4 мм под резиновой заглушкой на правом торце фотоаппарата.
Шаг 8

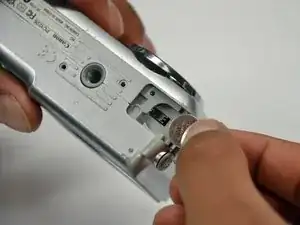

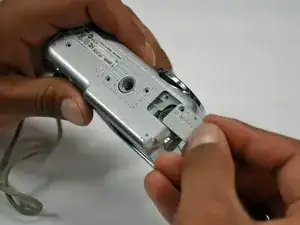

Снимите вторую крышку отсека батареи на нижней стороне фотоаппарата.
Извлеките серебряную батарейку из фотоаппарата.
Шаг 9

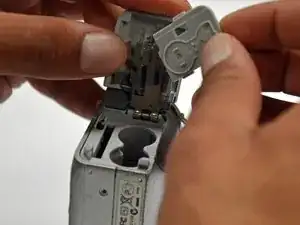

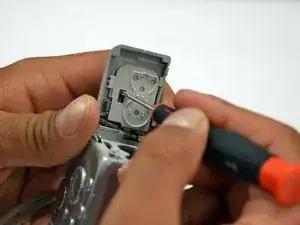

Вывинтите винт Phillips #00 длиной 4 мм внутри крышки, скрывающей отсеки для батареи и карты памяти.

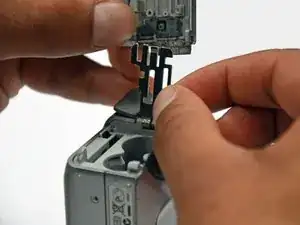

Снимите светло-серый пластиковый элемент.
Удалите пластиковую часть крышки отсека батареи. Металлическая часть останется прикреплённой.
Шаг 10

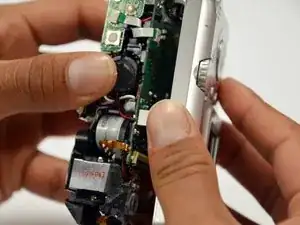

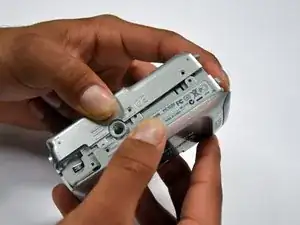

Слегка потяните за каждую боковую сторону корпуса. Он должен разомкнуться и отделиться.
Если он не разойдётся сразу — приложите чуть больше силы.
Не сдавайтесь!
Шаг 11

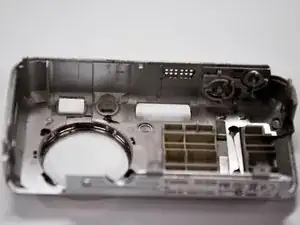

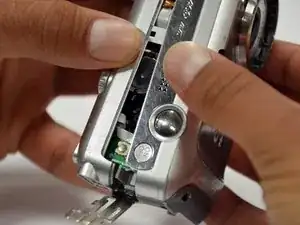

Снимите заднюю панель корпуса, потянув сверху.
Будьте осторожны при снятии панели. Снизу корпуса к задней панели подсоединён тонкий золотой шлейф.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
