Замена светодиодной платы щеточного ролика ORFELD EV-660-S222
Если светодиоды в щеточном ролике вашего ORFELD EV-600 вышли из строя, это руководство покажет вам, как их заменить. Светодиоды в щеточном ролике являются полезным инструментом для освещения темных мест при уборке. Пожалуйста, будьте осторожны при использовании паяльника.
Шаг 1
Разместите щеточный ролик верхней частью вниз, чтобы получить доступ к щетке.
Примените давление с помощью инструмента для открытия iFixit на боку с вкладкой оранжевой крышки, чтобы освободить щетку.
Шаг 2

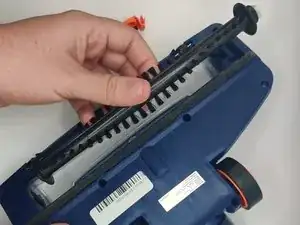

Вытяните щетку из ее гнезда с одной стороны за раз, чтобы удалить ее.
Шаг 3

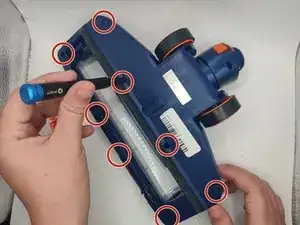

Удалите 11,5 мм винты, окружающие выемку для щетки, с помощью отвертки Phillips #0.

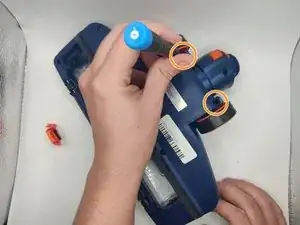

Удалите 11,5 мм винты, расположенные возле колес, с помощью отвертки Phillips #1.
Шаг 4

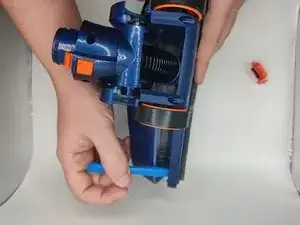

Используйте инструмент для открытия iFixit, чтобы приподнять крепление и освободить верхнюю часть руками.
Шаг 5

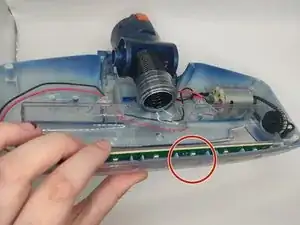

Вытащите светодиодную ленту руками или пинцетом, так как в верхней части ленты есть небольшое отверстие.
Шаг 6

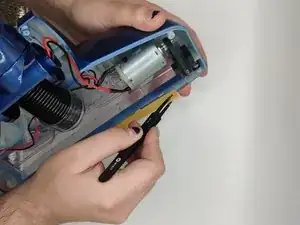

Используйте паяльник для удаления проводов.
Пожалуйста, примите необходимые меры предосторожности во время пайки и держите провода, которые вы паите, с помощью пинцета.
Чтобы припаяать новую плату, убедитесь, что красный провод находится на стороне светодиодов, а черный — на стороне без светодиодов.
Шаг 7

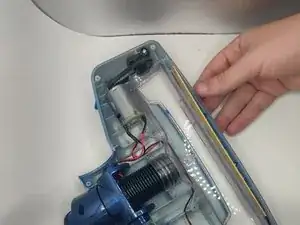

Осторожно вставьте новую плату. Убедитесь, что светодиоды совпадают с маленькими квадратами на передней части щетки. Если она не вставляется правильно с первого раза, продолжайте регулировать.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
