Замена аккумулятора Swiffer SweeperVac (PG3000)
В этом руководстве показано, где откручивать винты, как разъединить корпус устройства и как отсоединить неисправный аккумулятор от остальной электроники внутри.
Шаг 1

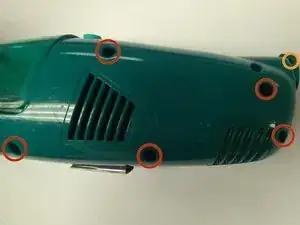

Открутите семь винтов длиной 17,95 мм на боковой стороне устройства.

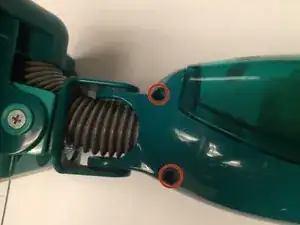

Открутите винт длиной 13,87 мм.
Шаг 2

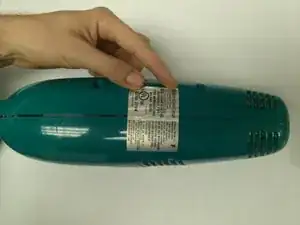

Найдите наклейку на задней стороне устройства. Возможно, она уже удалена.

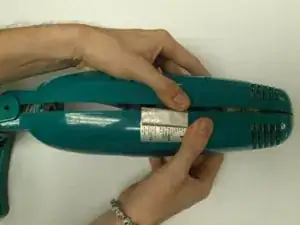

Если наклейка есть, отогните её с любой половины корпуса.

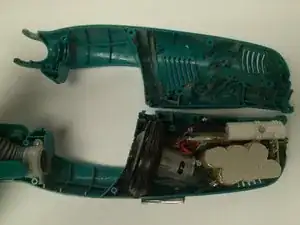

Шаг 3
Шаг 4

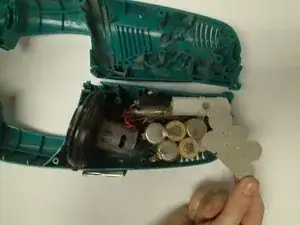

Снимите серебристую крышку аккумулятора с верхней части батареи.
Шаг 5

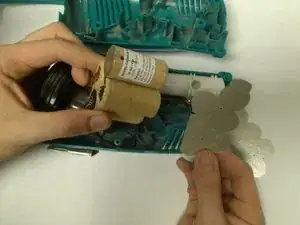

Поднимите присоединённый аккумулятор из устройства и положите его на поверхность.
Снимите вторую серебристую крышку аккумулятора с нижней части внутренней части устройства.
Шаг 6
С помощью лопатки надавите на защёлку на разъёме чёрного провода.
Пока держите защёлку под давлением, потяните чёрный провод от аккумулятора.
Шаг 7
С помощью лопатки надавите на защёлку на разъёме красного провода.
Пока держите защёлку под давлением, потяните красный провод от аккумулятора.
При установке нового аккумулятора нажимать на защёлки не нужно. Просто вставьте провода в соответствующие гнёзда нового аккумулятора.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
