Замена светодиодной платы индикатора заряда батареи ORFELD EV-660-S222
Если светодиоды индикатора заряда на вашем ORFELD EV-660 перегорели, это может сделать невозможным определение оставшегося заряда и времени работы пылесоса. Будьте осторожны при демонтаже проводов.
Шаг 1

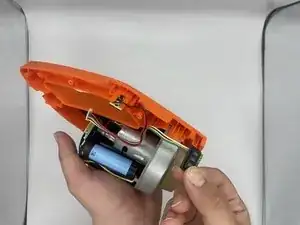

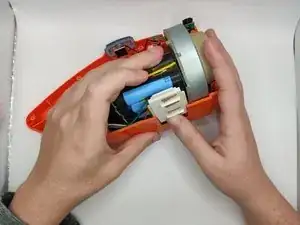

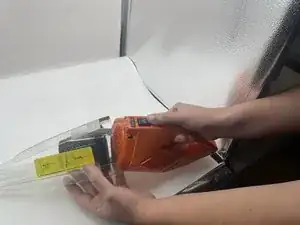

Отсоедините крышку от пылесоса и мотор, нажав кнопку выброса.
Шаг 2

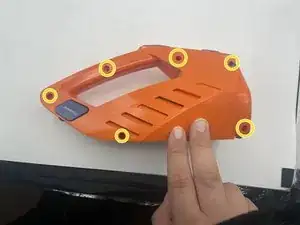

Положите пылесос на бок, чтобы винты были обращены к вам.

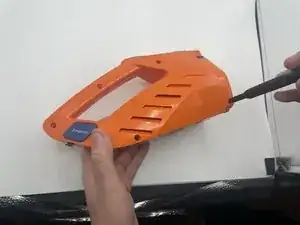

Удалите винты длиной 11.5 мм с помощью отвертки Phillips #1.
Шаг 3

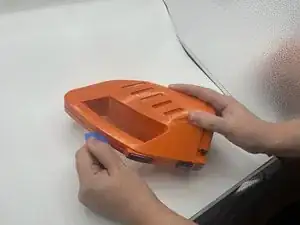

С помощью пинцета снимите наклейку, соединяющую две половины.
Используйте лопатку, чтобы аккуратно отделить верхнюю и нижнюю половины пылесоса.
Нажмите на синие кнопки рядом со сторонами светодиодов батареи, чтобы удалить верхнюю половину.
Шаг 4

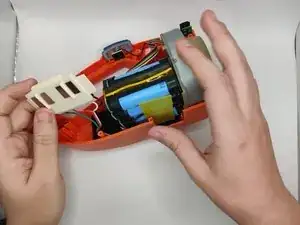

Вытяните порт зарядки.
Шаг 5

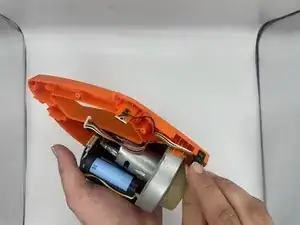

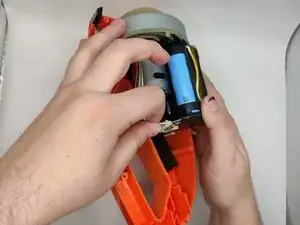

Немного поднимите батарею, чтобы открыть штыревые соединители.
Аккуратно отключите шестиштырьковый разъем, соединяющий кнопку питания и светодиоды батареи.
Шаг 6

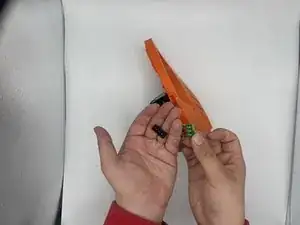

Вытяните светодиоды батареи из отсека.
Снимите пластиковую крышку светодиодов с платы светодиодов.
Шаг 7

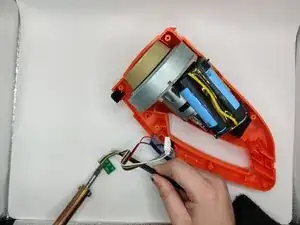

Удалите плату светодиодов от проводов.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
