Замена платы управления в пылесосе Shark Wandvac Power Pet WV410

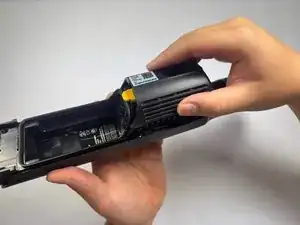

Сожмите защёлки у основания ручки, чтобы освободить батарею от пылесоса.

Вытяните батарею прямо из нижней части устройства.

Нажмите на жёлтую защёлку для открытия крышки пылесборника.

Резко потяните коробку фильтра вперёд, чтобы открыть доступ к фильтру.

Поднимите металлическое кольцо и извлеките тканевый фильтр из корпуса фильтра.

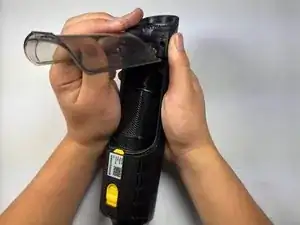

Откиньте чашку фильтра вверх и нажмите большим пальцем вниз, в направлении себя.

Вы услышите щелчок, когда она успешно освободится.

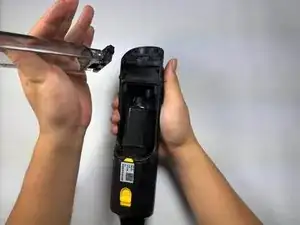

Снимите чашку.

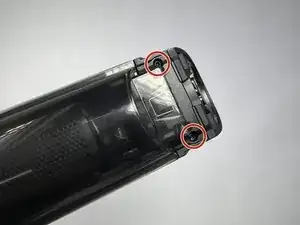

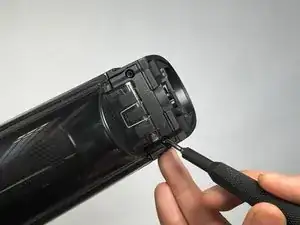

Используйте отвёртку Torx T3, чтобы выкрутить два винта, крепящие крышку пылесборника к пылесосу.

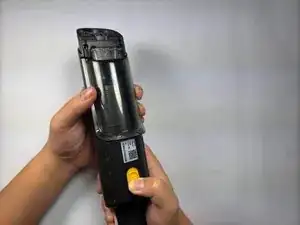

Нажмите и сдвиньте жёлтую кнопку освобождения вниз, чтобы открыть крышку пылесборника.

Снимите крышку пылесборника.

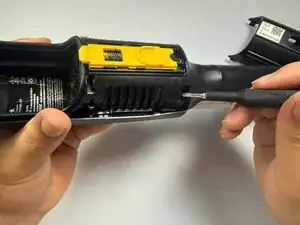

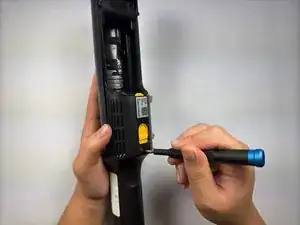

Используйте отвёртку Torx T3, чтобы выкрутить один винт рядом с жёлтой кнопкой сдвига крышки пылесборника.

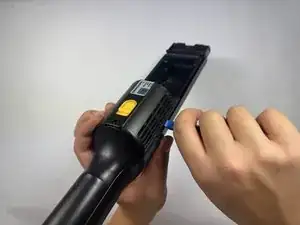

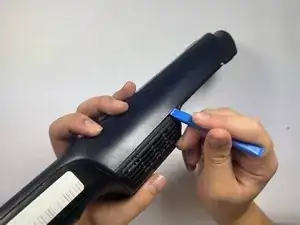

Используйте пластиковый инструмент для вскрытия, чтобы поддеть между стыками крышки жёлтой кнопки и рамой пылесоса и освободить защёлки, удерживающие их вместе.

Убедитесь, что вы освободили защёлки с обеих сторон крышки, чтобы не сломать их.

Снимите чёрную крышку.

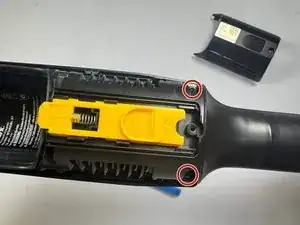

Используйте отвёртку Torx T3, чтобы выкрутить два винта.

Эти винты необходимо снять, чтобы безопасно снять тёмно-синюю крышку.

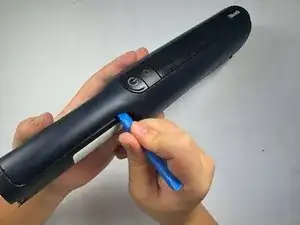

Подденьте по кромке тёмно-синюю крышку, чтобы снять её.

Тёмно-синяя крышка приклеена рядом с ручкой, поэтому осторожно действуйте, чтобы не расколоть крышку при снятии.

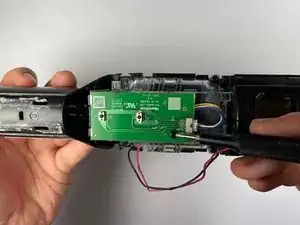

Используйте отвёртку Torx T3, чтобы выкрутить один винт, фиксирующий плату управления.

Не прикасайтесь и не царапайте плату управления.

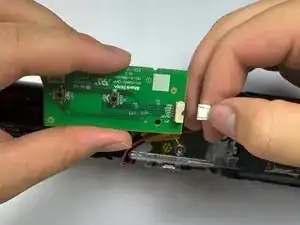

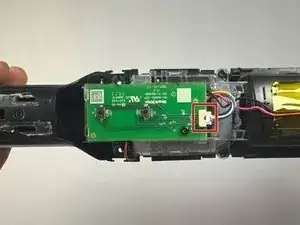

Нажмите по бокам разъёма и аккуратно потяните его из гнезда, чтобы отключить кабель от платы управления.

Не тяните за проводной кабель, это может повредить разъём или вырвать провода.

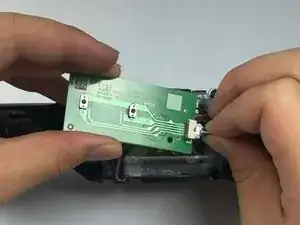

Снимите плату управления с пылесоса.
