Замена сетевого шнура Mr. Coffee BVMC-SJX33GT

Переверните кофеварку так, чтобы основание было обращено вверх.

Найдите семь винтов длиной 13,5 мм, закрепляющих основание на кофеварке.

Выверните винты крестовой отверткой #2.

Используйте отвертку с магнитным наконечником, чтобы легче извлечь три винта сзади и два посередине.

Передние два винта являются защитными: у них шестигранная звездообразная форма с выступающей ямкой в центре, чтобы предотвратить случайное вскрытие устройства непрофессионалами. (вероятно, по требованию юридического отдела Sunbeam, владельца Mr. Coffee.) Для их удаления потребуется битка безопасности, а не крестовая отвертка.

Поднимите основание и снимите его.

Если основание заедает по краю, не тяните под углом. Аккуратно тяните прямо вверх, скользя пальцем вдоль кромки, чтобы защёлки вышли на свободу.

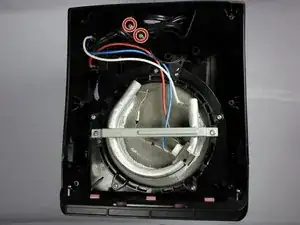

Найдите металлические хомуты.

С помощью плоскогубцев или пальцев сдвиньте хомуты от отверстия трубки.

Все последующие шаги, касающиеся резиновых шлангов, следует выполнить для обоих шлангов.

С помощью пластикового монтажного инструмента ослабьте резиновый шланг с металлической трубки.

После ослабления захватите шланг и потяните его с металлической трубки.

Сдвиньте металлические хомуты с шлангов.

Найдите другой набор металлических хомутов.

С помощью тонкогубцев или пальцев снимите эти хомуты, сжав их и сдвинув вверх по трубам.

Захватите шланги и потяните их прямо вверх и наружу.

Найдите два винта длиной 11,5 мм, фиксирующие пластиковый кронштейн.

Выверните винты крестовой отверткой #2 и снимите кронштейн.

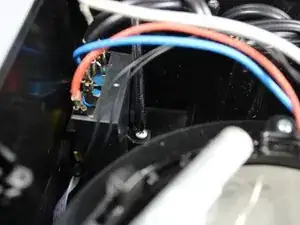

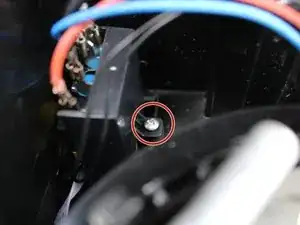

Найдите винт 11,5 мм под белым, красным и синим проводами. Винт расположен вдоль боковой стороны кофеварки примерно на четыре дюйма внутрь от края основания.

Выверните винт крестовой отверткой #2 и удалите его.

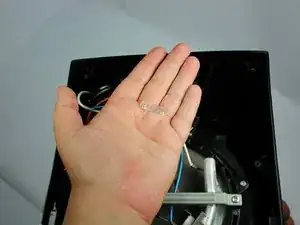

Отвертка с магнитным наконечником облегчит извлечение винта.

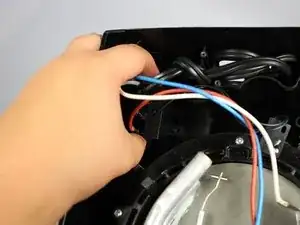

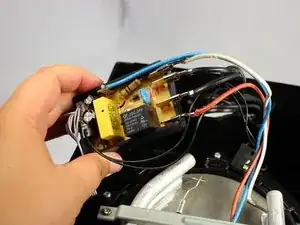

Возьмите соединительную коробку за корпус и вытащите её в поле зрения.

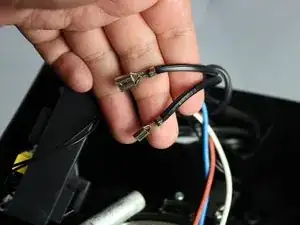

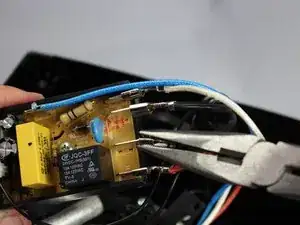

Держась за соединительную коробку, с помощью тонкогубцев вытащите чёрные провода из коробки.

Заводите плоскогубцы только на металлическую часть разъёма, НЕЛЬЗЯ захватывать частично оголённый провод.

Тяните разъём прямо наружу. Если потянуть под углом, вы рискуете сломать разъём или другие подключённые компоненты. Разъём останется прикреплённым к электрической части кофеварки, как показано красным прямоугольником на втором фото.

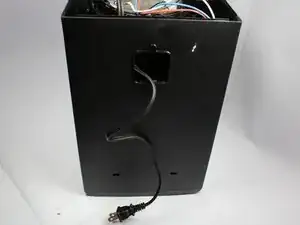

Поверните кофеварку так, чтобы задняя часть была обращена к Вам.

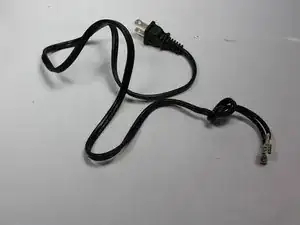

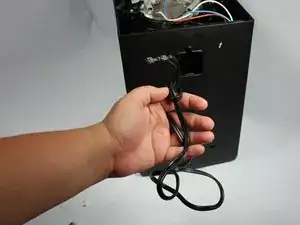

Вытащите шнур через заднее окно.
