Замена аккумулятора Shark UltraCyclone CH951 U4
В этом руководстве показано, как безопасно извлечь и заменить аккумулятор в пылесосе Shark UltraCyclone CH951. Аккумулятор обеспечивает 15 минут работы после 6 часов зарядки. Если аккумулятор не удерживает заряд в течение этого времени или вообще не заряжается, возможно, его нужно заменить. Аккумулятор подключён к мотору и должен быть вынут вместе с ним из пылесоса. Это задача средней сложности.
Примечание: Если видны оголённые провода или какие‑либо дефекты, действуйте осторожно, так как могут быть другие неисправности, представляющие риск.
Шаг 1

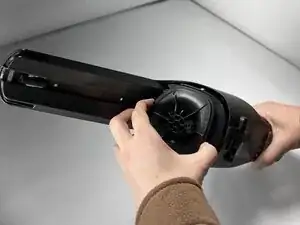

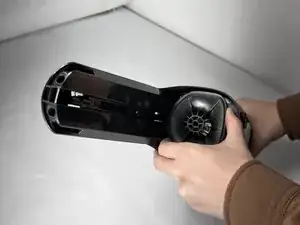

Нажмите кнопку сброса контейнера для пыли и аккуратно оттяните контейнер от корпуса пылесоса.
Шаг 2
Используя отвертку Torx TR9, открутите два винта длиной 8,7 мм, которые находились за контейнером для пыли.
Шаг 3
Снимите два винта длиной 12,2 мм под кнопкой контейнера для пыли, используя отвертку Torx TR9.
Шаг 4
Удалите винт длиной 13,9 мм под портом зарядки, используя отвертку Torx TR9.
Шаг 5
С помощью отвертки Torx TR9 выкрутите два винта длиной 11,6 мм, которые удерживают внешний мотор на месте.
Они расположены под местом, где ранее находился контейнер для пыли, и над внешним мотором.
Шаг 6

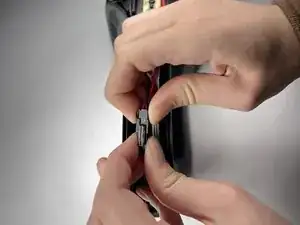

Проведите инструментом iFixit Opening Tool под кожухом вдоль корпуса пылесоса, пока оболочка не будет снята, начиная примерно от порта для насадок и двигаясь в сторону порта зарядки.
При необходимости приложите лёгкую силу.
Шаг 7

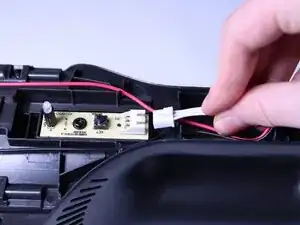

Нажмите на место соединения белого провода и отсоедините его.
Разъём выглядит как белая защёлка. Нажмите на край, чтобы вынуть её.
Шаг 8

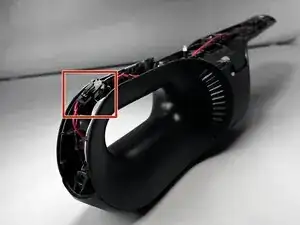

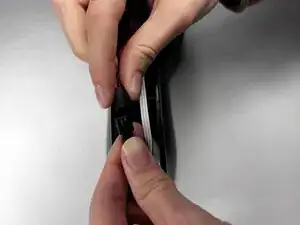

Отсоедините красный провод, надавив и аккуратно раздвинув две части разъёма.
Шаг 9
Осторожно потяните внешний мотор.
К нему будут прикреплены провода, которые ранее были отсоединены и должны пройти через ручку пылесоса. Выполняйте этот шаг аккуратно, чтобы не повредить провода.

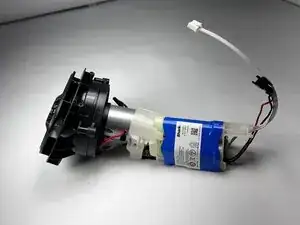

Снимите внешний мотор, соединённый с внутренним мотором и аккумулятором.
Шаг 10

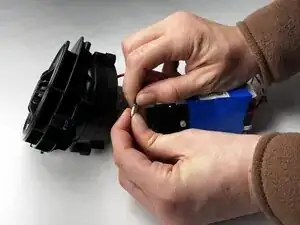

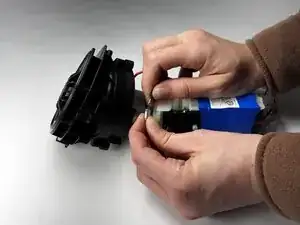

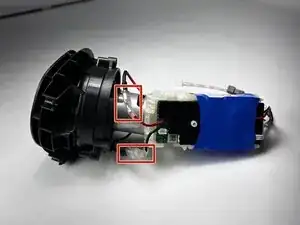

Сожмите прозрачный резиновый чехол на двух проводах и аккуратно разъедините их, чтобы отсоединить оба провода.
Шаг 11
При покупке замены большинство поставок приходит в синей ленте, которая также включает новую плату мотора.
Заключение
Для обратной сборки выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
