Замена привода мотора Eureka SuctionSeal Pet
Приводной мотор пылесоса Eureka SuctionSeal Pet — источник всей мощности устройства. Этот компонент отвечает как за создание всасывания, так и за передачу вращения на щеточный вал через приводной вал, присоединённый к мотору. При выходе мотора из строя из‑за старения или электрической/механической неисправности пылесос может перестать работать должным образом. Следуя этому руководству, вы замените неисправный мотор на новый.
Шаг 1
Отверните четыре винта 19 мм крестовой отверткой Phillips №2.
Снимите крышку насадки, поднимите её от корпуса насадки пылесоса.
Шаг 2
Поднимите язычок крышки S‑ремня.
Шаг 3
Начиная с нижней части S‑ремня, поверните ремень от колеса.
Поднимите S‑ремень с нижнего ролика и снимите с вала мотора, сдвинув ремень между валом мотора и стенкой корпуса насадки.
Шаг 4

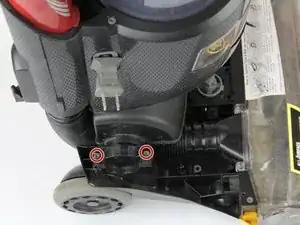

Отверните два винта 19 мм отверткой Torx T20.
Снимите фиксирующий кронштейн насадки.
Потяните вниз шланг, чтобы снять его с корпуса.

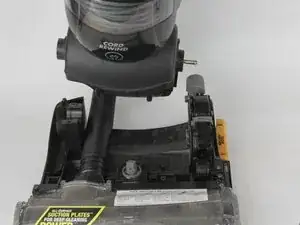

Отделите корпус пылесоса от насадки, подняв корпус вверх.
Шаг 5

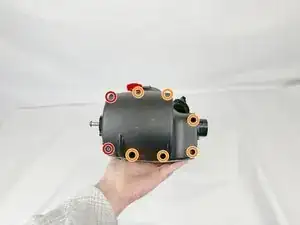

Отверните два винта 28 мм, удерживающие кронштейн крышки мотора, отверткой Torx T20.

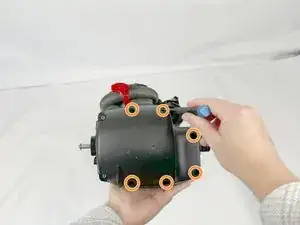

Отверните оставшиеся шесть винтов 19 мм отверткой Torx T20.
Два внешних винта 19 мм расположены глубже в крышке и для их извлечения может потребоваться удлинитель.
Шаг 6

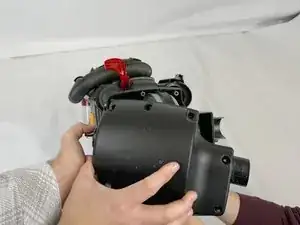

Снимите крышку корпуса мотора, чтобы открыть доступ к приводному мотору.
Шаг 7
Перед касанием электрических компонентов убедитесь, что пылесос отключён от сети.

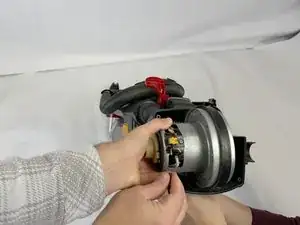

Отсоедините электрический разъём, подающий питание на мотор.

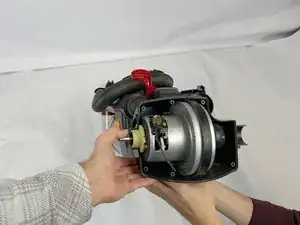

Снимите второй аналогичный электрический разъём с задней стороны мотора.
Заключение
Для повторной сборки следуйте этим инструкциям в обратном порядке.
