Замена материнской платы внутри ручки Hoover LiNX
Этот гид покажет вам, как разобрать ручку и заменить материнскую плату. Вам может потребоваться сделать это, если устройство включается, но не запускается. Не забудьте извлечь аккумулятор из устройства.
Шаг 1

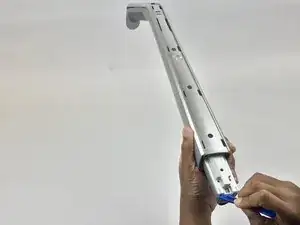

Удалите единственный винт Phillips #1 длиной 15 мм из ручки.
Шаг 2

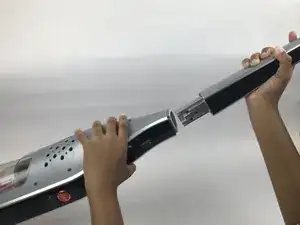

Снимите ручку, потянув ее вверх.
Шаг 3

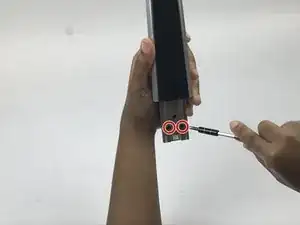

Удалите два винта Phillips #1 длиной 15 мм из ручки.
Шаг 4

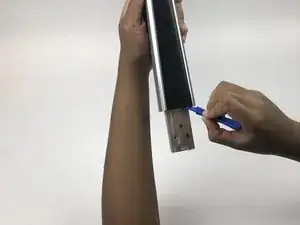

Используйте пластиковый инструмент для открытия, чтобы осторожно поддеть черную крышку ручки.
Шаг 5

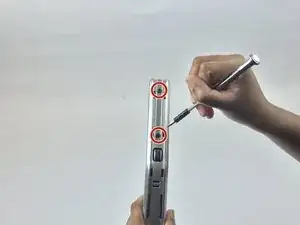

Удалите пять черных винтов Phillips #1 длиной 15 мм из ручки.
Шаг 6

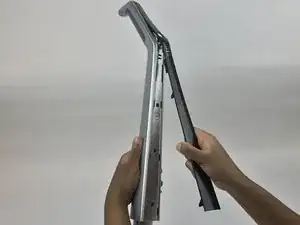

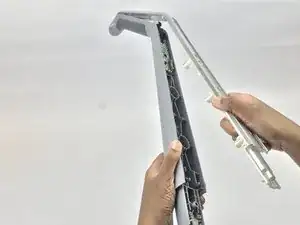

Снимите серебряную пластиковую крышку с помощью пластикового инструмента для открытия.
Шаг 7

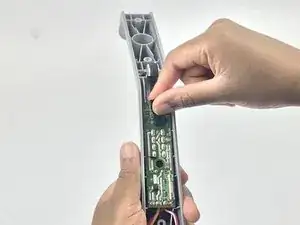

Удалите черную резиновую крышку с материнской платы.
Шаг 8

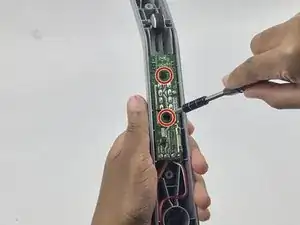

Удалите два винта Phillips #1 длиной 8 мм с материнской платы.
Шаг 9

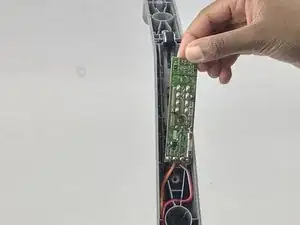

Осторожно извлеките материнскую плату с прикрепленными проводами.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
