Замена термовой предохранителя в Eureka SuctionSeal 2.0 Pet

Установите устройство вертикально так, чтобы вал щётки был ближе к Вам.

Поднимите защёлку в верхней части контейнера для пыли.

Наклоните верхнюю часть контейнера вперёд и потяните на себя, чтобы снять контейнер с устройства.

Найдите серую крышку выхлопного фильтра в верхней части основания пылесоса.

Сожмите две защёлки в средней части крышки фильтра и поверните против часовой стрелки.

Поднимите крышку и снимите её с пылесоса.

С помощью двух пальцев поднимите и отстегните две передние защёлки башни. Они находятся у основания башни.

Поднимите и отстегните защёлку на задней части башни.

Крепко поднимите башню вверх и выньте её из основания.

Крышку выхлопного фильтра можно заменить после снятия башни. Это не повлияет на дальнейшие шаги.

Снимите четыре винта 20 мм на верхней части крышки головки пылесоса, используя отвёртку JIS 1.

Поверните головку пылесоса так, чтобы её задняя часть была обращена к Вам.

Нажмите педаль отпирания ручки.

Поверните верхнюю часть крышки мотора вниз, удерживая педаль отпирания нажатой.

Крышка мотора должна поворачиваться из вертикального положения назад к полу, как если бы ручка всё ещё была прикреплена.

Найдите две защёлки на задней части крышки.

Поднимите защёлки и снимите крышку с устройства.

Найдите сборку защёлки ремня. Она будет справа от Вас, когда вал щётки обращён к Вам.

Снимите два винта 20 мм с помощью отвёртки JIS 1.

Поднимите сборку защёлки ремня вверх и снимите её с пылесоса.

Возьмитесь за вал щётки с обеих сторон.

Поднимите правую сторону вала щётки.

Поднимите левую сторону вала щётки и полностью снимите его с рамы.

Отсоедините вал щётки от ремня и удалите вал щётки из пылесоса.

Поверните ремень так, чтобы передняя часть оказалась над валом мотора.

Поверните ремень в сторону от себя, позволяя узкой стороне ремня проскользнуть между валом мотора и вертикальным стержнем.

Отсоедините ремень от вала мотора.

Поверните крышку мотора в вертикальное положение до щелчка педали и до тех пор, пока крышка не перестанет вращаться в обоих направлениях.

Снимите нижний выхлопной фильтр.

Используя шестигранную биту 3.0, отвинтите два винта 20 мм на верхней части стойки контейнера для пыли.

Снимите стойку контейнера для пыли.

Нажмите педаль отпирания ручки и поверните крышку мотора вниз до полного положения лёжа.

Используя шестигранную биту 3.0, отвинтите три винта 20 мм на передней части крышки мотора.

Отверстия под винты будут видны только если крышка мотора полностью опущена вниз.

Переверните пылесос так, чтобы его нижняя часть была обращена вверх.

Используя шестигранную биту 3.0, отвинтите два винта 20 мм на нижней части крышки мотора.

Два отверстия под винты будут доступны только если педаль отпирания ручки отпущена и крышка мотора повернута вниз.

Переверните пылесос так, чтобы он встал в нормальное положение и передняя часть крышки мотора была обращена к Вам.

Вставьте металлическую лопатку или пластиковый инструмент для вскрытия в шов крышки с правой или левой стороны.

Подденьте крышку вверх, перемещая инструмент по шву, отделяя верхнюю половину крышки мотора от нижней.

При разделении крышки будут слышны отдельные щелчки.

Ухватитесь за выпускной клапан в верхней части крышки мотора.

Поднимите левую сторону выпускного клапана, затем потяните правую сторону вверх, чтобы разъединить крышку мотора.

При разъединении крышки будут слышны отчетливые щелчки.

Разъединение крышки требует сильного рывка. Возможно, потребуется помощь второго человека для разъединения крышки.

При снятии крышки держите её как можно ближе к мотору. К верхней части крышки прикреплен короткий провод. Провод может повредиться, если крышку отвести слишком далеко.

Убедитесь, что пылесос отключен от сети, прежде чем прикасаться к внутренним компонентам.

Ухватитесь за белый провод, который соединяет выключатель питания с мотором. Подойдите как можно ближе к месту соединения с мотором.

Сильно потяните, чтобы отсоединить провод от мотора.

Черный провод соединяет крышку с мотором. Будьте осторожны, чтобы этот провод оставался подключенным и не был поврежден при снятии мотора.

Поднимите левую сторону мотора.

Сдвиньте мотор влево, выдвигая вал мотора из его круглого кожуха.

Полностью отделите мотор от основания пылесоса.

Убедитесь, что устройство отключено от сети, прежде чем прикасаться к внутренним компонентам.

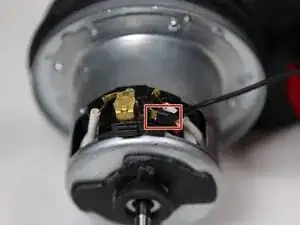

Ухватитесь за черный провод, который соединяет термопредохранитель с мотором. Подойдите как можно ближе к месту соединения с мотором.

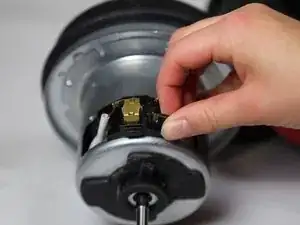

Сильно потяните провод, чтобы отсоединить его от мотора.

Проследите черный провод термопредохранителя до точки его соединения с крышкой мотора.

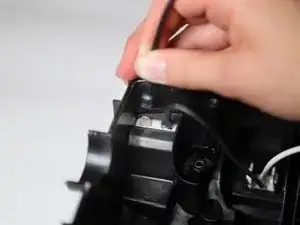

Ухватитесь за черный провод в месте соединения термопредохранителя с крышкой мотора.

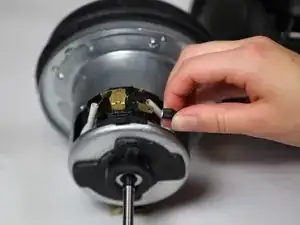

Сильно потяните провод от крышки мотора, чтобы снять термопредохранитель.
