Замена мотора Eureka SuctionSeal 2.0 Pet

Установите устройство в вертикальное положение так, чтобы вал щётки был ближе всего к Вам.

Поднимите защёлку в верхней части контейнера для пыли.

Наклоните верхнюю часть контейнера для пыли вперёд и потяните на себя, снимите контейнер с устройства.

Найдите серую крышку выхлопного фильтра в верхней части основания пылесоса.

Схватите две защёлки в середине крышки фильтра и поверните против часовой стрелки.

Поднимите крышку и снимите её с пылесоса.

С помощью двух пальцев потяните вверх и отщёлкните две передние защёлки основной стойки. Они расположены у основания стойки.

Потяните вверх и отщёлкните защёлку на задней части стойки.

Сильно поднимите стойку пылесоса вверх и выньте её из держателя.

Крышку выхлопного фильтра можно заменить после снятия стойки. Это не повлияет на последующие шаги.

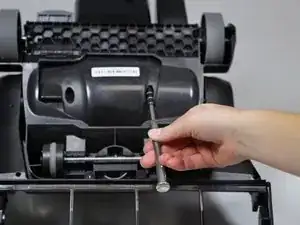

Снимите четыре винта 20 мм сверху крышки головки пылесоса с помощью отвёртки JIS 1.

Поверните головку пылесоса так, чтобы её задняя часть была обращена к Вам.

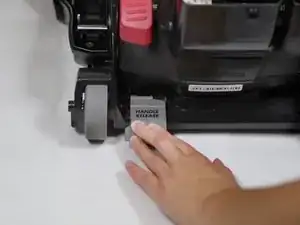

Нажмите педаль разблокировки ручки.

Поверните верхнюю часть крышки мотора вниз, одновременно нажимая на педаль разблокировки.

Крышка мотора должна повернуться из вертикального положения назад к земле, как если бы ручка всё ещё была прикреплена.

Найдите две защёлки на задней части крышки.

Поднимите защёлки и снимите крышку с устройства.

Найдите узел защёлки ремня. Он будет справа от Вас, когда вал щётки обращён к Вам.

Снимите два винта 20 мм с помощью отвёртки JIS 1.

Поднимите узел защёлки ремня вверх и извлеките его из пылесоса.

Возьмитесь за вал щётки за оба конца.

Поднимите правую сторону вала щётки вверх.

Поднимите левую сторону вала щётки вверх и полностью извлеките его из рамы.

Отделите вал щётки от ремня и выньте вал щётки из пылесоса.

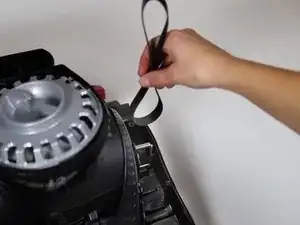

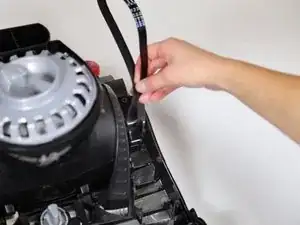

Поверните ремень так, чтобы его передняя часть оказалась над валом мотора.

Поверните ремень от себя, позволяя узкой стороне ремня проскользнуть между валом мотора и вертикальным штифтом.

Отделите ремень от вала мотора.

Поверните крышку мотора в вертикальное положение до щелчка педали и пока крышка не перестанет вращаться в обе стороны.

Снимите нижний выхлопной фильтр.

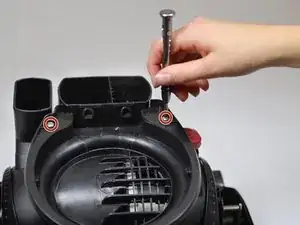

Используйте биту шестигранника 3.0, чтобы открутить два винта 20 мм на вершине подставки контейнера для пыли.

Снимите подставку контейнера для пыли.

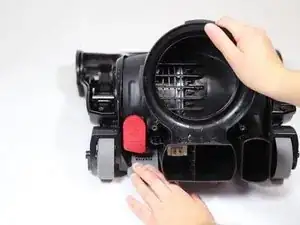

Нажмите педаль разблокировки ручки и поверните крышку мотора вниз до полного откидывания.

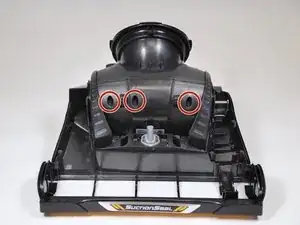

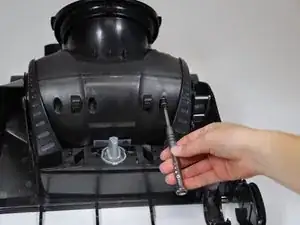

Используйте биту шестигранника 3.0, чтобы открутить три винта 20 мм спереди крышки мотора.

Отверстия для винтов будут видны только если крышка мотора полностью повернута вниз.

Переверните пылесос так, чтобы нижняя сторона устройства была обращена вверх.

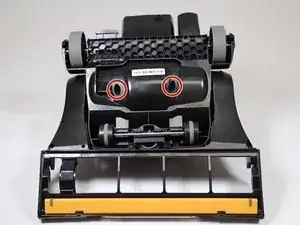

Используйте биту шестигранника 3.0, чтобы открутить два винта 20 мм на дне крышки мотора.

Два отверстия для винтов будут доступны только если педаль разблокировки ручки всё ещё нажата и крышка мотора повернута вниз.

Переверните пылесос так, чтобы он снова стоял вертикально, лицом к Вам была передняя часть крышки мотора.

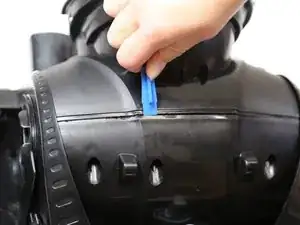

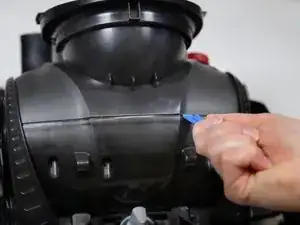

Вставьте металлическую лопатку или пластиковый монтажный инструмент в правую или левую часть шва крышки.

Подденьте вверх, продвигая инструмент вдоль крышки, отделяя верхнюю половину крышки мотора от нижней половины.

При разделении крышки будут слышны характерные щелчки.

Удерживайте выпускной клапан в верхней части крышки мотора.

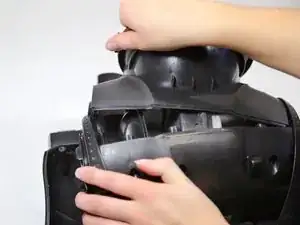

Поднимите левую сторону выпускного клапана, затем потяните правую сторону вверх, чтобы разъединить крышку мотора.

При разъединении крышки будут слышны щелчки.

Для разъединения крышки требуется сильное усилие. Возможно, потребуется, чтобы кто‑то помог Вам разъединить крышку.

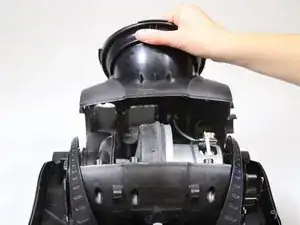

При снятии крышки держите её как можно ближе к мотору. К верхней части крышки подведён короткий провод, соединяющий её с мотором. Провод может повредиться, если крышку отвести слишком далеко.

Перед касанием внутренних частей убедитесь, что пылесос отключён от сети.

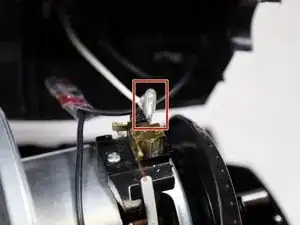

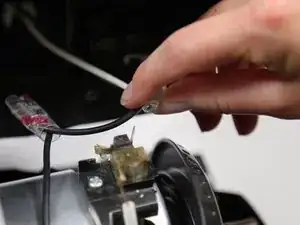

Ухватитесь за белый кабель, соединяющий выключатель питания с мотором. Подойдите как можно ближе к месту подключения к мотору.

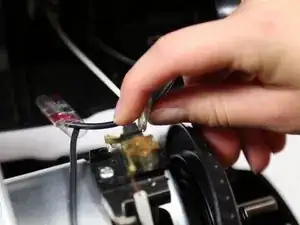

Резко потяните, чтобы отсоединить кабель от мотора.

Есть чёрный провод, соединяющий крышку с мотором. Будьте осторожны, чтобы сохранить этот провод подключённым и неповреждённым при снятии мотора.

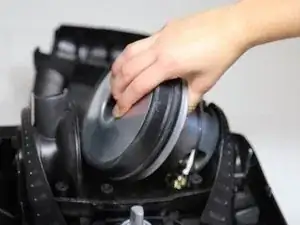

Поднимите левую сторону мотора.

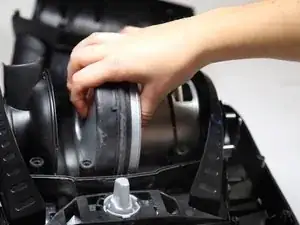

Сдвиньте мотор влево, выталкивая вал мотора из его круглого кожуха.

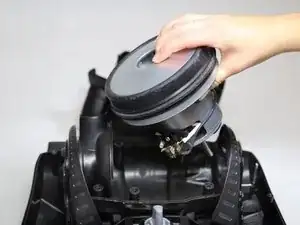

Полностью отделите мотор от основания пылесоса.
