Замена электродвигателя EBK340

Очень неприятно носить электродвигатель, когда он не защелкивается. Обычно это вызвано износом пластикового соединения, которое можно заменить.

Шаг 1

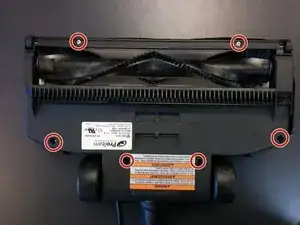

Установите устройство так, чтобы щетки были направлены вверх и были видны.

Снимите 6 внешних винтов: 2 на краю щелевого отверстия и 4 ближе к колесам.

Переверните устройство.

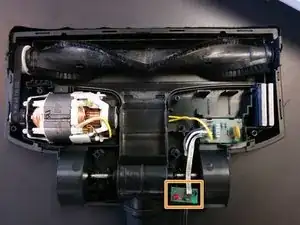

Осторожно снимите крышку.

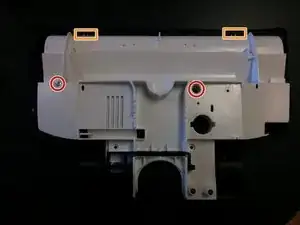

Открутите 2 винта, указанные на изображении, один виден, другой находится в глубоком отверстии.

Осторожно снимите крышку. Будьте внимательны, чтобы не перекрутить пластиковые зубья, показанные оранжевым.

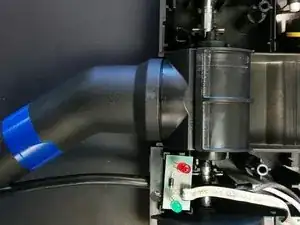

Осторожно поднимите два светодиода вверх и в стороны на данный момент.

Аккуратно вынимите дефектное соединение.

Вставьте новое соединение.

Верните светодиоды в выемки, которые удерживают их плату.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
