Замена мотора щётки Bissell SpotBot Pet
В этом руководстве пошагово показано, как заменить сломанный или неисправный мотор щётки на Bissell SpotBot Pet и вернуть устройство в рабочее состояние.
Шаг 1

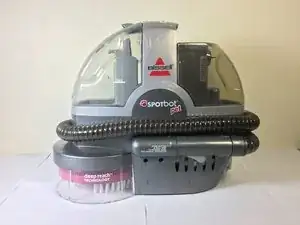

Сначала установите Bissell SpotBot Pet на ровную поверхность, чтобы начать ремонт.
Шаг 2

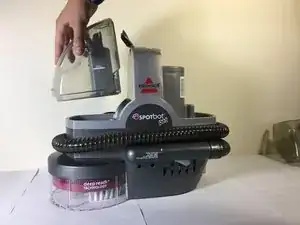

Поднимите правый контейнер вертикально, чтобы снять его с пылесоса.
Шаг 3

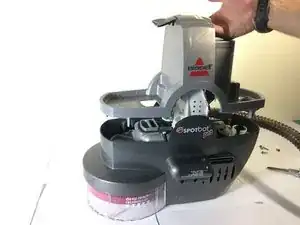

Осторожно поднимите защёлку на верхней части пылесоса, затем поднимите левый контейнер прямо вверх, чтобы освободить его.
Шаг 4

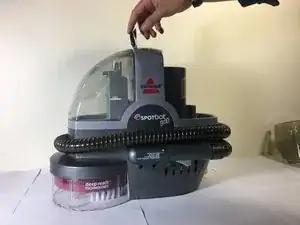

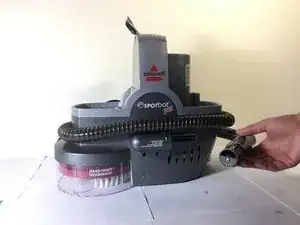

Снимите трубку с пылесоса, вытянув её из держателя на боковой стороне.
Шаг 5

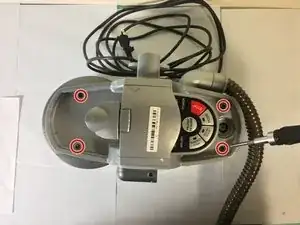

Открутите 4 винта на верхней части устройства и аккуратно поднимите верхнюю половину вверх.
Шлейфовый кабель всё ещё прикреплён к нижней стороне верхней половины.
Шаг 6

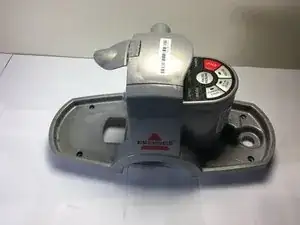

Отключите шлейфовый кабель, соединяющий нижнюю половину с панелью управления на верхней половине. Затем отложите верхнюю половину в сторону.
Шаг 7

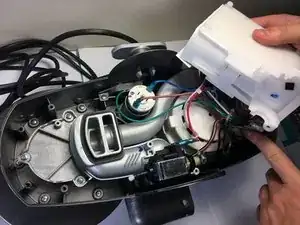

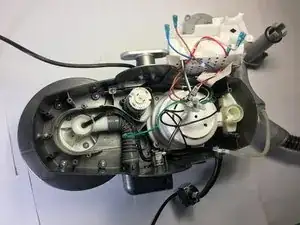

Открутите винт рядом с белым пластиковым корпусом жгута проводов. Это позволит отложить белый корпус в сторону.
Шаг 8
Открутите винты на пластиковом держателе с правой стороны устройства. После этого снимите пластиковый держатель с пылесоса.

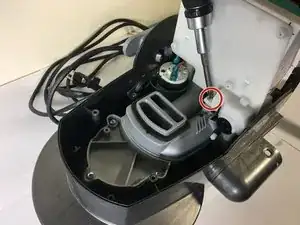

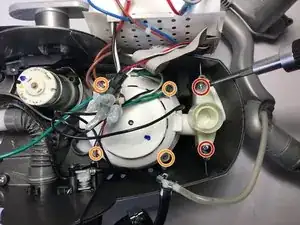

Открутите винты, которыми мотор всасывания крепится к устройству, как показано.
Шаг 9
Отключите провода, отсоединив участок, соединяющий мотор с жгутом проводки.
Шаг 10

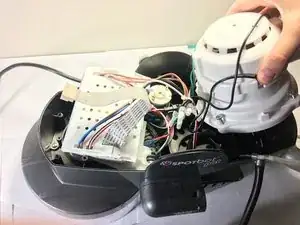

Поднимите белый мотор всасывания с правой стороны устройства. Поднимите его прямо вверх и отложите в сторону от пылесоса.
Шаг 11

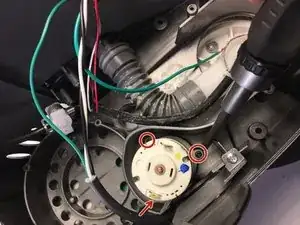

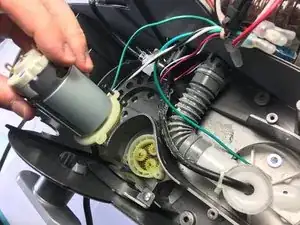

Открутите винты крепления мотора щётки, как показано; этот мотор управляет автоматическим механизмом чистки.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
