Замена платы управления питанием Shark UltraCyclone CH951 U4
В этом руководстве приведены инструкции по замене платы управления питанием. Время работы батареи Shark UltraCyclone CH951 — 15 минут при 6 часах зарядки. Если вы заметили, что пылесос совсем не включается или не держит включение при полной зарядке, возможно, потребуется заменить переключатель питания.
Обратите внимание, что необходимо сначала отключить батарею, поскольку работа с электрическими компонентами может быть потенциально опасной. Однако всю батарею полностью удалять не требуется.
Шаг 1
Нажмите кнопку освобождения контейнера для пыли и аккуратно оттяните контейнер от корпуса пылесоса.
Шаг 2
С помощью отвертки Torx TR9 удалите два винта 8,7 мм, ранее находившихся за контейнером для пыли.
Шаг 3
Удалите два винта 12,2 мм под кнопкой контейнера для пыли с помощью отвертки Torx TR9.
Шаг 4
Удалите винт 13,9 мм под портом зарядки с помощью отвертки Torx TR9.
Шаг 5
Используйте отвертку Torx TR9, чтобы удалить два винта 11,6 мм, которые крепят внешний мотор.
Они находятся под местом, где ранее был контейнер для пыли, и над внешним мотором.
Шаг 6
Подведите инструмент iFixit под корпус вдоль корпуса пылесоса до снятия оболочки, начиная примерно от порта для присоединения и скользя вниз в сторону порта зарядки.
При необходимости приложите лёгкое усилие.
Шаг 7

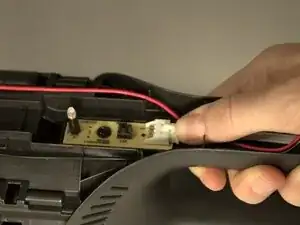

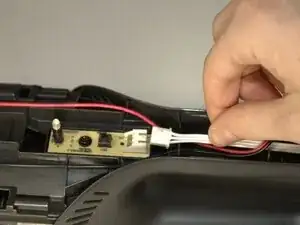

Нажмите на точку соединения белого провода и отсоедините его.
Разъём выглядит как белая защёлка. Нажмите на край, чтобы вывести её из зацепления.
Шаг 8

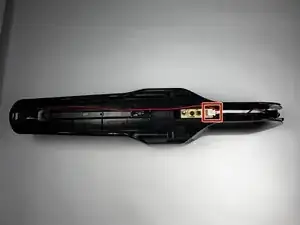

Удалите винт 8,7 мм в центре платы управления кнопкой.
Шаг 9

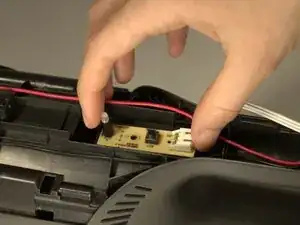

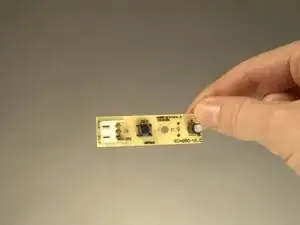

Снимите плату, используя пальцы, подденьте компонент и поднимите его из корпуса устройства.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
