Замена мотора Shark UltraCyclone CH951 U4

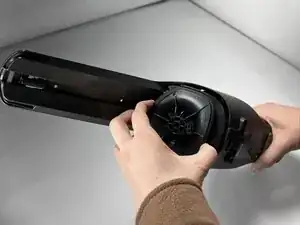

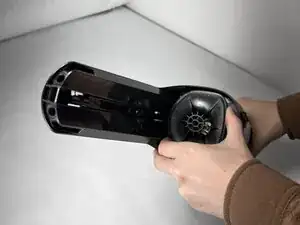

Нажмите кнопку открытия контейнера для пыли и аккуратно оттяните контейнер от корпуса пылесоса.

Используйте отвертку Torx TR9, чтобы выкрутить два винта длиной 8,7 мм, расположенных за контейнером для пыли.

Снимите два винта длиной 12,2 мм под кнопкой контейнера для пыли с помощью отвертки Torx TR9.

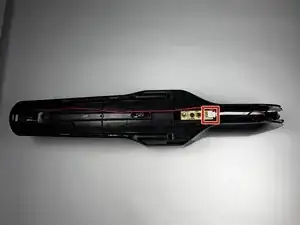

Снимите винт длиной 13,9 мм под разъёмом зарядки с помощью отвертки Torx TR9.

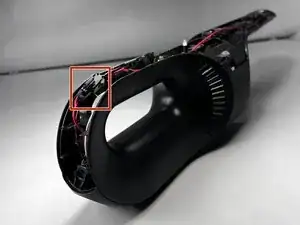

Используя отвертку Torx TR9, выкрутите два винта длиной 11,6 мм, фиксирующие внешний мотор.

Они расположены под местом, где ранее был контейнер для пыли, и над внешним мотором.

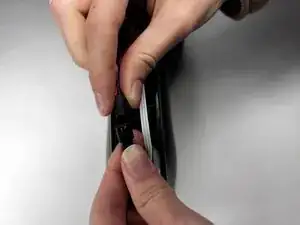

Проведите инструмент для открытия iFixit под корпусом вдоль корпуса пылесоса, пока оболочка не снимется, начиная около порта крепления и скользя вниз в сторону разъёма зарядки.

При необходимости примените лёгкое усилие.

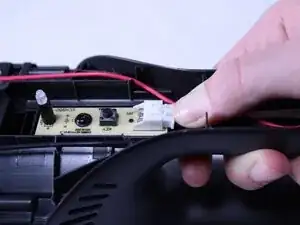

Нажмите на точку соединения белого провода и отсоедините его.

Разъём выглядит как белая защёлка. Надавите на край, чтобы вытащить её из посадочного места.

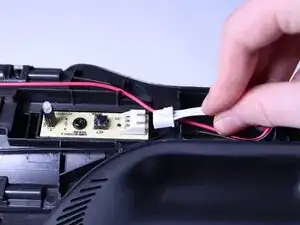

Отсоедините красный провод, сжимая каждую сторону и аккуратно раздвигая две половины.

Аккуратно потяните внешний мотор.

Ранее отсоединённые провода будут прикреплены и должны пройти через ручку пылесоса. Выполняйте этот шаг осторожно, чтобы не повредить провода.

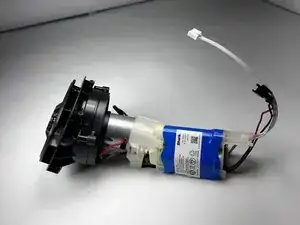

Снимите внешний мотор, он присоединён к внутреннему мотору и аккумулятору.

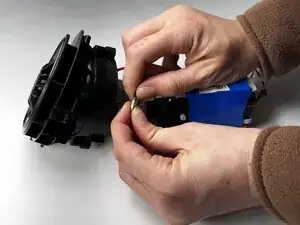

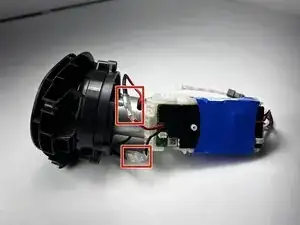

Сожмите прозрачный резиновый чехол на двух проводах и аккуратно разъедините их, чтобы отключить оба провода.

При покупке запасной части большинство поставляемых деталей будет уже присоединено к аккумулятору и новой плате мотора.
