Замена платы переключателя Cuisinart Smart Stick CSB-75
Данное руководство покажет вам, как заменить плату переключателя внутри вашего Cuisinart Smart Stick. Если устройство не получает питание, плата переключателя может не работать.
Шаг 1

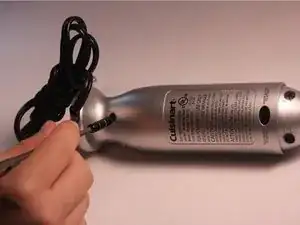

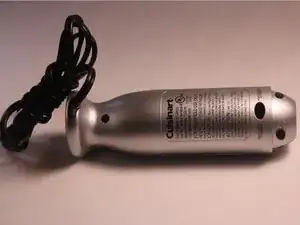

На задней части корпуса мотора расположены три крышки для винтов. Чтобы удалить три серые крышки, используйте отвертку с плоским лезвием (1,0 мм или 1,5 мм).
После того как вы их снимете, винты будут видны.
Шаг 2

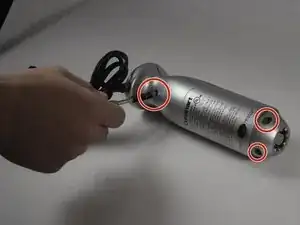

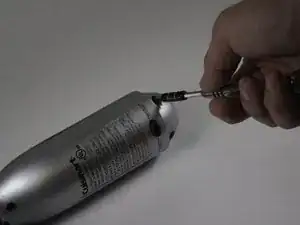

Удалите три винта Phillips PH#2 размером 13,3 мм.
Шаг 3

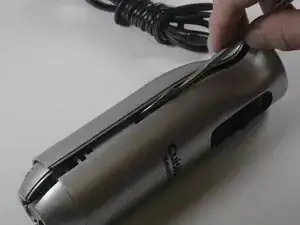

Откройте Cuisinart, используя пластиковый инструмент для открывания.
Металлический инструмент с плоским лезвием отлично подходит для серьезного открытия, но старайтесь использовать обычный черный нейлоновый инструмент или пластиковый инструмент, когда это возможно.
Обязательно открывайте возле защелок смарт-стика для удобства.
Шаг 4

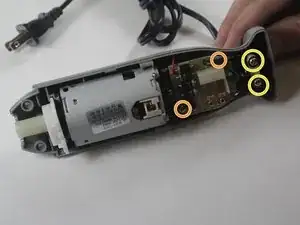

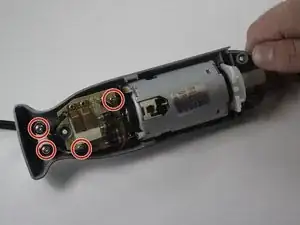

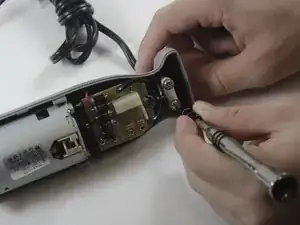

Отвинтите 4 винта внутри.
Удалите 2 винта Phillips PH#2 размером 13,3 мм.
Удалите 2 винта Phillips PH#2 размером 17,5 мм.
Отвинчивание этих винтов изолирует плату переключателя.
Шаг 5

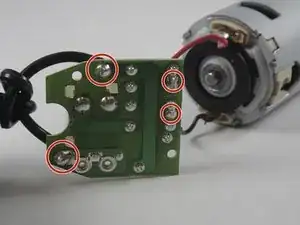

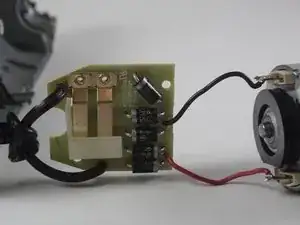

Обратитесь к этим шагам по пайке, чтобы заменить плату переключателя в смарт-стике.
Будьте осторожны при пайке. Металлические компоненты будут сильно нагреваться.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
