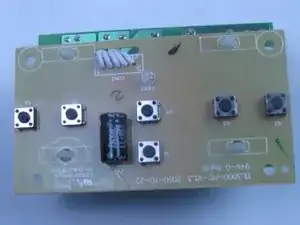

Плата управления Black and Decker BL3000S

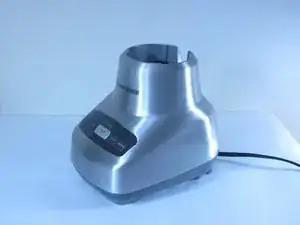

Перед разборкой основания блендера убедитесь, что он отключен от сети.

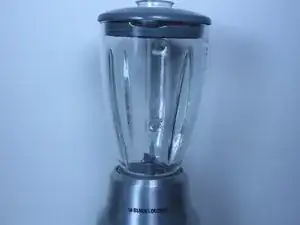

Поднимите емкость прямо вверх, не наклоняя ее.

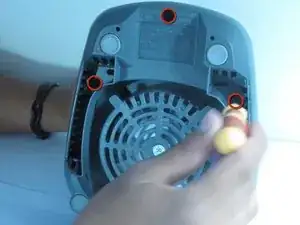

Удалите три верхних винта основания с помощью отвертки с крестовым шлицем.

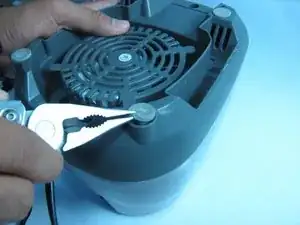

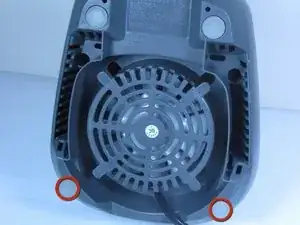

Снимите два покрытия ножек основания рядом с сетевым шнуром с помощью плоскогубцев или отвертки с прямым шлицем.

Это обеспечивает доступ к винтам основания.

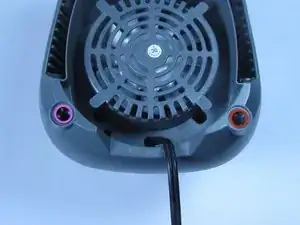

Удалите следующие винты, которые закрепляют верхнюю и нижнюю части основания.

Один винт с крестовым шлицем 1/4 дюйма

Один винт TA-20

Обе отвертки должны иметь длину не менее трех дюймов.

Отвертки с удлинителями не подойдут для доступа через отверстия.

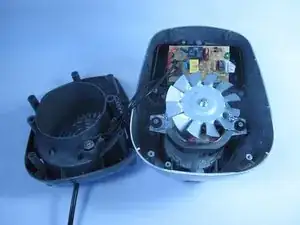

Поднимите верхнюю половину основания, чтобы открыть внутренний механизм.

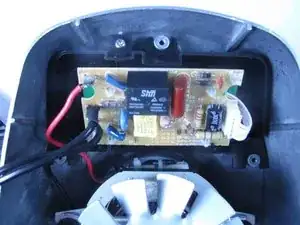

После снятия основания плата управления должна быть четко видна внутри.

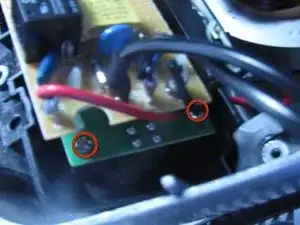

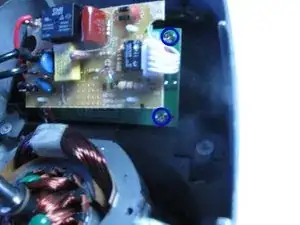

Удалите четыре винта, расположенных на плате управления.

Два находятся с левой стороны.

Два находятся с правой стороны.

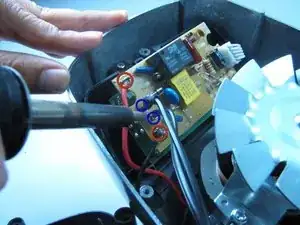

Удалите следующие припаянные соединения с помощью паяльника:

Провода мотора

Провода сетевого шнура

Поднимите плату управления прямо вверх, чтобы извлечь ее из основания.
