Замена печатной платы блендера Oster с 16 скоростями

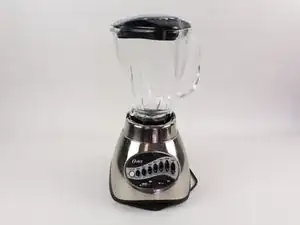

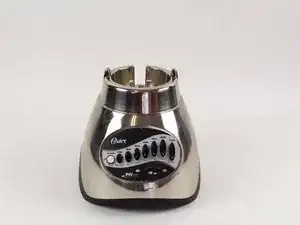

Снимите контейнер блендера с основания блендера.

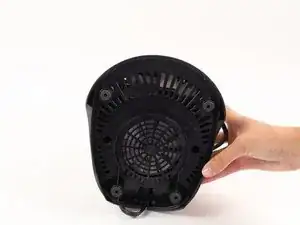

Переверните блендер так, чтобы дно было обращено к вам.

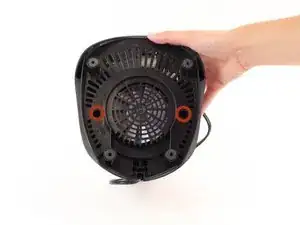

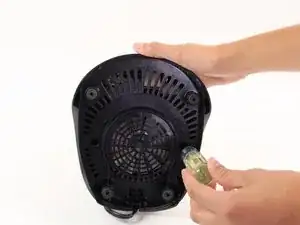

Открутите 16-мм винты, расположенные на пластиковой нижней панели основания блендера, с помощью крестовой отвёртки №2.

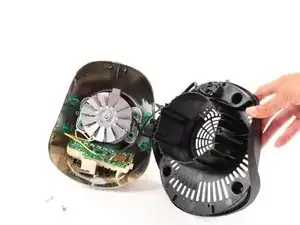

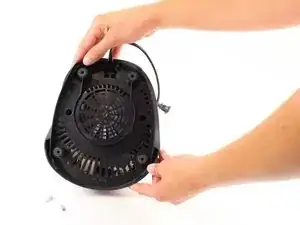

Снимите пластиковую нижнюю панель с основания блендера.

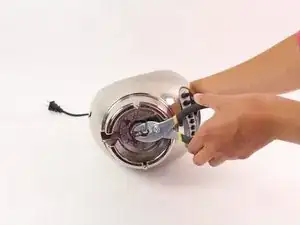

Удерживая центр вентилятора, захватите ручку в центре верхней части блендера ключом и поверните ключ против часовой стрелки.

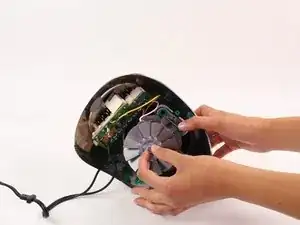

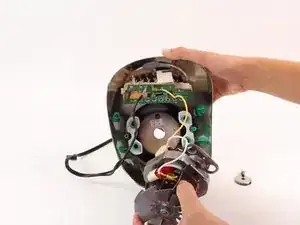

Аккуратно извлеките двигатель и вентилятор из основания блендера.

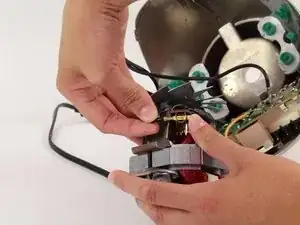

Теперь осторожно потяните белый провод, соединённый с основанием и двигателем.

Будьте осторожны: за контактами находится пружина, которая может выстрелить и причинить травму.

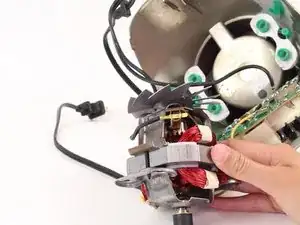

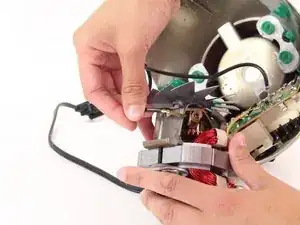

Теперь переверните двигатель и снимите чёрный провод с двигателя.

Остерегайтесь: здесь также находится пружина, которая может выстрелить и травмировать вас.

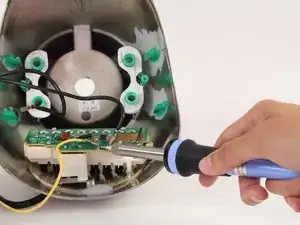

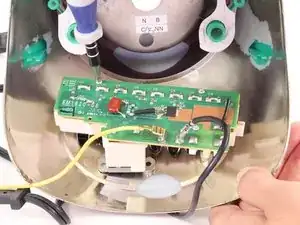

Теперь отпаяйте жёлтый провод от печатной платы. Выполняйте пайку в соответствии с этими инструкциями.

Будьте внимательны: рядом находится другой, чёрный провод, который не нужно отпаивать.

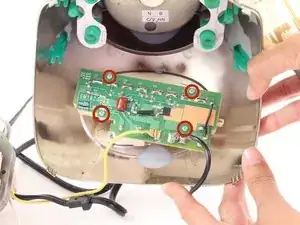

Найдите четыре 11-мм винта на печатной плате.

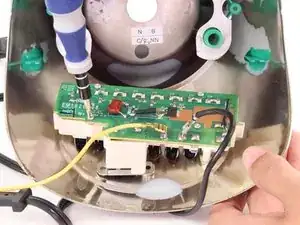

Открутите четыре винта с помощью крестовой отвёртки №1.

Отпаяйте печатную плату от основания в указанной точке, следуя инструкциям по ссылке здесь.

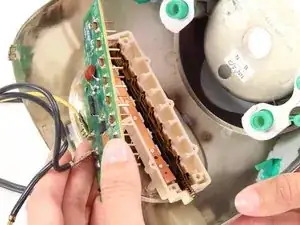

Теперь отделите печатную плату от основания.

Вы увидите, что печатная плата всё ещё соединена красным и чёрным проводами.

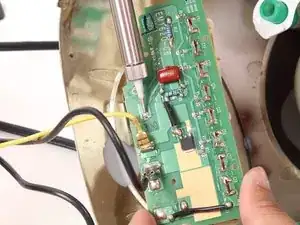

Переверните печатную плату обратно и отпаяйте провода в указанных точках, следуя инструкциям, приведённым здесь.
