Замена конденсатора микроволновой печи Quasar

Отключите шнур питания от розетки.

Удалите восемь винтов, крепящих крышку с рисунком под дерево к раме микроволновой печи.

Первые четыре винта находятся по обеим сторонам передней части микроволновой печи.

Удалите дополнительные четыре винта, закрепляющие корпус с деревянной панелью к раме микроволновой печи.

Поместив руки по обе стороны корпуса, осторожно сдвиньте корпус назад, пока не почувствуете, что он полностью отделился от рамы микроволновой печи.

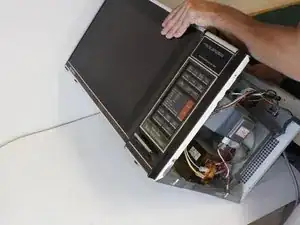

Медленно поднимите корпус вверх, пока он не освободится от микроволновой печи.

Старая электроника собирает пыль, независимо от того, используется она или хранится. Рекомендуется удалить часть пыли перед выполнением сложных ремонтов. Используйте сжатый воздух, надевайте пылезащитную маску и защитные очки. Всегда соблюдайте осторожность при работе со старой электроникой.

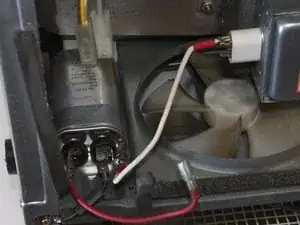

Конденсатор накапливает небольшое количество электрической энергии. Разрядите конденсатор, приложив отвертку к клеммам. Используйте отвертку с неметаллической ручкой и стержнем длиной более 4” (10,75 мм). Одновременно коснитесь металлическим стержнем отвертки обеих металлических клемм конденсатора. Должна возникнуть искра.

Если конденсатор искрит, на этом можно остановиться. Искра указывает на то, что конденсатор работает правильно. Если конденсатор не искрит, переходите к Шагу 6.

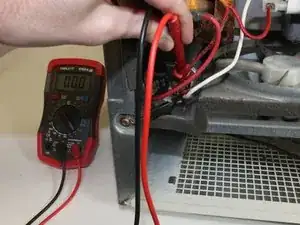

Переключите мультиметр в режим измерения сопротивления и проверьте сопротивление конденсатора.

Если сопротивление увеличивается/уменьшается, конденсатор работает нормально. Если сопротивление конденсатора показывает 0 или составляет несколько килоом, конденсатор необходимо заменить.

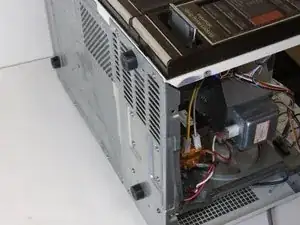

Наклоните микроволновую печь назад так, чтобы она лежала лицевой стороной вверх. Это обеспечивает доступ к винтам под трансформатором.

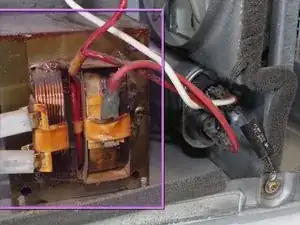

Найдите трансформатор. Конденсатор нельзя снять, не сняв сначала трансформатор.

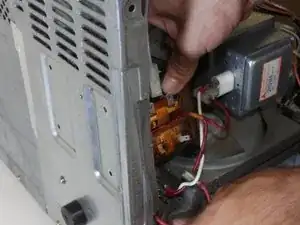

Найдите и отсоедините все провода, соединяющие трансформатор с остальной частью микроволновой печи.

Запомните, где подключен каждый провод, перед отключением. Неправильная проводка микроволновой печи может привести к серьезным повреждениям.

Удалите четыре внешних винта, крепящие трансформатор к раме микроволновой печи.

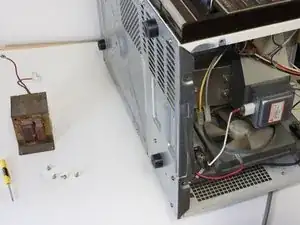

Снимите трансформатор.

Теперь открыт доступ к металлической скобе, фиксирующей конденсатор. Найдите и удалите винт, крепящий металлическую скобу.

Снимите металлическую скобу с конденсатора.

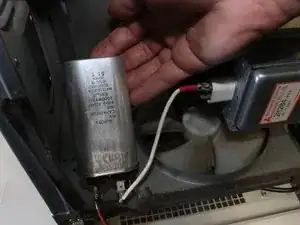

Снимите конденсатор.

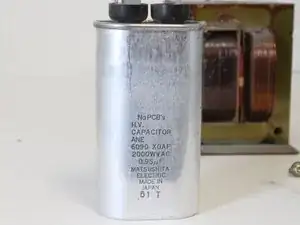

Теперь можно установить заменённый конденсатор.

Повторите все шаги в обратном порядке, чтобы установить конденсатор в Quasar Microwave MQ7774XW (1984).
