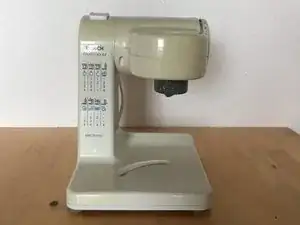

Разборка ProfiMixx 44
В случае поломки защелок или держателей винтов можно склеить оба корпуса. Важно убедиться, что всё собрано правильно перед склеиванием.
Шаг 1

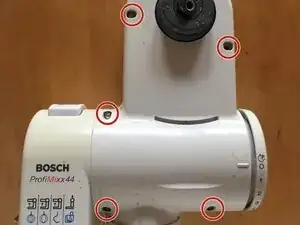

Убираем пять скребков (TR15)
Шаг 2
Убираем первую часть корпуса
Убираем поворотное колесо, важно обратить внимание на черный компонент, чтобы носик не откололся (зеленая метка).
Убираем вторую часть корпуса
Шаг 3

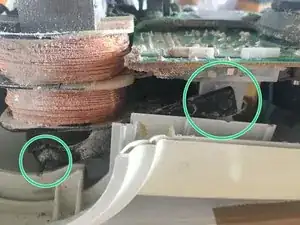

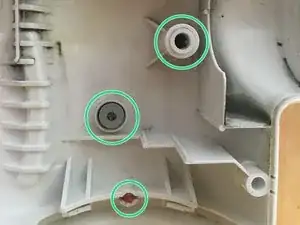

Убедитесь, что элементы с зеленой меткой находятся на своих местах в обоих корпусах, красный элемент присутствует только один раз.

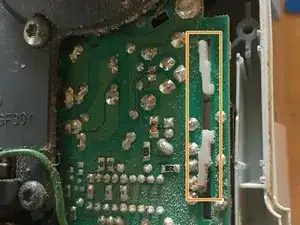

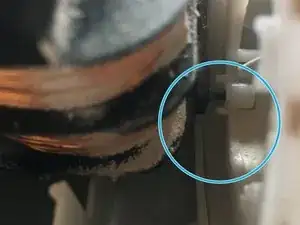

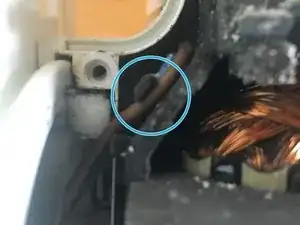

Убедитесь, что два провода размещены так, как отмечено синим.

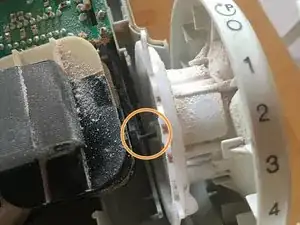

Белый элемент должен находиться в заднем положении. (отмечен оранжевым)
Шаг 4

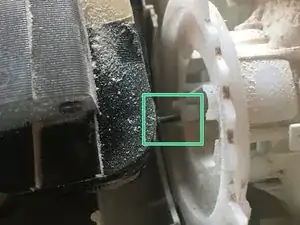

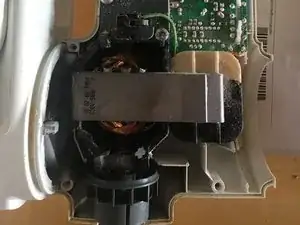

Поднимите моторно-коробочный узел немного вверх, чтобы вставить черный элемент с носиком в отверстие белого элемента. (отмечено зеленым)
Вставьте носик черного элемента в отверстие поворотного переключателя, убедившись, что он ориентирован, как показано.
Осторожно переместите поворотный переключатель, чтобы он вошел в паз в корпусе. (отмечено синим)
Затем вы можете закрепить верхнюю часть корпуса пятью винтами (TR15).
