Очистка кнопочных переключателей Pelouze PE5R
У этих цифровых весов кнопочные переключатели, которые могут работать нестабильно из‑за накопления грязи на контактах. В этом руководстве показано, как разобрать весы и очистить контакты переключателей.
Предупреждение: внутри этого устройства для подключения питания используются тонкие многожильные провода. Эти провода могут устать и оборваться при манипуляциях с деталями разобранных весов; в случае обрыва потребуется зачистка провода и пайка для ремонта.
Шаг 1

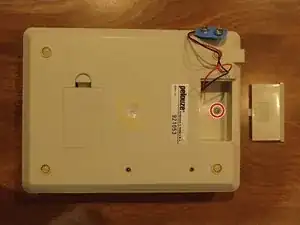

Снимите крышку отсека для батареек на нижней стороне весов.
Отодвиньте в сторону провода и батарею (если она установлена) и с помощью отвёртки Phillips #1 выкрутите винт крышки отсека для батареек.
Шаг 2

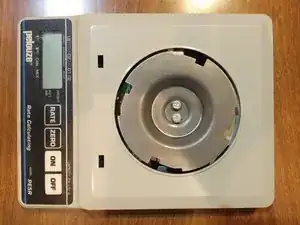

Поверните квадратную пластиковую платформу на верхней части весов по часовой стрелке до упора.
Поднимите платформу вверх и снимите её, откроется металлическая монтажная пластина, как на фотографии.
Шаг 3
Убедитесь, что питание весов отключено (батарея и адаптер переменного тока отключены).

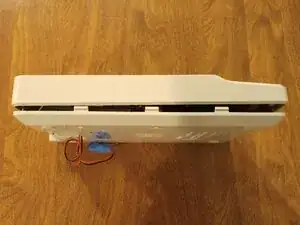

Используя пластиковую лопатку или отвертку с шлицевой головкой, разъедините верхнюю и нижнюю части корпуса, выгибая верхнюю часть наружу, чтобы освободить защёлки на нижней части.
Отпустите защёлки на всех трёх сторонах весов. На стороне с разъёмом питания переменного тока защёлок нет.
Шаг 4

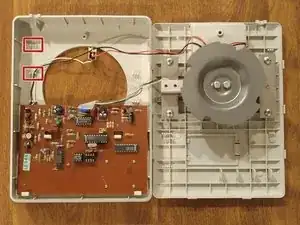

Освободите разъём питания переменного тока из его слота в нижней части корпуса и чёрный и белый провода питания от направляющих стоек (см. фото).
Поднимите верхнюю часть корпуса слегка и сдвиньте её настолько, чтобы плата могла пройти мимо металлической монтажной пластины на нижней части корпуса.
Разведите две части корпуса, как при открытии книги.
Возможно, потребуется дать больше свободы проводам батареи, протянув их дальше через отсек для батареек.
Шаг 5

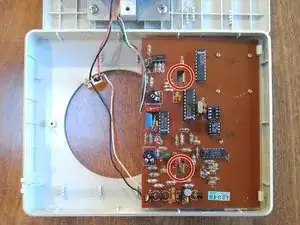

Плата удерживается четырьмя защёлками в корпусе. Чтобы снизить вероятность их повреждения, можно использовать хозяйственный нож, чтобы подстричь защёлки, чтобы их не пришлось выгибать так сильно, чтобы вывести плату из посадочных пазов.
Освободите плату, осторожно потянув её от корпуса и одновременно подгибая внутреннюю пару защёлок к центру весов.
Когда плата освободится от внутренних защёлок, её можно сдвинуть из‑под внешних защёлок.
Шаг 6

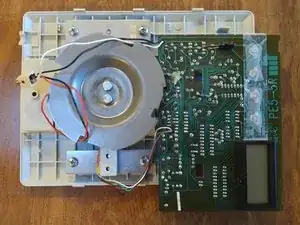

Переверните плату на нижнюю часть корпуса, как показано.
Справа от ЖК‑панели находятся переключатели кнопок весов. Каждый представляет собой кусок изогнутой листовой стали, который переворачивается внутрь‑наружу при нажатии и замыкает контакт между контактными площадками на плате.
Переключатели могут быть закрыты куском ленты, как показано. Аккуратно удалите ленту и элементы переключателей.
Очистите контакты переключателей снизу с помощью спирта и ткани или полотенца.
Шаг 7
Для сборки весов выполните указанные выше шаги в обратном порядке.
При повторном прикреплении платы к корпусу сначала задвиньте её под внутренние защёлки, затем нажмите вниз и внутрь, чтобы зацепить внешние защёлки.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
