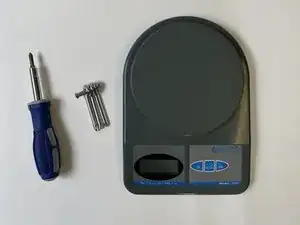

Разборка весов Salter Brecknell модели 311

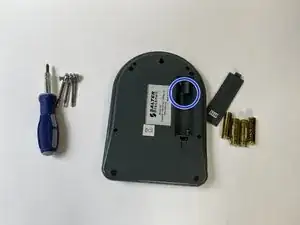

Переверните весы, извлеките батарейки.

Требуются 4 батарейки AA; верхние батарейки удерживаются двумя пластиковыми защёлками.

Будьте осторожны, чтобы не сломать пластиковые защёлки.

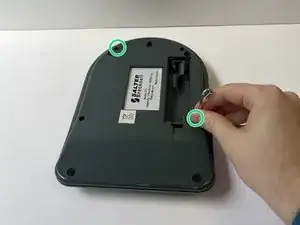

Удалите винты в позициях «1 час» и «7 часов», используя мини-отвёртку.

Осторожно обращайтесь с мини-отвёрткой, чтобы не сорвать шлиц винта.

Удалите винты в позициях «5 часов» и «11 часов», используя мини-отвёртку.

Выворачивайте их медленно, удерживая инструмент перпендикулярно поверхности, чтобы избежать повреждения, так как это самонарезающие винты.

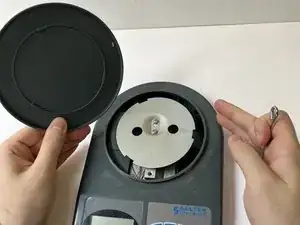

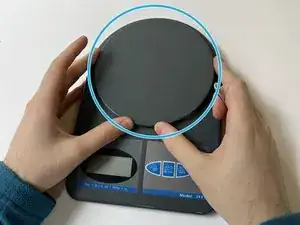

Снимите платформу для взвешивания, откручивая её аккуратно.

Поверните примерно на 60 градусов, чтобы можно было поднять её вертикально.

Осторожно постучите по боковой части верхней пластиковой половины; будьте аккуратны, она легко ломается.

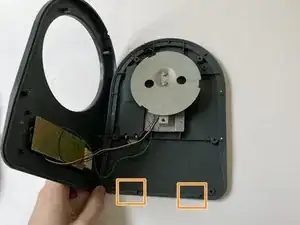

Существуют два защёлкивающих крючка, соединяющих верхнюю и нижнюю половины.

Следите, чтобы не сломать защёлки.

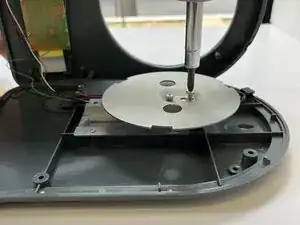

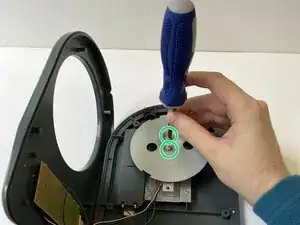

Удалите два центральных винта, соединяющие механизм взвешивания.

Затяжка этих винтов влияет на точность весов, поэтому важно запомнить их предыдущее усилие затяжки.

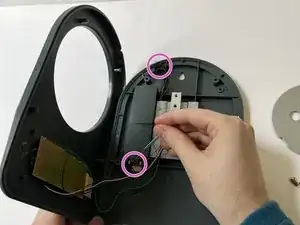

Поднимите верхнюю половину пластиковой оболочки в сторону. Будьте осторожны, плата электроники соединяет обе части.

Провода очень тонкие, остерегайтесь их порвать.

Проверьте проводку на предмет повреждений; ищите порванные кабели.

Обратите внимание на ослабленные провода или разъёмы. Каждый провод должен быть полностью присоединён с обоих концов.

Осмотрите переднюю и заднюю стороны платы на предмет повреждений от жидкости.

Иногда повреждения видны сзади, но при осмотре передней стороны это должно быть особенно очевидно.

Если на плате видны коричневые пятна, вероятно, присутствует повреждение от жидкости.

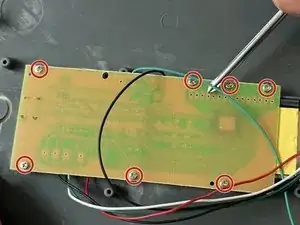

Если обнаружено повреждение от жидкости, открутите мини-винты и замените плату.

При замене платы потребуется перепаять электрические провода.

Соберите устройство в обратном порядке шагов 1–7.

Помните: затягивайте центральные винты только до тех пор, пока они не будут удерживаться от выкручивания, но не сильнее.
