Замена кнопки включения/выключения Escali P115M

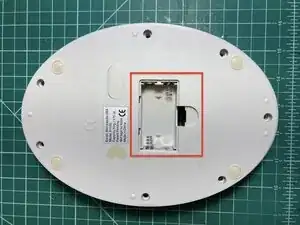

Переверните весы и снимите крышку батарейного отсека и батарейки.

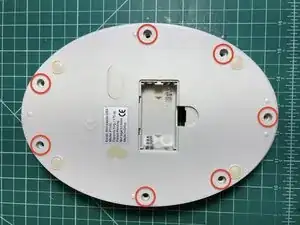

Используйте крестовую отвёртку №2, чтобы выкрутить семь винтов, крепящих основание к верхней части корпуса. Если есть, лучше использовать отвёртку JIS №2.

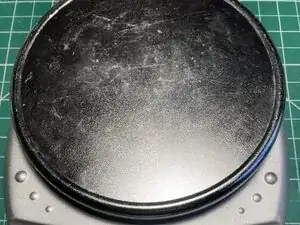

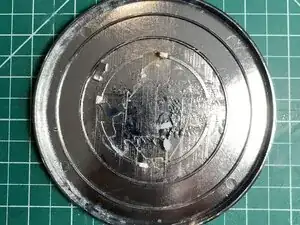

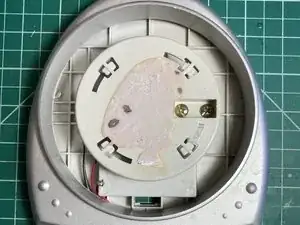

Несмотря на металлический вид, пластина покрыта хромированным слоем пластика. На её нижней стороне имеются четыре зацепа, которые фиксируют её к нижележащей детали, а также слой клея (на фото — розового цвета).

Крепко ухватитесь за пластину и поверните её против часовой стрелки примерно на пять градусов, чтобы освободить зацепы.

Шпатель или плоская отвёртка, вставленные между пластиной и верхней частью корпуса весов, помогут отделить клей. Пластина снимается с усилием, и зацепы могут сломаться, как это произошло у меня.

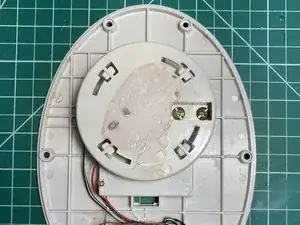

Переверните весы обратно и поднимите верхнюю платформу, чтобы получить доступ к электронике.

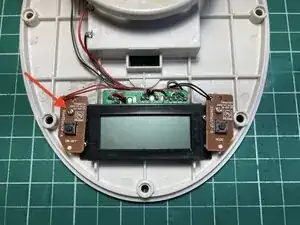

Используйте крестовую отвёртку №2 или JIS №2, чтобы выкрутить винт, указанный стрелкой. Снимите плату и переверните её.

Последовательно нагрейте четыре паяных контакта и выпаяйте кнопку с помощью отсоса для припоя или оплётки для удаления припоя.

Удалите выпаянную микрокнопку и установите новую микрокнопку такого же размера (6 x 6 мм x 4,3 мм) через отверстия в печатной плате туда, где находилась старая. Убедитесь в правильной ориентации и впаяйте выводы кнопки.

Переверните плату обратно, установите её на место и закрепите винтом.

Установите верхнюю часть корпуса на место, придерживая верхнюю и нижнюю части вместе, переверните весы и вставьте обратно семь винтов. Не перетягивайте. Установите весы в вертикальное положение.

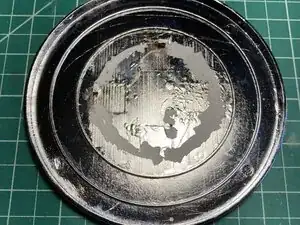

Если один или несколько зацепов на нижней стороне пластины сломаны, используйте инструмент Dremel или аналогичный, чтобы сточить зацепы заподлицо с нижней поверхностью пластины.

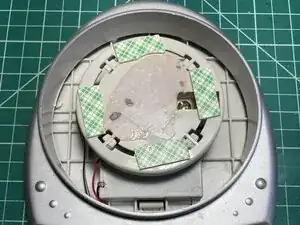

Вырежьте четыре куска двусторонней монтажной ленты, например, 3M VHB 5925, 9448B или аналогичной, и наклейте их по краям платформы, как показано на рисунке. Поскольку поверхности имеют неровности, монтажная лента должна быть достаточно толстой, чтобы компенсировать все неравномерности.

Тщательно выровняйте пластину по центру отверстия и аккуратно установите на место. При необходимости скорректируйте положение, затем плотно прижмите пластину к монтажной ленте. Она должна зафиксироваться на месте, но прочность соединения будет увеличиваться в течение следующих 24 часов.

Нажмите кнопку включения, чтобы убедиться, что устройство включается.

Наградите себя мармеладной конфетой!
