Замена сенсора American Weigh AWS -100
В этом руководстве мы заменим сенсор, расположенный под взвешивающей поверхностью весов. Это руководство следует использовать, когда сенсор неисправен и нуждается в замене.
Шаг 1

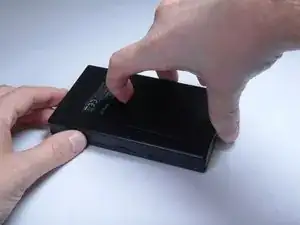

Переверните устройство и снимите крышку батарейки.
Шаг 2

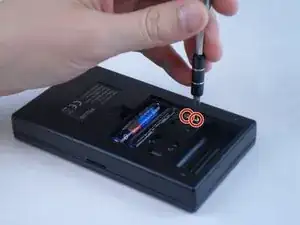

Уберите два винта (длина: 11 мм), находящихся под крышкой батарейки. Используйте отвертку Phillips №1.
Шаг 3

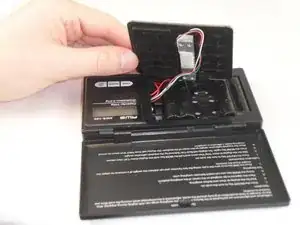

После удаления винтов поднимите металлическую взвешивающую пластину руками. На этом этапе сенсор все еще будет подключен.
Шаг 4

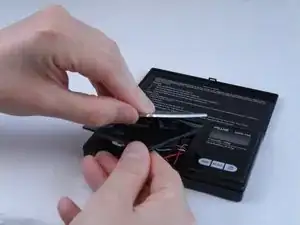

Используя руки или пластиковый инструмент для открытия, отогните металлическую пластину от пластика под ней. Это откроет доступ к винтам, соединяющим сенсор с пластиком.
Шаг 5

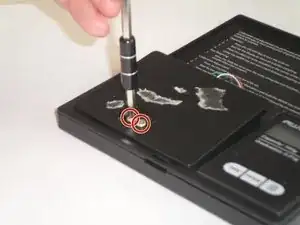

Используя ту же отвертку, что и раньше, удалите два винта (длина: 9 мм) на пластиковой пластине, связанной с сенсором.
Шаг 6

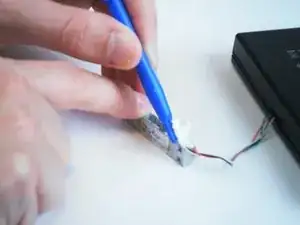

Сняв сенсор, используйте пластиковый инструмент, чтобы удалить клей, удерживающий провода.
Шаг 7

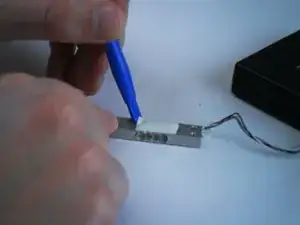

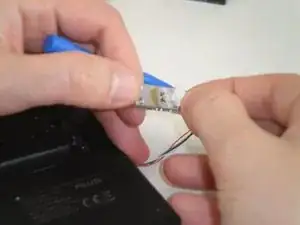

Удалите клей с третьей стороны, чтобы провода были полностью отключены от сенсора. Теперь вы сможете заменить неисправный сенсор на новый.
Заключение
Для того чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
