Замена главного двигателя KYVOL CYBOVAC E20
Если Ваш KYVOL CYBOVAC E20 плохо собирает мусор с пола или перемещается, но не всасывает, используйте это руководство для замены главного двигателя.
Главный двигатель отвечает за вращение основной щётки KYVOL CYBOVAC E20, поэтому неисправный двигатель приведёт к тому, что устройство не будет работать должным образом, оставляя пыль и мелкий мусор на полу.
Перед использованием этого руководства извлеките основную щётку устройства и убедитесь, что она не сместилась и не требует замены до применения данного руководства.
Это руководство требует снятия батареи и отключения разъёмов от платы — рекомендуется выключить устройство перед выполнением инструкций этого руководства.
Шаг 1

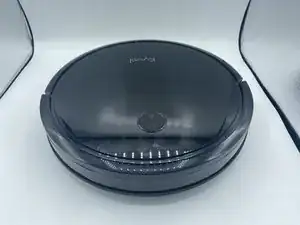

Начните с того, что положите устройство на ровную поверхность логотипом вверх.

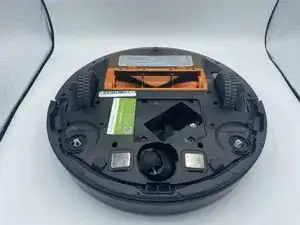

Переверните устройство.
Шаг 2

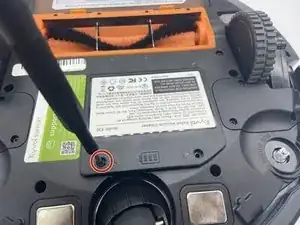

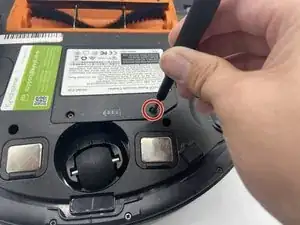

Удалите два винта 1 мм отвёрткой Phillips #00.
Шаг 3

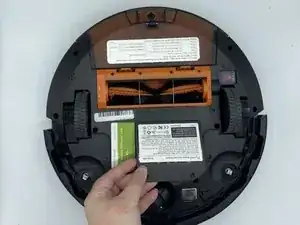

Снимите крышку.
Шаг 4

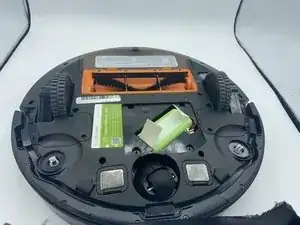

Поднимите аккумулятор.
Нажмите на верхнюю часть белого разъёма.
Извлеките аккумулятор из пылесоса.
Шаг 5

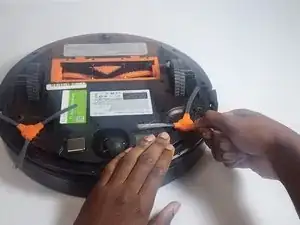

Снимите обе боковые щётки, защипнув у основания щёток и потянув вверх.
Шаг 6

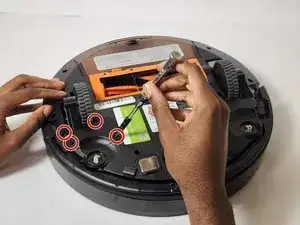

Удалите четыре винта 10 мм отвёрткой Phillips #00.
Шаг 7

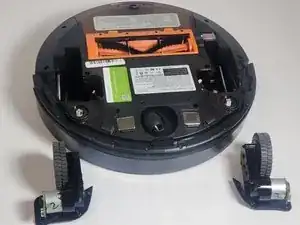

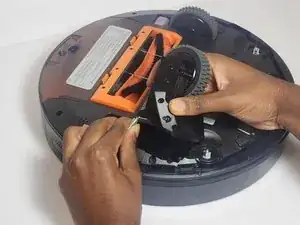

Поднимите колесо, чтобы отсоединить натяжную пружину. Для этого сначала нажмите вниз на колесо, затем отсоедините.
Отключите мотор колеса от питания.
Повторите процедуру для другого колеса.
Шаг 8

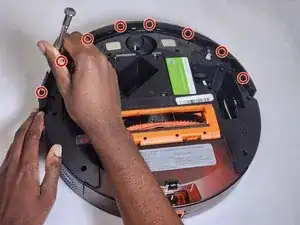

Удалите девять винтов 15 мм отвёрткой Phillips #2.
Снимите верхнюю панель корпуса пылесоса.

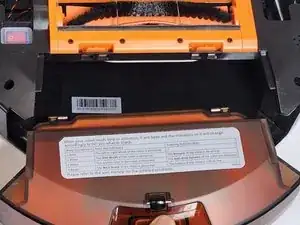

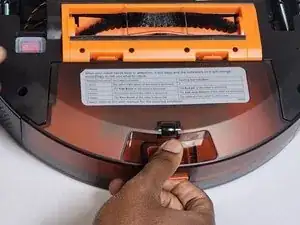

Снимите контейнер для пыли.
Шаг 9
Удалите восемь винтов 10 мм отвёрткой Phillips #00.

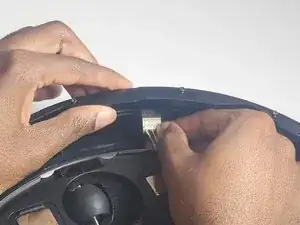

Отключите штекер.
Снимите передний бампер.
Шаг 10

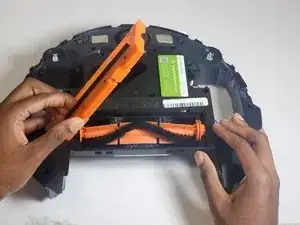

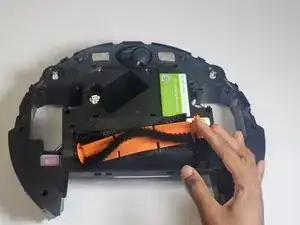

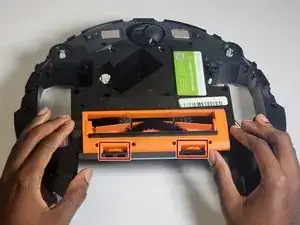

Нажмите на каждый язычок, чтобы снять крышку.
Снимите основную щётку.
Шаг 11
Верните пылесос в вертикальное положение.

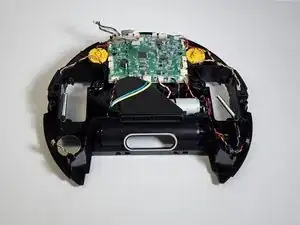

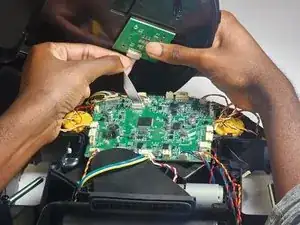

Отключите внешний корпус от платы.
Шаг 12

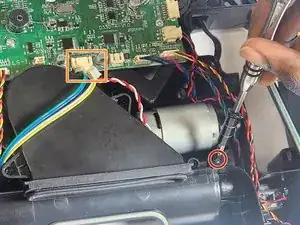

Удалите один винт 10 мм отвёрткой Phillips #0.
Отключите двигатель от платы и извлеките узел главного двигателя.
Удалите четыре винта 6 мм отвёрткой Phillips #1.

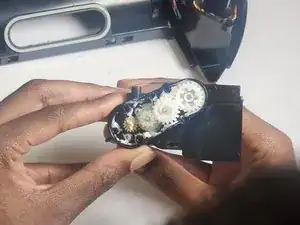

Снимите крышку редуктора.
Шаг 13

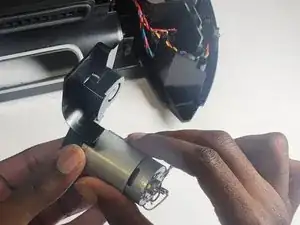

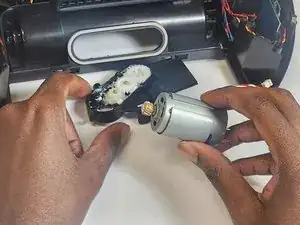

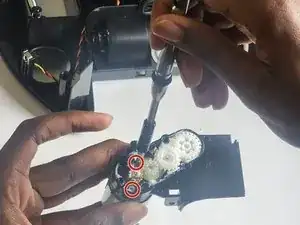

Удалите два винта 6 мм отвёрткой Phillips #1, чтобы отделить главный двигатель от корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
