Замена сборки колеса KYVOL CYBOVAC E20
Если у Вашего устройства KYVOL CYBOVAC E20 возникли проблемы с движением колес или при перемещении появляется скрип, используйте это руководство для замены сборки колеса.
Сборка колеса состоит из шестерен и мотора, которые приводят колеса устройства KYVOL CYBOVAC E20 в движение. Неисправная сборка колеса приведет к тому, что устройство либо не сможет двигаться, либо будет издавать сильный скрип при движении.
Перед использованием этого руководства проверьте колеса и убедитесь, что ничего не застряло, прежде чем разбирать устройство.
В этом руководстве требуется отключить колесо от источника питания, поэтому перед его выполнением рекомендуется выключить устройство.
Шаг 1
Установите устройство логотипом вверх на ровную поверхность.
Переверните устройство.
Шаг 2
Открутите два винта размером 1 мм с помощью отвертки Phillips #00.
Шаг 3
Снимите крышку.
Шаг 4
Поднимите батарею.
Нажмите вниз на верхнюю часть белого разъема.
Отсоедините батарею от пылесоса.
Шаг 5
Снимите обе щетки, сдавливая основание щеток и потянув вверх.
Шаг 6
Открутите четыре винта размером 10 мм с помощью отвертки Phillips #00.
Шаг 7
Поднимите колесо, чтобы отсоединить пружину натяжения. В этом шаге сначала нужно нажать вниз на колесо, а затем отсоединить его.
Отключите мотор колеса от источника питания.
Повторите процесс для другого колеса.
Шаг 8

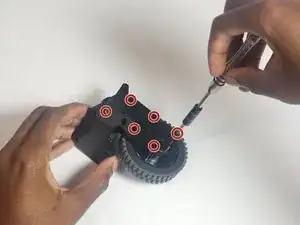

Открутите шесть винтов размером 10 мм с корпуса с помощью отвертки Phillips #00.

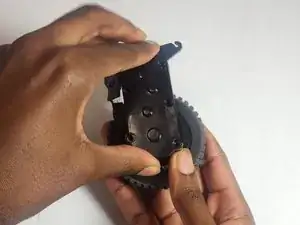

Откройте редуктор.
Шаг 9

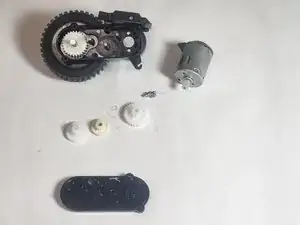

Осторожно извлеките каждую шестерню.
Шаг 10

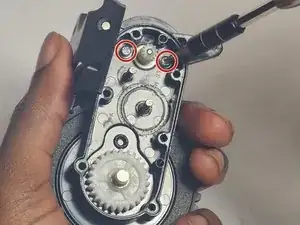

Используйте отвертку J1, чтобы открутить два винта размером 6 мм из редуктора.
Завершение
Чтобы собрать устройство обратно, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
