Замена мотора боковой щётки Hoover Rogue 970

Переверните пылесос так, чтобы боковые щётки оказались сверху.

Отверткой Phillips #2 выкрутите два винта длиной 8,2 мм.

Осторожно приподнимите боковые щётки и снимите их с пылесоса.

Нажмите на защёлки крышки вала щётки внутрь.

Осторожно оттяните крышку вала щётки от пылесоса.

Вытяните вал щётки прямо из пылесоса.

Переверните пылесос так, чтобы нижняя часть оказалась сверху.

Отверткой Phillips #0 выкрутите пятнадцать винтов длиной 9,3 мм на нижней раме.

Снимите нижнюю раму с пылесоса.

Отверткой Phillips #0 выкрутите два винта длиной 11,9 мм.

Отверткой Phillips #0 выкрутите один винт длиной 5,9 мм.

Переверните устройство так, чтобы верхняя часть пылесоса была сверху.

Сильно потяните серебристую лицевую панель, чтобы отстегнуть её от пылесоса.

Сильно потяните чёрную и синюю внешнюю крышку, чтобы снять её с пылесоса.

Возможно, потребуется зажать пылесос обеими руками по противоположным сторонам корпуса. Расположите большие пальцы, оказывая давление в центре устройства, и плотно обхватите остальные пальцы по краям внешней крышки.

Отверткой Phillips #0 выкрутите четыре винта длиной 8,7 мм.

Снимите верхнюю крышку с надписью «Hoover Rogue» с пылесоса.

Отверткой Phillips #0 выкрутите восемь винтов длиной 15,8 мм.

Осторожно подденьте по шву iFixit-лопаткой, чтобы разорвать клеевые соединения.

Крепко возьмите верхнюю и нижнюю части пылесоса, оказывая большие пальцы в противоположных направлениях.

Устройство может быть склеено, поэтому его трудно разъединить. Использование инструмента для вскрытия может быть уместно, чтобы избежать травм или повреждений пылесоса.

Отключите плату управления от нижнего модуля.

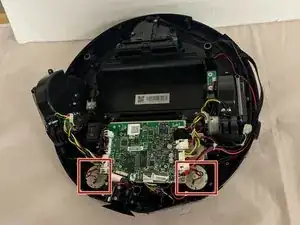

Найдите моторы боковых щёток.

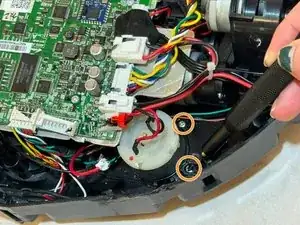

Отверткой Phillips #0 выкрутите два винта длиной 9,8 мм.

Поднимите мотор боковой щётки, чтобы получить доступ к красному разъёму JST и белой защёлке.

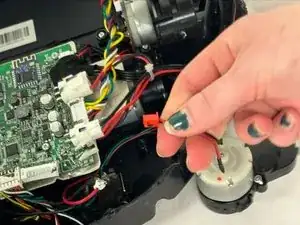

Отключите красный разъём JST от белой защёлки, крепко потянув красный разъём от белой защёлки.

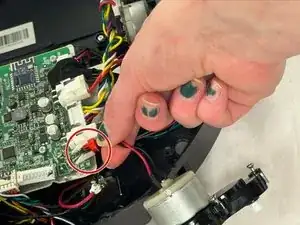

Возможно, будет удобно зажать белую защёлку указательным и большим пальцами другой руки, чтобы зафиксировать её и избежать повреждений или травм.

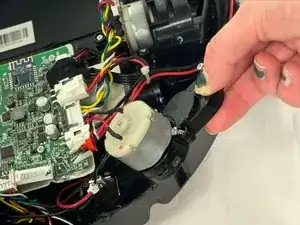

Снимите мотор боковой щётки с пылесоса.
