Замена материнской платы KYVOL CYBOVAC E20
Если Ваш KYVOL CYBOVAC E20 периодически выходит из строя или отказывается корректно возвращаться на док-станцию, используйте это руководство для замены материнской платы внутри устройства.
Материнская плата отвечает за соединение всех компонентов устройства, поэтому неисправная плата приведёт к тому, что устройство либо полностью перестанет работать, либо будет некорректно функционировать в зависимости от того, какая часть платы вышла из строя.
В этом руководстве требуется постоянное обращение с разъёмами и кабелями питания внутри устройства. Крайне важно выключить устройство перед выполнением шагов этого руководства.
Шаг 1
Начните с размещения устройства на ровной поверхности логотипом вверх.
Переверните устройство.
Шаг 2
Удалите два винта 1 мм с помощью крестовой отвёртки Phillips #00.
Шаг 3
Снимите крышку.
Шаг 4
Поднимите аккумулятор.
Нажмите сверху на белый разъём.
Извлеките аккумулятор из пылесоса.
Шаг 5
Снимите обе боковые щётки, сжав у основания щёток и потянув вверх.
Шаг 6
Удалите четыре винта 10 мм с помощью крестовой отвёртки Phillips #00.
Шаг 7
Поднимите колесо, чтобы отсоединить натяжную пружину. Для этого сначала нажмите вниз на колесо, затем отсоедините пружину.
Отключите мотор колеса от питания.
Повторите процедуру для другого колеса.
Шаг 8
Переверните устройство.

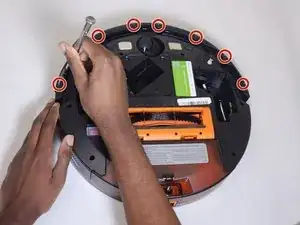

Удалите восемь винтов 15 мм на нижней стороне устройства с помощью крестовой отвёртки Phillips #2.
Шаг 9

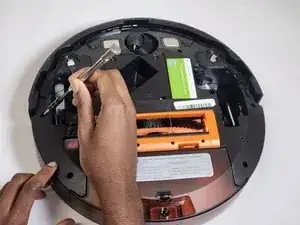

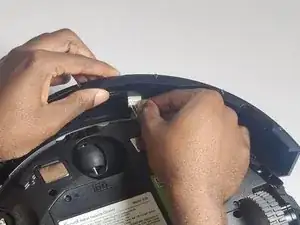

Удалите восемь винтов 10 мм крестовой отвёрткой Phillips #2, чтобы снять бампер.
Отключите провод датчика от передней части устройства.
Шаг 10

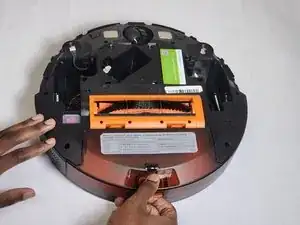

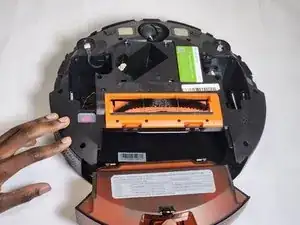

Извлеките контейнер для пыли из устройства.
Шаг 11

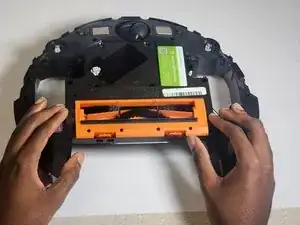

Снимите основную щётку с днища устройства.

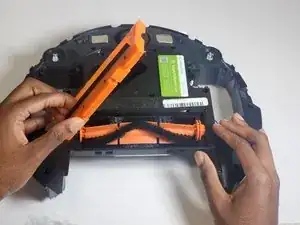

Снимите оранжевую крышку, затем вытащите щётку из отсека.
Шаг 12

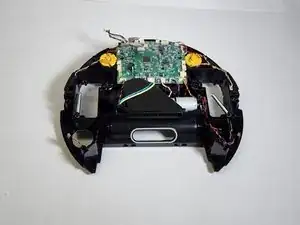

Отключите ленточный кабель между верхней и нижней половинами устройства и снимите верхнюю половину с остальной части корпуса.
Шаг 13
Удалите три винта 10 мм, крепящие материнскую плату, с помощью крестовой отвёртки Phillips #2.
Шаг 14

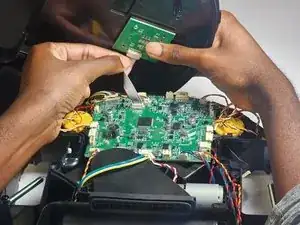

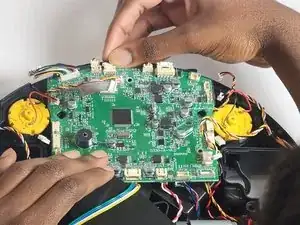

Аккуратно отсоедините разъёмы на материнской плате.
Шаг 15

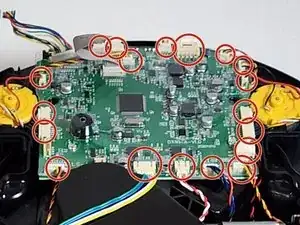

Продолжайте отсоединять разъёмы, пока не отсоедините все 19 соединений материнской платы.

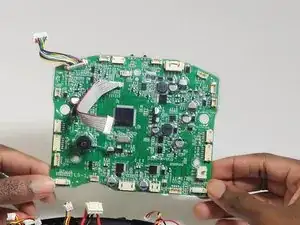

После отключения всех штекеров выньте материнскую плату из устройства.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
