Замена двигателя шнека WRS315SDHW

Перед началом ремонта выполните следующее:

Закройте главный водопроводный кран

Отключите устройство от сети

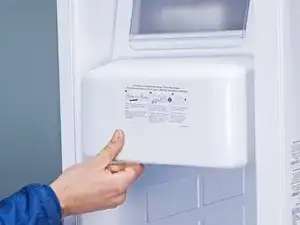

В зависимости от ремонта откройте одну или обе двери.

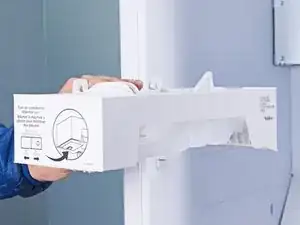

Полностью выдвиньте лоток для льда из его посадочного места в шасси.

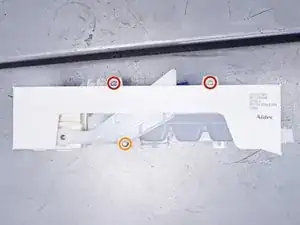

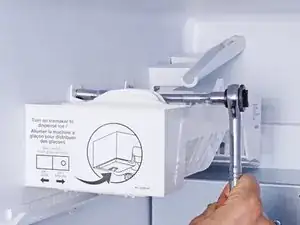

Используйте трещотку с насадкой 1/4 дюйма, чтобы отвинтить три винта, крепящих узел ледогенератора (показано с удалённым узлом):

Два винта длиной 23.9 мм

Один винт длиной 16.7 мм

Потяните узел ледогенератора в сторону правого края холодильника, чтобы вывести его из посадочного места в шасси.

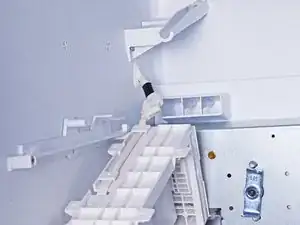

Дайте узлу висеть, чтобы получить доступ к его разъёму.

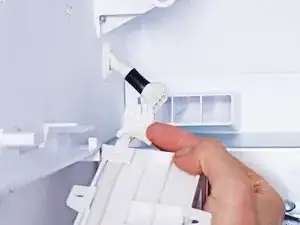

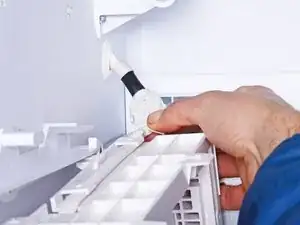

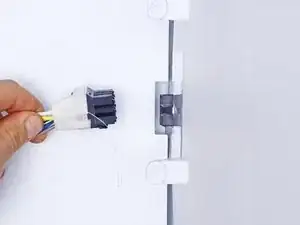

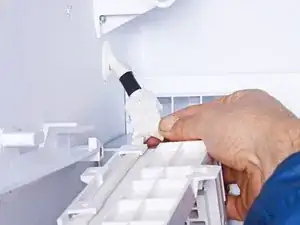

Отключите наконечник-иглу (штыревой клеммник), присоединённый к узлу ледогенератора.

Снимите узел ледогенератора.

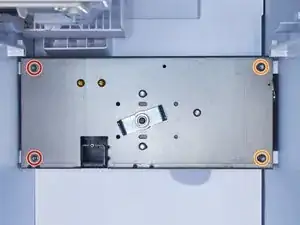

Используйте трещотку с насадкой 1/4 дюйма, чтобы отвинтить четыре винта, крепящие узел шнека ледогенератора:

Два винта длиной 24.1 мм

Два винта длиной 16.5 мм

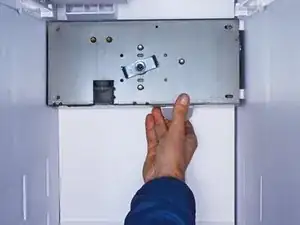

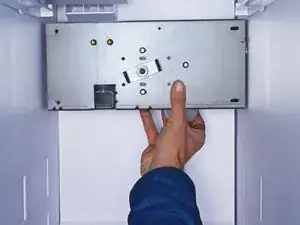

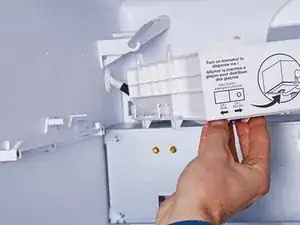

Снимите узел шнека ледогенератора с его посадочного места в шасси.

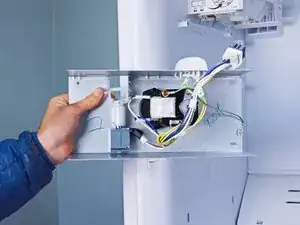

Дайте узлу висеть, чтобы получить доступ к его разъёму.

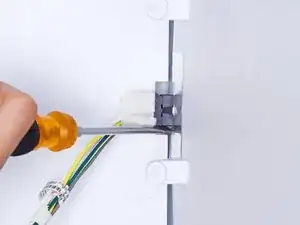

Используйте плоскую отвёртку или аналогичный инструмент, чтобы сжать фиксатор разъёма, прикреплённого к узлу шнека ледогенератора.

Разъедините разъём узла вручную.

Снимите узел шнека ледогенератора.

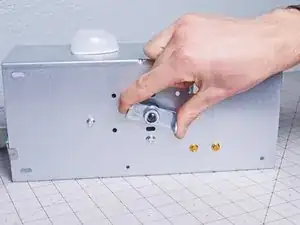

Поверните лопасть шнека по часовой стрелке, пока она не отделится от узла.

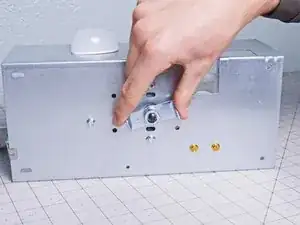

Снимите лопасть шнека.

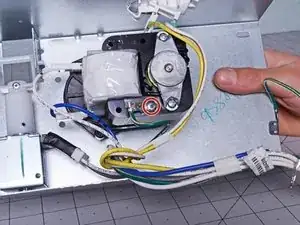

Используйте трещотку с насадкой 1/4 дюйма или плоскую отвёртку, чтобы отвинтить винт длиной 11.6 мм, фиксирующий провод заземления.

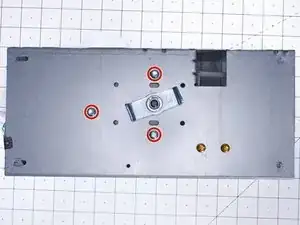

Используйте трещотку с насадкой 1/4 дюйма, чтобы отвинтить три винта длиной 16.7 мм, крепящие двигатель шнека.

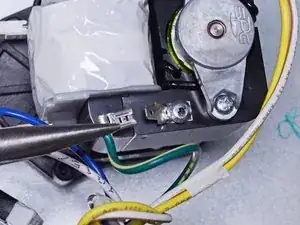

Используйте плоскогубцы с тонкими губками или руки, чтобы отсоединить провод заземления от двигателя шнека.

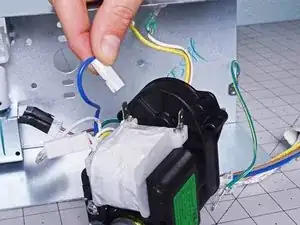

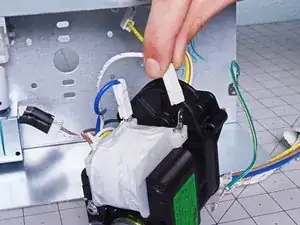

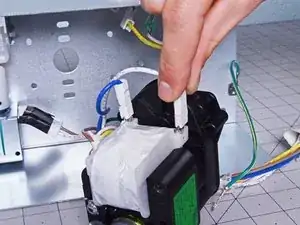

Отключите два штырьковых (spade) наконечника, подключённых к двигателю шнека.

Теперь у вас остаётся только двигатель шнека.
