Замена микропереключателя дозатора воды/льда Samsung French Door FRG297HDRS/XAA

Этот прибор подаёт воду и лёд при нажатии заслонки дозатора. Эта заслонка активирует маленький переключатель, называемый «микропереключателем», чтобы вызвать подачу воды или льда. Однако ничего не произойдёт, если дверцы холодильника открыты. Поэтому убедитесь, что дверцы плотно закрыты, прежде чем предполагать, что переключатель вышел из строя.

Пожалуйста: В ПЕРВУЮ ОЧЕРЕДЬ БЕЗОПАСНОСТЬ. Не подвергайте себя риску взрыва. Вы будете работать с прибором, подключённым к сети переменного тока! Полностью отключите питание от сети до начала и на протяжении всех операций по ремонту.

Производитель не предоставил сервисного руководства, иллюстрированной схемы запчастей и никаких подсказок. Мне пришлось приобрести переключатель и затем искать информацию в Интернете.

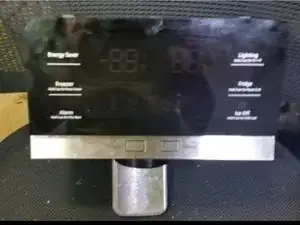

Чёрная панель управления, кнопки вода/лёд и чёрный порт дозатора представляют собой единый узел. В этом узле один винт с крестообразной шлицевой головкой удерживает его на месте. Ищите винт под отверстием, откуда выходит лёд. Снимите его — не потеряйте винт — у него специальная резьба! — и приготовьтесь к основному этапу.

Хватитесь за чёрный порт дозатора крепкой рукой и удерживайте дверцу от открытия другой рукой или плечом. Сильным, решительным движением потяните узел от дверцы. Потребуется резкий, но контролируемый рывок. Узел удерживается несколькими пластиковыми защёлками. Они поддаются, не ломаясь.

БУДЬТЕ ОСТОРОЖНЫ. К панели идёт короткий соединительный кабель, присоединённый к дверной сборке. Не тяните так сильно, чтобы повредить разъём.

Отсоедините разъём (тип Molex) от дверцы холодильника. Это защёлкивающийся разъём, для освобождения защёлки требуется сжатие.

Снимите жёсткий пластиковый шланг подачи воды с панели управления. Обратите внимание на способ его крепления.

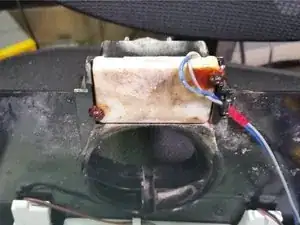

Сначала снимите беловатую (у нас была покрыта налётом и потемнела) плату, удерживающую переключатель. Эта пластина закреплена двумя крестообразными винтами (НЕ НЕРЖАВЕЮЩИЕ).

Оба винта в нашем приборе были полностью запущены ржавчиной. Это после всего одного года эксплуатации! Один пришлось снимать тисками, другой — после нарезания прорези в головке и выкручивания плоской отвёрткой.

После снятия крышки обратите внимание на положение переключателя и двух проводов с штыревыми клеммами. Замените переключатель на новый. Тщательно очистите пластиковые детали... особенно порт льда. У нас он был очень грязным (конструкция допускает попадание брызг обратно в порт).

Я собрал всё обратно и заменил оба винта на саморезы из нержавеющей стали 4-40×3/8" с полукруглой головкой. Они никогда не заржавеют, чего не скажешь о других деталях.

Подключите разъём Molex и шланг подачи воды.

Убедившись, что кабели не будут прижаты и не зажаты, аккуратно совместите панель с отверстием в дверце. Следите, чтобы белое кольцо у основания льдораздатчика не мешало при установке панели обратно.

Когда панель выровнена, плотно нажмите её назад в дверцу. Делайте это равномерно. Лёгким нажатием рукой защёлки по краям встанут на место. При условии, что вы не применяли грубую силу, всё будет выглядеть так, как будто никто не вмешивался.

На дисплее появится код ошибки. 1E

Samsung мог бы показать PF (потеря питания), но вместо этого скрытно отображает 1E. Вот что нужно сделать.

Одновременно нажмите кнопки ENERGY SAVER и LIGHTING (не физические кнопки, а сенсорные панели). Для этого потребуется большая ладонь (также можно нажимать двумя руками, но работает менее надёжно). Удерживайте нажатие около 10 секунд или пока не загорятся все сегменты на панели. Это последовательность сброса. Устройство готово к тестированию.

Проверьте работоспособность.

Нажмите кнопку ICE, поставьте стакан под дозатор и нажмите заслонку. Услышите чёткий «щелчок» нового микропереключателя, затем характерное скрипение моторчика льдораздатчика. Возможно, некоторое количество льда упадёт в стакан. В моём случае однажды туда упала муха.

Поздравляю. Добавьте джин и тоник. Выпейте за меня!
