Замена платы управления WRS315SDHW
Используйте данное руководство для замены платы управления в холодильнике Whirlpool WRS315SDHW.
Плата управления обрабатывает сигналы от сборки диспенсера и других связанных узлов. Если ваш холодильник не способен нормально выдавать продукты или кнопки диспенсера не работают, возможно, плата управления неисправна.
Примечание: На некоторых изображениях дверцы сняты для наглядности. Их снятие не требуется и не влияет на процедуру.
Шаг 1
Перед началом ремонта выполните следующие действия:
Перекройте основной водопровод
Отключите устройство от сети
Шаг 2
Винты панели диспенсера расположены под диспенсером, если смотреть вверх в трубку диспенсера (туда, откуда выходят кубики льда и вода).
Используйте ключ-головку на 1/4 дюйма, чтобы открутить два винта длиной 15,6 мм, крепящих панели диспенсера.
Шаг 3
Потяните панели диспенсера строго вниз, чтобы отделить их от корпуса.
Снимите панели диспенсера.
Шаг 4
Используйте ключ-головку на 1/4 дюйма, чтобы открутить два винта длиной 15,6 мм, крепящих плату управления.
Шаг 5
Наклоните нижнюю часть платы управления от корпуса, чтобы освободить защёлки.
Тяните прямо вниз, чтобы достаточно освободить плату управления и получить доступ к её разъёмам.
Шаг 6

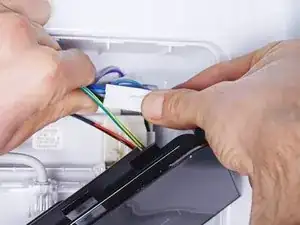

Отключите большой разъём, подключённый к правому краю платы управления.
Шаг 7
Отключите малый разъём, подключённый к левому краю платы управления.
Шаг 8

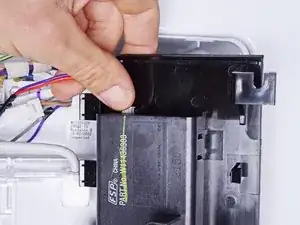

Снимите плату управления.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Утилизируйте электронные отходы на предприятии, сертифицированном по стандарту R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Обратитесь за помощью в сообщество Answers.
