Замена узла дозатора WRS315SDHW

Перед началом ремонта выполните следующие действия:

Перекройте главный водопровод

Отключите устройство от сети

Винты панели дозатора расположены под дозатором, если смотреть вверх в трубку дозатора (откуда выходят кубики льда и вода).

Используйте торцевой ключ 1/4 дюйма, чтобы отвинтить два винта длиной 15,6 мм, фиксирующие две панели дозатора.

Тяните панели дозатора прямо вниз, чтобы отделить их от шасси.

Снимите панели дозатора.

Используйте торцевой ключ 1/4 дюйма, чтобы отвинтить два винта длиной 15,6 мм, фиксирующие плату управления.

Откиньте нижнюю часть платы управления от шасси, чтобы освободить её защёлки.

Тяните прямо вниз, чтобы отделить плату управления достаточно, чтобы получить доступ к её разъёмам.

Отсоедините большой разъём, подключённый к правому краю платы управления.

Отсоедините маленький разъём, подключённый к левому краю платы управления.

Снимите плату управления.

Используйте плоскую отвёртку или подобный инструмент, чтобы поддеть пластмассовую клипсу, фиксирующую водяной шланг.

Снимите пластмассовую клипсу.

Используйте плоскую отвёртку или подобный инструмент, чтобы приподнять водяной шланг настолько, чтобы захватить его пальцами.

Потяните водяной шланг прямо вверх, чтобы отсоединить его.

Переместите кабели так, чтобы они лежали перед верхней пластмассовой клипсой.

Существует две пластмассовые клипсы, фиксирующие узел дозатора в шасси.

Используйте плоскую отвёртку или подобный инструмент, чтобы нажать пластмассовую клипсу в сторону узла дозатора.

Повторите для второй пластмассовой клипсы, чтобы полностью отделить узел дозатора от шасси.

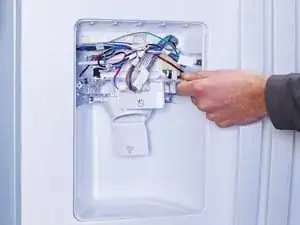

Оттяните узел дозатора от шасси достаточно, чтобы получить доступ к его разъёмам.

При выполнении этого шага поддерживайте узел дозатора, чтобы он не упал.

Отсоедините разъём, подключённый к узлу дозатора.

Снимите узел дозатора.
