Замена прокалывающего игольчатого клапана Keurig B70 Platinum
Если прокалывающий игольчатый клапан повреждён или затупился, следуйте данной инструкции, чтобы безопасно снять и заменить его. Игольчатый клапан острый, поэтому старайтесь касаться только пластикового держателя. Для замены понадобится отвёртка Torx T15, отвёртка Phillips #0 и отвёртка Phillips #2.
Шаг 1
Перед началом работы выключите прибор и отключите его от сети.
Положите Keurig на спину и откройте крышку.

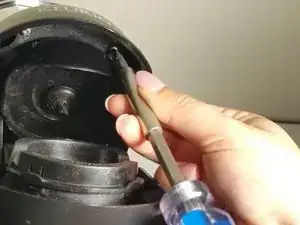

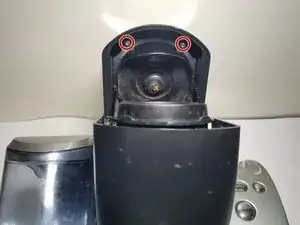

Используя отвёртку Phillips #2, выверните два винта длиной 21,0 мм.
Будьте осторожны при выкручивании винтов. Присутствует острый прокалывающий игольчатый клапан!
Возможно, потребуется использовать пинцет, чтобы извлечь винты.
Шаг 2

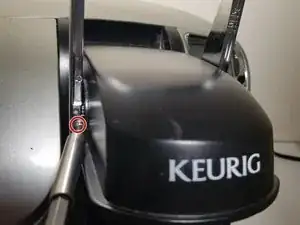

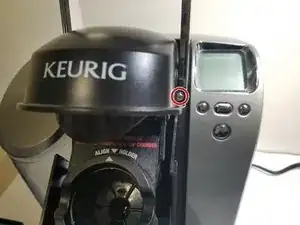

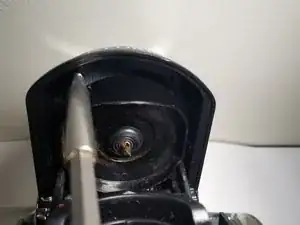

Используя отвёртку Torx T15, выверните по два винта длиной 29,0 мм с обоих концов ручки.
Шаг 3

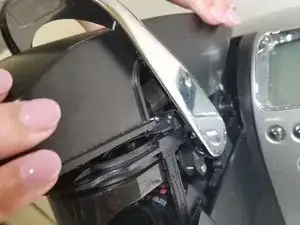

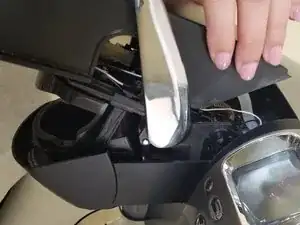

Приподнимите и снимите чёрную пластиковую крышку с Keurig.
Шаг 4

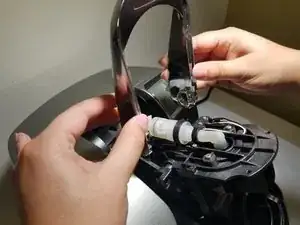

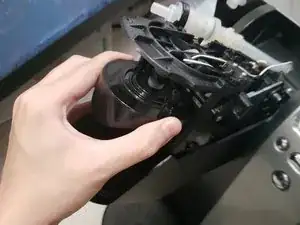

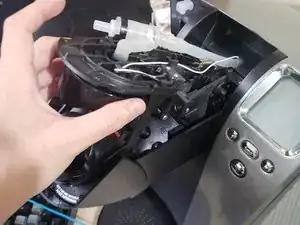

Откиньте ручку назад и вверх, чтобы снять её с Keurig.
Шаг 5

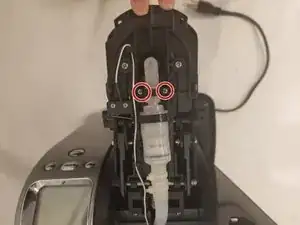

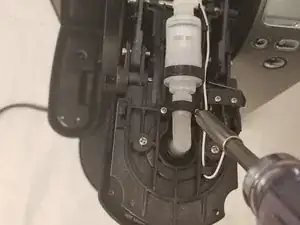

Используя отвёртку Phillips #0, выверните два винта длиной 7,0 мм, расположенные по бокам трубки рядом с прокалывающим игольчатым клапаном.
Шаг 6

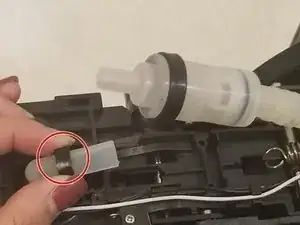

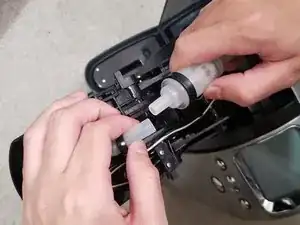

Снимите трубку прокалывающего игольчатого клапана с трубки Keurig, потянув их в разные стороны двумя руками.
Не бойтесь приложить усилие! Трубки плотно соединены.
Шаг 7

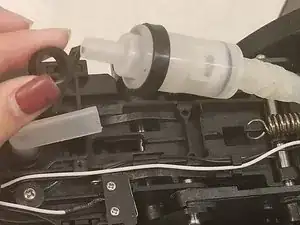

Сдвиньте чёрное пластиковое кольцо, которое фиксирует трубку прокалывающего игольчатого клапана, с трубки.
Шаг 8

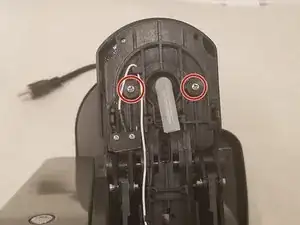

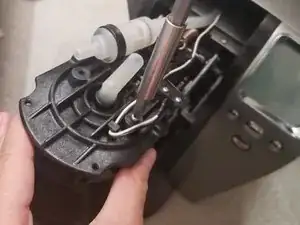

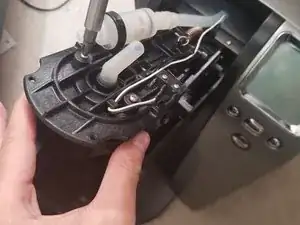

Используя отвёртку Phillips #2, выверните два винта длиной 9,0 мм около отсоединённой трубки.
Удерживайте прокалывающий игольчатый клапан при выкручивании винтов, чтобы он не выпал и не вызвал травму.
Шаг 9

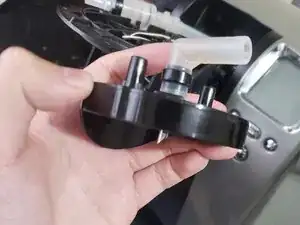

Аккуратно потяните прокалывающий игольчатый клапан вниз и извлеките его из Keurig.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
