Замена боковой щётки Neato BOTVAC CONNECTED
В этом руководстве вы узнаете, как заменить боковую щётку робота-пылесоса Neato Botvac Connected. Замена боковой щётки необходима, если она не вращается должным образом. Также щётку следует заменить, если в ней скопилось много мусора. Во избежание несчастных случаев перед началом работы отключите аккумулятор.
Шаг 1
Поставьте верхнюю часть робота-пылесоса Neato Botvac Connected на ровную поверхность.
Шаг 2
Открутите два винта длиной 5,5 мм с помощью крестовой отвёртки №2.
Шаг 3
С помощью лопатки снимите панель, закрывающую аккумулятор.
Шаг 4
Аккуратно отсоедините провода, подключённые к аккумулятору.
Провода прикреплены к пылесосу с помощью разъёма.
Шаг 5
С помощью лопатки аккуратно извлеките аккумулятор из устройства.
Шаг 6
Открутите следующие винты с помощью отвёртки Torx:
Четыре винта длиной 2,3 мм.
Шаг 7
Аккуратно снимите тонкую панель, удерживаемую четырьмя винтами, с помощью лопатки.
Шаг 8
Аккуратно снимите два небольших колеса и прикреплённые к ним оси.
Шаг 9
Аккуратно снимите панель, расположенную над передним роликом, с помощью лопатки.
Шаг 10
Аккуратно снимите переднюю щётку.
Шаг 11

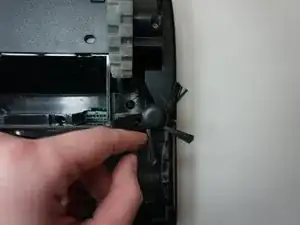

Аккуратно поворачивайте боковую щётку вперёд и назад.
Шаг 12

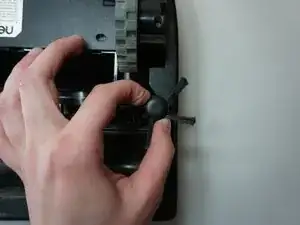

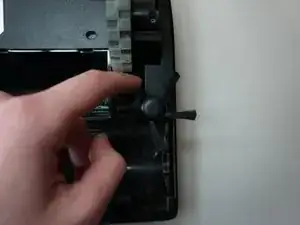

Поверните боковую щётку против часовой стрелки.
Шаг 13

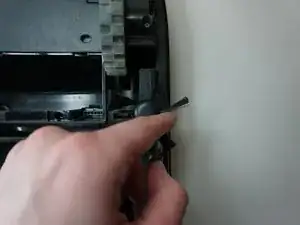

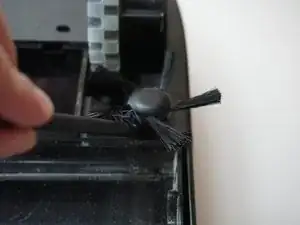

С помощью лопатки аккуратно подденьте и снимите боковую щётку.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
