Замена лазера Neato Botvac 80

Возьмите задний бампер обеими руками с обеих сторон.

Оттяните левые и правые стороны от устройства, чтобы отстегнуть бампер. Для этого необходимо немного изгнуть пластик. Отстегните одну сторону немного и позвольте зацепу resting на стороне устройства. Затем отстегните другую сторону и аккуратно снимите бампер параллельно обеим сторонам.

Сверху снимите два винта 11 мм с помощью отвертки Torx T10.

Начните с того, что положите робота на спину и снимите шесть винтов 11 мм с помощью отвертки Torx T10.

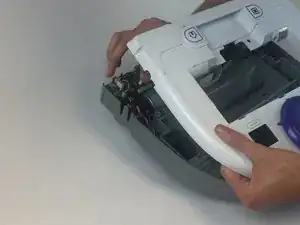

Чтобы снять верхнюю часть, одновременно нажмите на оба зажима и поднимите вверх.

Перед тем как полностью снять верхнюю часть, необходимо отключить кабель питания ЖК-дисплея от материнской платы.

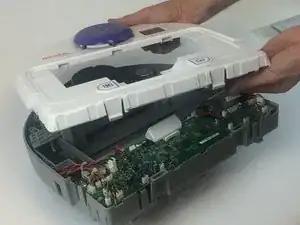

Аккуратно поднимите верхнюю панель.

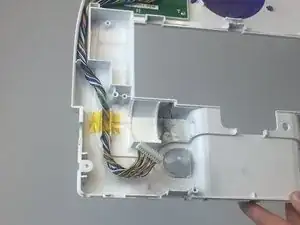

Отключите зажим, расположенный с правой стороны, перед полным снятием.

Этот черный колпачок вращается, поэтому может потребоваться помощь при откручивании винтов.

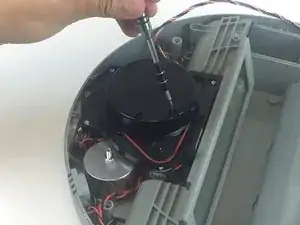

Найдите и открутите четыре винта 12 мм, расположенные в черном колпачке с помощью отвертки Phillips #00.

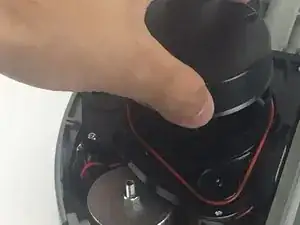

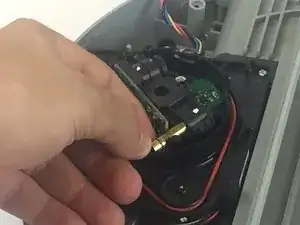

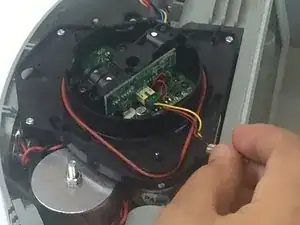

Поднимите черный колпачок, чтобы открыть доступ к лазеру.
