Замена печатной платы часов Casio A158WA-1
В этом руководстве показано, как заменить неисправную печатную плату часов Casio A158WA-1. Если часы не включаются, возможно, печатная плата повреждена и требует замены.
Печатная плата обеспечивает прохождение электричества от батарейки (источника питания) к ЖК-дисплею. Если печатная плата повреждена, часы не включатся и не будут отображать время. Неисправная плата чаще всего имеет трещины, царапины или вздутия.
Перед использованием этого руководства проверьте новые батарейки в часах. Если батарейка разряжена, часы также будут неправильно отображать информацию или не включаться.
Шаг 1

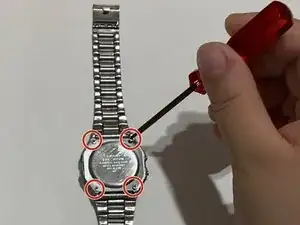

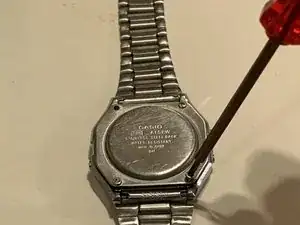

Удалите четыре винта с задней крышки часов с помощью крестовой отвертки Phillips #00.
Шаг 2

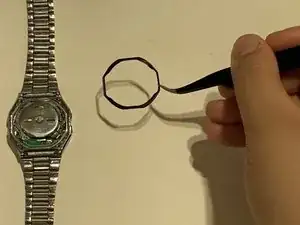

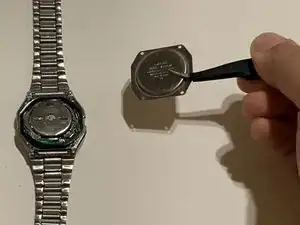

Снимите заднюю крышку и чёрный резиновый уплотнитель пинцетом.
Шаг 3

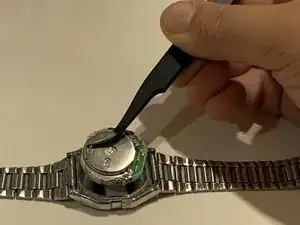

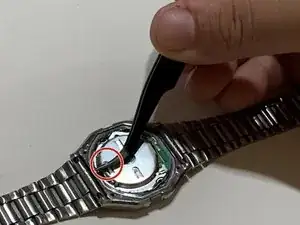

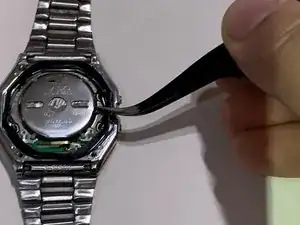

С помощью пинцета потяните маленькую металлическую защёлку и извлеките внутреннюю часть часов.
Шаг 4

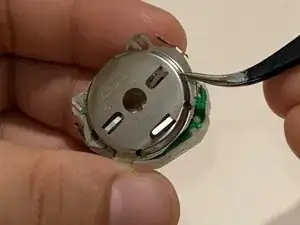

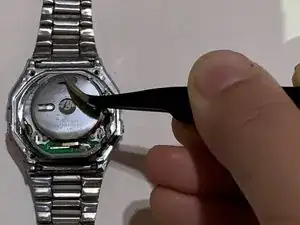

Подденьте пинцетом металлические зажимы в каждом углу и снимите держатель батарейки.
Шаг 5

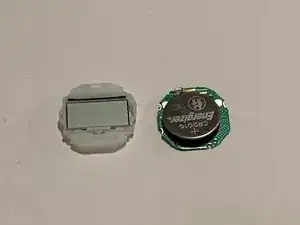

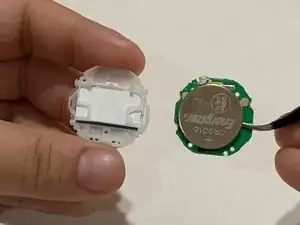

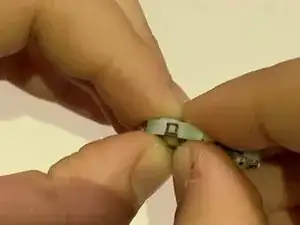

Отделите ЖК-дисплей от печатной платы.
Шаг 6

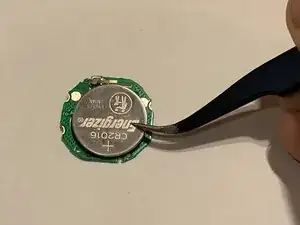

Запомните положение батарейки для сборки.

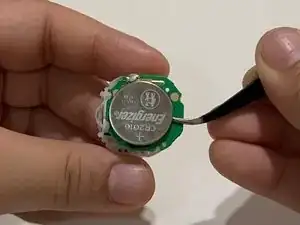

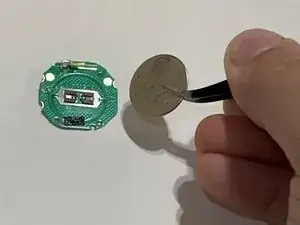

Отсоедините батарейку от печатной платы.
Шаг 7

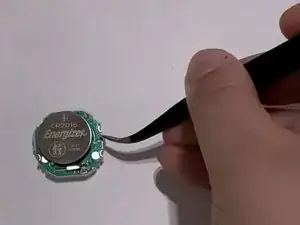

Прикрепите батарейку к новой печатной плате.
Шаг 8
Разместите новую печатную плату за ЖК-дисплеем.
Шаг 9
Установите держатель батарейки и прижмите зажимы в каждом углу.
Шаг 10
Вставьте внутреннюю часть часов обратно в корпус.
Верните резиновый уплотнитель и крышку на их исходные места.
Перевод руководства с ifixit.com
