Замена батарейки Casio G-shock GA-201

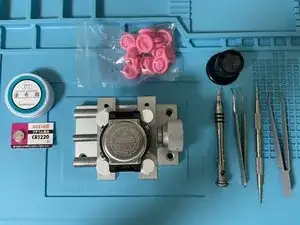

Вот все инструменты, которые могут потребоваться для успешной замены батарейки. Не все из них необходимы, но некоторые — обязательны. Обязательные инструменты:

Маленькая крестовая отвертка (у меня из старого набора iFixit), Пинцеты — 2 пары (металлические для винтов и пластиковые для обращения с батарейкой), Силиконовая смазка для уплотнения (у меня с удобным аппликатором, доступна в вашем любимом интернет-магазине)

Дополнительные инструменты приятны в использовании, но если их нет, покупать необязательно:

Инструмент для снятия ремешка (у меня Bergeon 6767), Лупа часовщика, Тиски для часов, Защитные напальчники

Конечно, также потребуется новая батарейка. Тип, используемый в этом калибре — CR1220

Я начал со снятия ремешка с помощью инструмента для снятия ремешка и защитного кожуха, открутив 6 крестовых винтов по бокам часов. Часы были полны грязи от ношения, поэтому я сначала вымыл их жидкостью для посуды и тёплой водой.

Следующий шаг — открутить 4 крестовых винта на задней крышке часов.

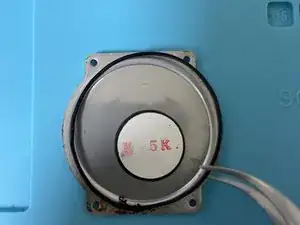

Снимите крышку и аккуратно удалите резиновое уплотнение металлическим пинцетом

Будьте осторожны, чтобы не повредить его

Если оно уже повреждено, паниковать не нужно — замену можно купить дешево, нужно лишь измерить правильный диаметр и поискать «XX мм уплотнение для часов»

(Опционально) Я использовал обычную зубочистку и спирт для очистки остатков грязи под крышкой. Можно использовать грушу для удаления мусора из механизма. Для грубой очистки также подойдут пластиковые лопатки.

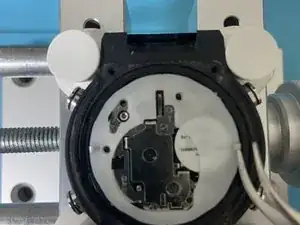

Далее поднимите вверх два маленьких зажима. Они хрупкие, поэтому действуйте осторожно

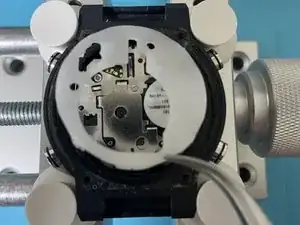

Наконец, снимите белый пластиковый держатель механизма.

При его снятии весь механизм может стремиться выпасть. Один из приёмов, чтобы этого избежать — аккуратно прижимать его вниз через отверстие в центре, пока вы тянете пластик вверх пинцетом.

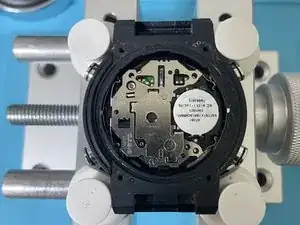

Пора вынуть старую батарейку

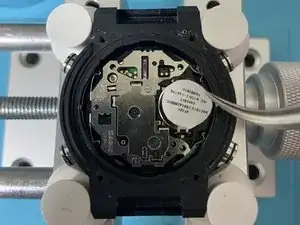

Снимите наклейку

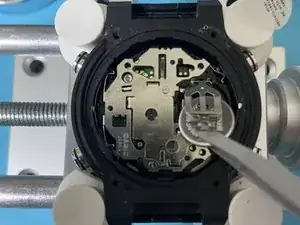

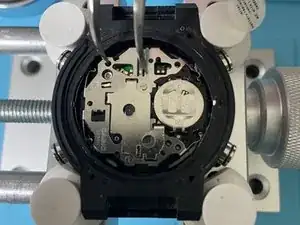

Отстегните держатель батарейки. Зажим под пинцетом на фото

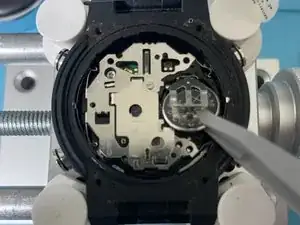

Удалите старую батарейку. Для этого шага можно использовать металлический пинцет, так как в батарейке мало или нет заряда. Я использовал пластиковый пинцет как лучшую практику.

Используйте пластиковый пинцет или пальцы для установки новой батарейки

Одна из причин, по которой я сделал этот пост — в некоторых руководствах люди используют металлический пинцет для установки новой батарейки. Это замкнёт её и потенциально повредит, что может привести к повреждению часов.

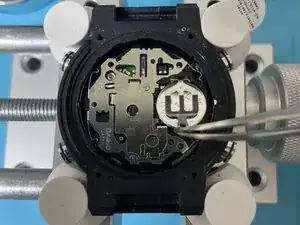

Закройте металлическую прижимную пластину батарейки и защёлкните её обратно на пластиковый держатель

Далее мы прочитаем, что написано на наклейке батарейки, и поступим согласно указаниям

На втором фото показано, как использовать металлический пинцет, чтобы соединить (-) с контактом AC. AC помечен стрелкой на металлическом кожухе механизма

Неплохо перевернуть часы после этого, чтобы убедиться, что они работают. Будьте внимательны, чтобы механизм не выпал из корпуса

По какой-то причине во многих руководствах люди игнорируют отметку на наклейке батарейки. Она там не случайно, поэтому этот шаг задокументирован здесь

Возвращаю наклейку на место, чтобы следующий человек, выполняющий замену, знал, что делать

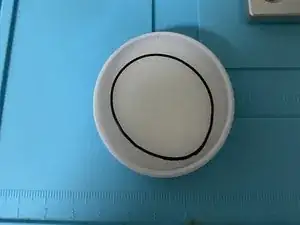

Нанесите силиконовую смазку на уплотнение. Я использовал упаковку с аппликатором, в которой два поролоновых диска пропитаны смазкой — это самый простой и чистый способ

Это обеспечит водонепроницаемость часов после сборки и предотвратит высыхание и разрушение уплотнения. Очистка остатков уплотнения грязная и неприятная. Аналогичные продукты можно купить за пару долларов.

По какой-то причине многие руководства пропускают этот шаг, поэтому это ещё одна причина, по которой я сделал это руководство.

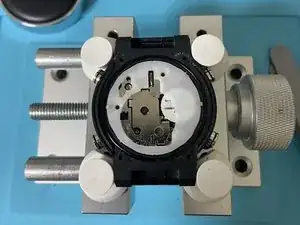

Верните белый пластиковый держатель механизма в корпус и согните два маленьких металлических фиксатора вниз

Поместите смазанное уплотнение в его канавку на корпусе часов

Установите крышку на место и закрутите 4 крестовых винта

Не затягивайте их слишком сильно, иначе вы рискуете сорвать шляпки винтов и резьбу в корпусе, которая сделана из пластика

Готово. Остаётся установить ремешок и кожух обратно, и часы снова будут служить своему владельцу долгие годы. Также остаётся настройка времени и даты, но она хорошо описана в руководстве к изделию, так что нет необходимости приводить шаги здесь.
